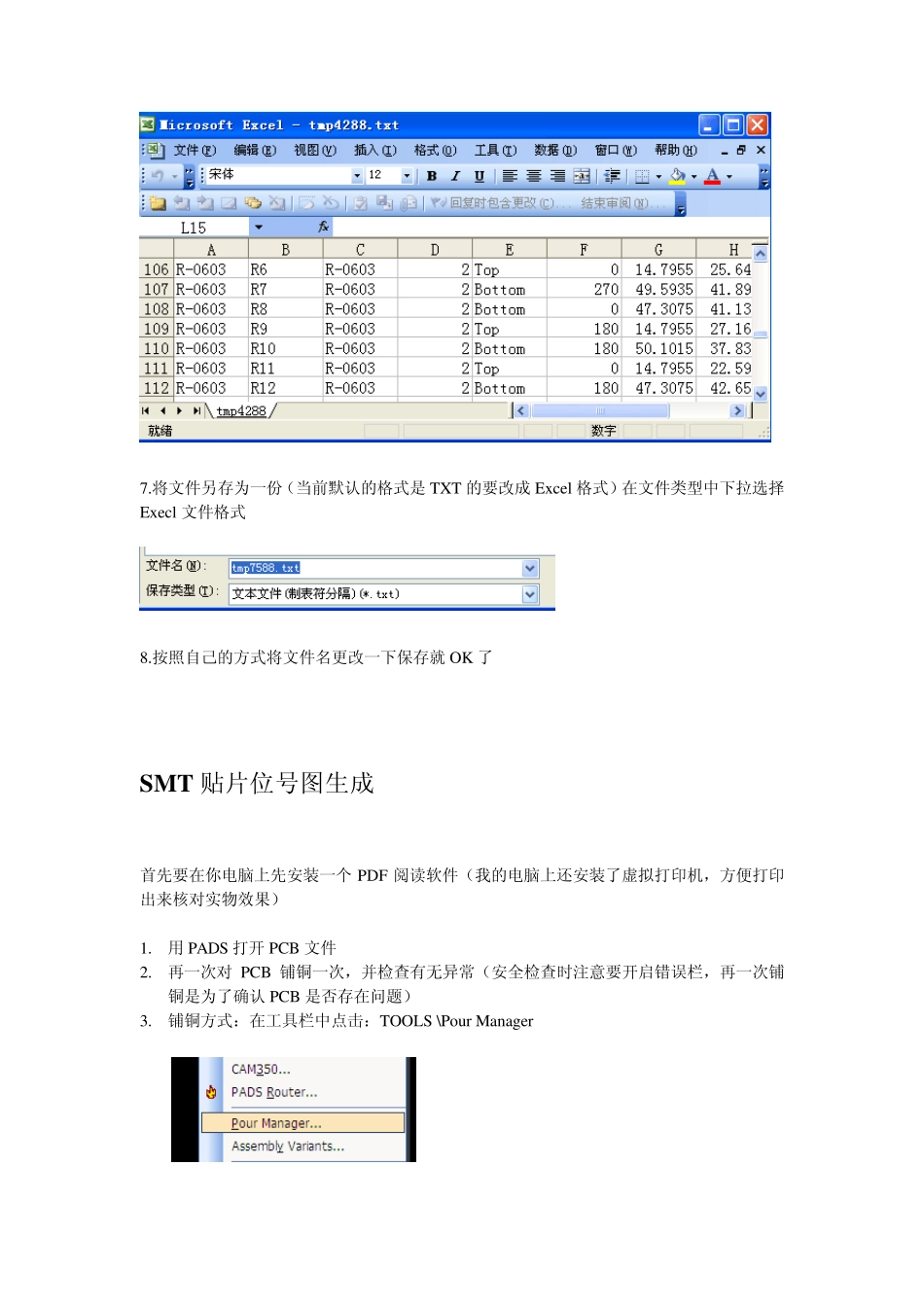

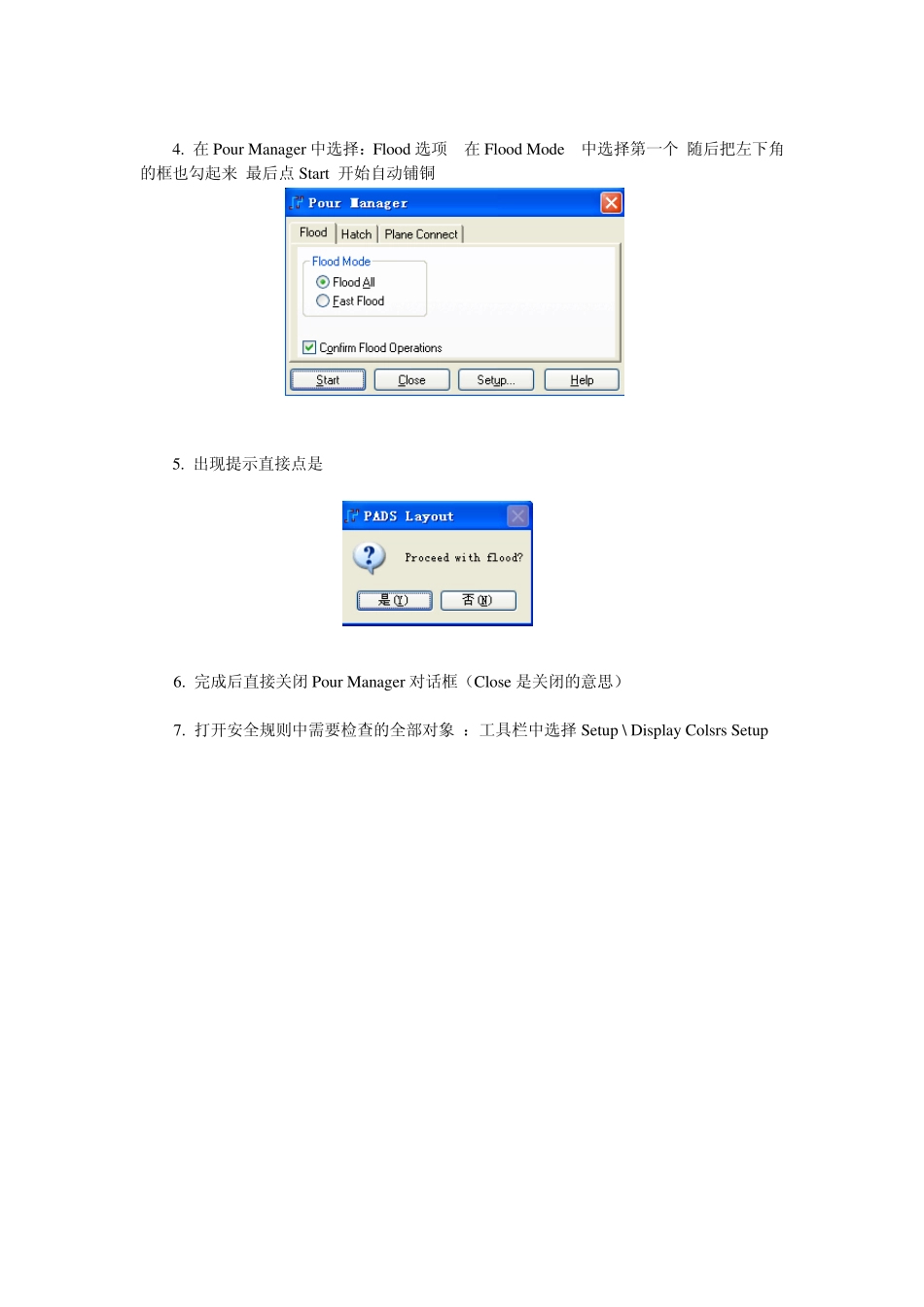

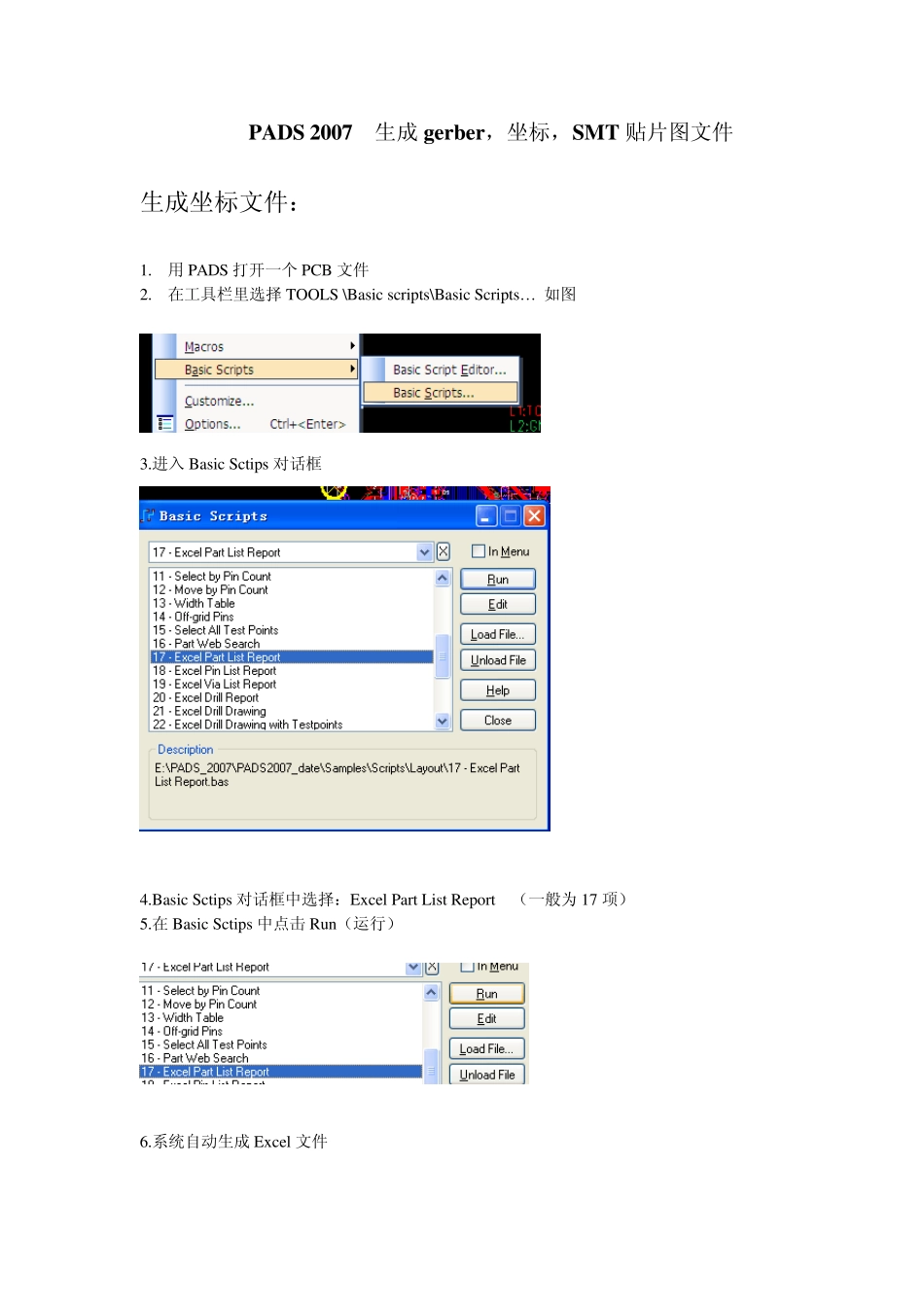

PADS 2007 生成gerber，坐标，SMT 贴片图文件 生成坐标文件： 1. 用PADS 打开一个 PCB 文件 2. 在工具栏里选择 TOOLS \Basic scripts\Basic Scripts… 如图 3.进入 Basic Sctips 对话框 4.Basic Sctips 对话框中选择：Ex cel Part List Report （一般为 17 项） 5.在 Basic Sctips 中点击 Ru n（运行） 6.系统自动生成Ex cel 文件 7.将文件另存为一份（当前默认的格式是 TXT 的要改成 Ex cel 格式）在文件类型中下拉选择Ex ecl 文件格式 8.按照自己的方式将文件名更改一下保存就 OK 了 SMT 贴片位号图生成 首先要在你电脑上先安装一个 PDF 阅读软件（我的电脑上还安装了虚拟打印机，方便打印出来核对实物效果） 1. 用 PADS 打开 PCB 文件 2. 再一次对 PCB 铺铜一次，并检查有无异常（安全检查时注意要开启错误栏，再一次铺铜是为了确认 PCB 是否存在问题） 3. 铺铜方式：在工具栏中点击：TOOLS \Pou r Manager 4. 在Pou r Manager 中选择：Flood 选项 在Flood Mode 中选择第一个 随后把左下角的框也勾起来 最后点 Start 开始自动铺铜 5. 出现提示直接点是 6. 完成后直接关闭 Pou r Manager 对话框（Close 是关闭的意思） 7. 打开安全规则中需要检查的全部对象 ：工具栏中选择Setu p \ Display Colsrs Setu p 8. 将PCB 缩小到整板可视范围（因为在检查中不是整板都能看到的话，部分PADS 软件不能检查到未看到的部分） 9 在工具栏中选择：TOOLS \Verify Design…检查PCB 有无异常（如确认PCB 无任何问题以下对 PCB 检查项目可忽略） 10.进入检查对话框中分别选择被检查项目中的：Clearamde 和Connectiv ty （如果PCB无特别要求的时候基本上就这检查这两项，其他如高度 走线长度等的就不需要了） 11. 无异常时候提示 12. 直接点确定 完成检查步骤 13.在工具栏中点 FILE 14.在FILE 中选择 CAM…进入 Define CAM Docu ments 对话框 15.在CAM Docu ments 中选择 Silk top(倒数第二项) 16.双击 Silk top 或者点击编辑（Edit…）进入编辑对话框 17.在编辑对话框中选择打印机图标 18.点击：Dev ice Setu p 进入打印机对话框 19.在打印机对话框中选择：pdfFactory pro 并点确定（为什么要安装 PDF 阅读器或者虚拟打印机的关键就在这里） 20.回到编辑对话框中选择：Options (选项的意思) 2...
