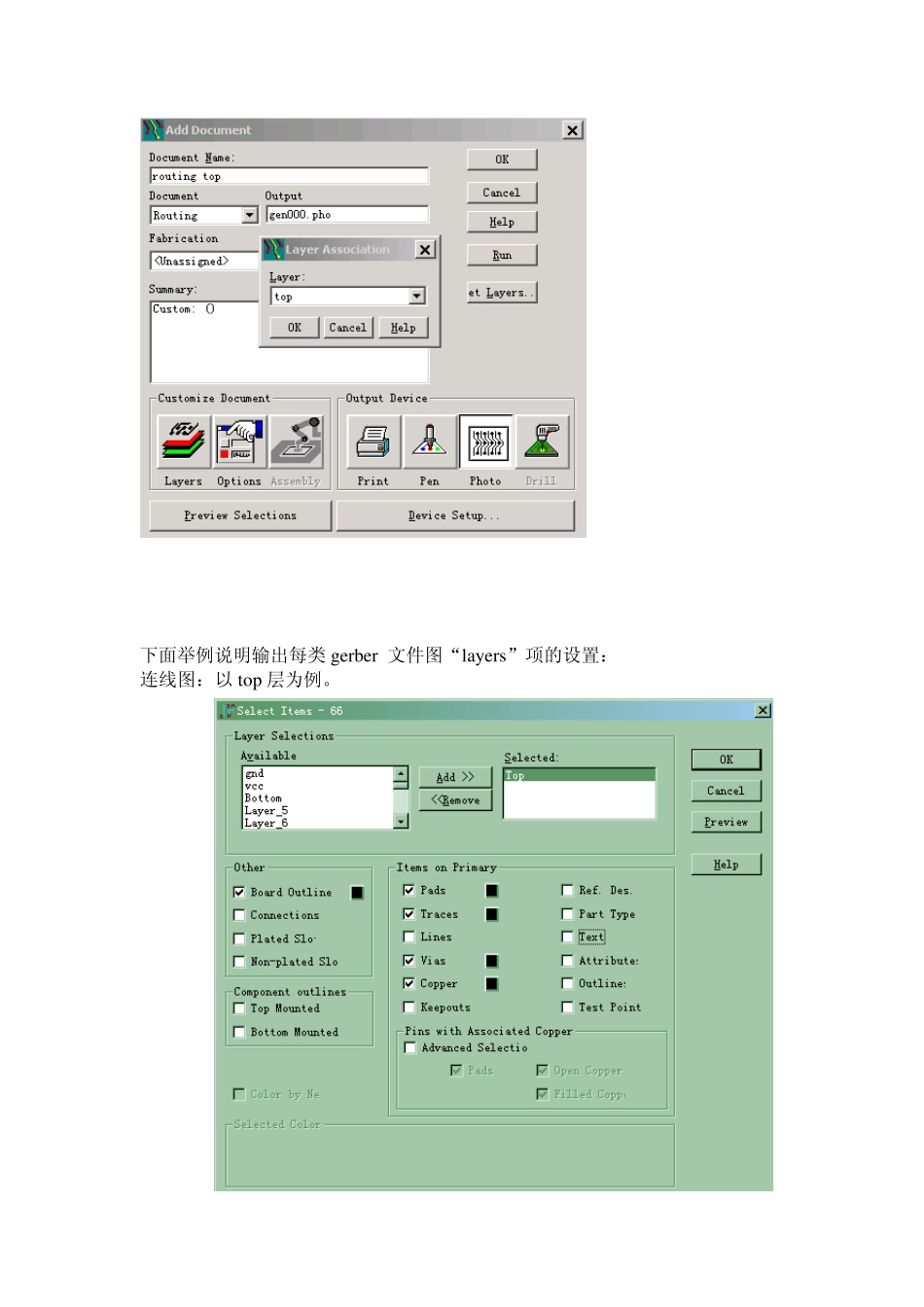

详细解说PADS 输出Gerber文件 第一步：打开PADS 文件 当你重新打开文件时你可能看不到已灌过的铜，但实际上你灌过得铜是存在的，这时你需要进行如下操作：在setup/disply colors 打开所有的层（包括电源地），点击view/nets/ok,灌过得铜就会显示。 第二步：建立子目录 在PADS 中 Gerber 文件保文件夹默认在PADS 安装目录的CAM 下。点击File/cam，在弹出对话框 CAM 处用下拉箭头选 create,键入文件夹名后，点击ok，输出的Gerber 文件将保存在新建的文件夹中。 第三步：输出光绘文件 首先来看一下每个 PADS 文件 应输出多少张 gerber 文件。输出的总数为 n+8张。其中 n 为板子的层数 (例如4 层板，那么 n=4)，这n 张图为板子每层的连线图；另外 8 张包括2 张丝印图（silkscreen top/bottom ） ,2 张阻焊图（solder mask top/bottom），2 张钢网图(paste mask top/bottom)，2 张钻孔图(drill/Nc drill)。下面是输出这些文件的具体操作： 点击Add,弹出下列对话框。在document name 处填写绘图文档名，docment处用下拉菜单选择绘图类型，并在弹出对话框中选择相应的已定义过的层的名字，ok 后在layers 处定义输出的层及每层输出的内容，点击ok 后，点击Run 即可。 下面举例说明输出每类gerber 文件图“lay ers”项的设置： 连线图：以 top 层为例。 丝印图：包含内容如下图。 钢网层： 阻焊层： Dr ill 钻孔图：包括 2 层 Nc Dr ill 钻孔层：因为该层没有lay er 层设置，在默认状态下，直接点击ok 就可以了。 第四步：输出 D 码文件 标准的 gerber file 格式可分为RS-274-D 与 RS-274-X 两种，其不同在于：  RS-274-D 格式的 gerber file 与 apertu re 是分开的不同文件  RS-274-X 格式的 apertu re 是整合在gerber file 中的，因此不需要 apertu re文件，PCB 板加工厂最好采用此种格式。 在制版商没有特殊说明的情况下，我采取输出RS-274-X 格式，具体操作如下： File/Cam/,在对话框选择top 或bottom 的gerber 连线图，Edit/Dev ice Setu p/Adv anced/Use RS-274-X Format/ok/Au gment/ok。在以上的整个操作过程中会弹出对话框，这些对话框中的各项选择默认值。 当然你也可以在输出top 或bottom 层连线图时同时输出D 码。 第五步：输出列表文件 把所有的gerber 文件列表，File/Cam/listing。
