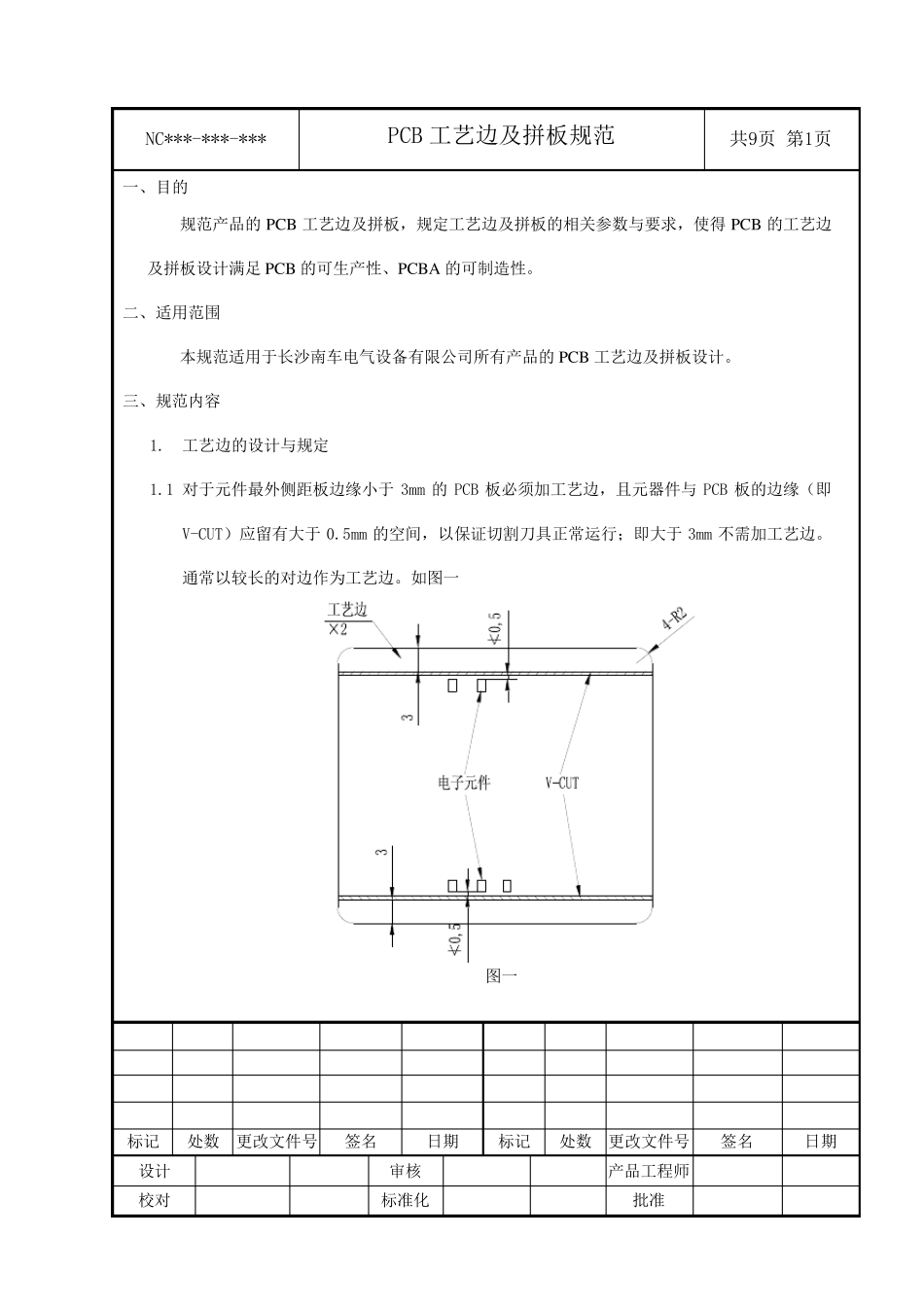

PCB工艺边及拼板规范20120704_第1页
1/9

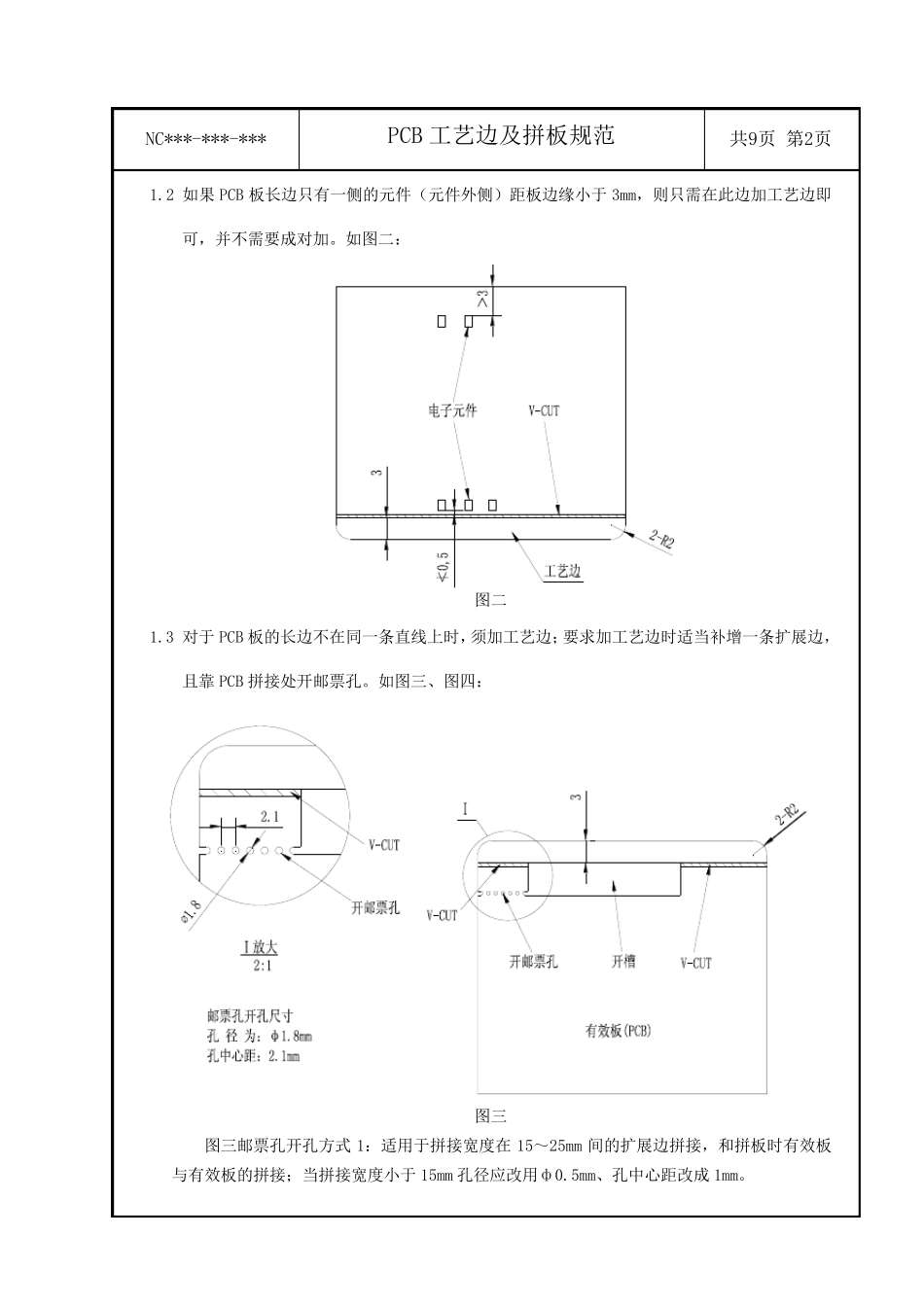

PCB工艺边及拼板规范20120704_第2页
2/9
PCB工艺边及拼板规范20120704_第3页
3/9
NC***-***-*** PCB 工艺边及拼板规范 共9页 第1页 一、目的 规范产品的 PCB 工艺边及拼板,规定工艺边及拼板的相关参数与要求,使得 PCB 的工艺边及拼板设计满足 PCB 的可生产性、PCBA 的可制造性。 二、适用范围 本规范适用于长沙南车电气设备有限公司所有产品的 PCB 工艺边及拼板设计。 三、规范内容 1. 工艺边的设计与规定 1.1 对于元件最外侧距板边缘小于 3mm 的 PCB 板必须加工艺边,且元器件与 PCB 板的边缘(即V-CUT)应留有大于 0.5mm 的空间,以保证切割刀具正常运行;即大于 3mm 不需加工艺边。通常以较长的对边作为工艺边。如图一 图一 标记 处数 更改文件号 签名 日期 标记 处数 更改文件号 签名 日期 设计 审核 产品工程师 校对 标准化 批准 NC***-***-*** PCB 工艺边及拼板规范 共9页 第2页 1.2 如果PCB 板长边只有一侧的元件(元件外侧)距板边缘小于3mm,则只需在此边加工艺边即可,并不需要成对加。如图二: 图二 1.3 对于PCB 板的长边不在同一条直线上时,须加工艺边;要求加工艺边时适当补增一条扩展边,且靠PCB 拼接处开邮票孔。如图三、图四: 图三 图三邮票孔开孔方式1:适用于拼接宽度在15~25mm 间的扩展边拼接,和拼板时有效板与有效板的拼接;当拼接宽度小于15mm 孔径应改用ф0.5mm、孔中心距改成1mm。 NC***-***-*** PCB 工艺边及拼板规范 共9页 第3页 图四 图四邮票孔开孔方式2:适用于拼接宽度大于25mm 的扩展边拼接,和拼板时无效板与有效板的拼接。 1.4 邮票孔开孔说明和要求 ➢ 与PCB 所拼接处如果是闭环设计,即不能采用分板机分板,则必须采取开邮票孔,以便手工分板; ➢ 邮票孔直径统一为ф0.5mm 或ф1.8mm,邮票孔之间中心距离为1mm 或 2.1mm,连续开邮票孔数量在 3-7 个间不等,见图三; ➢ 对于拼接宽度大于25mm,开邮票孔时两端应锣槽再作孔(注意钻孔位置),必要时应分段锣槽,锣槽宽度为2mm,见图四。 1.5 工艺边宽尺寸为3mm~5mm,需开槽的工艺边宽应设为5mm。 1.6 工艺边应倒圆角,圆角半径为2mm。 NC***-***-*** PCB 工 艺 边 及 拼 板 规 范 共 9页 第 4页 1.7 工 艺 边 开 V-CUT( V 型 切 割 槽 ) 后 保 证 连 接 厚 度 要 求 ➢ 两 条 工 艺 边 间 的 跨 距 宽( 即 PCB 宽 )≥ 200mm,或 有 较 重 元 件 的 组 焊 板 ,连 接 ...
