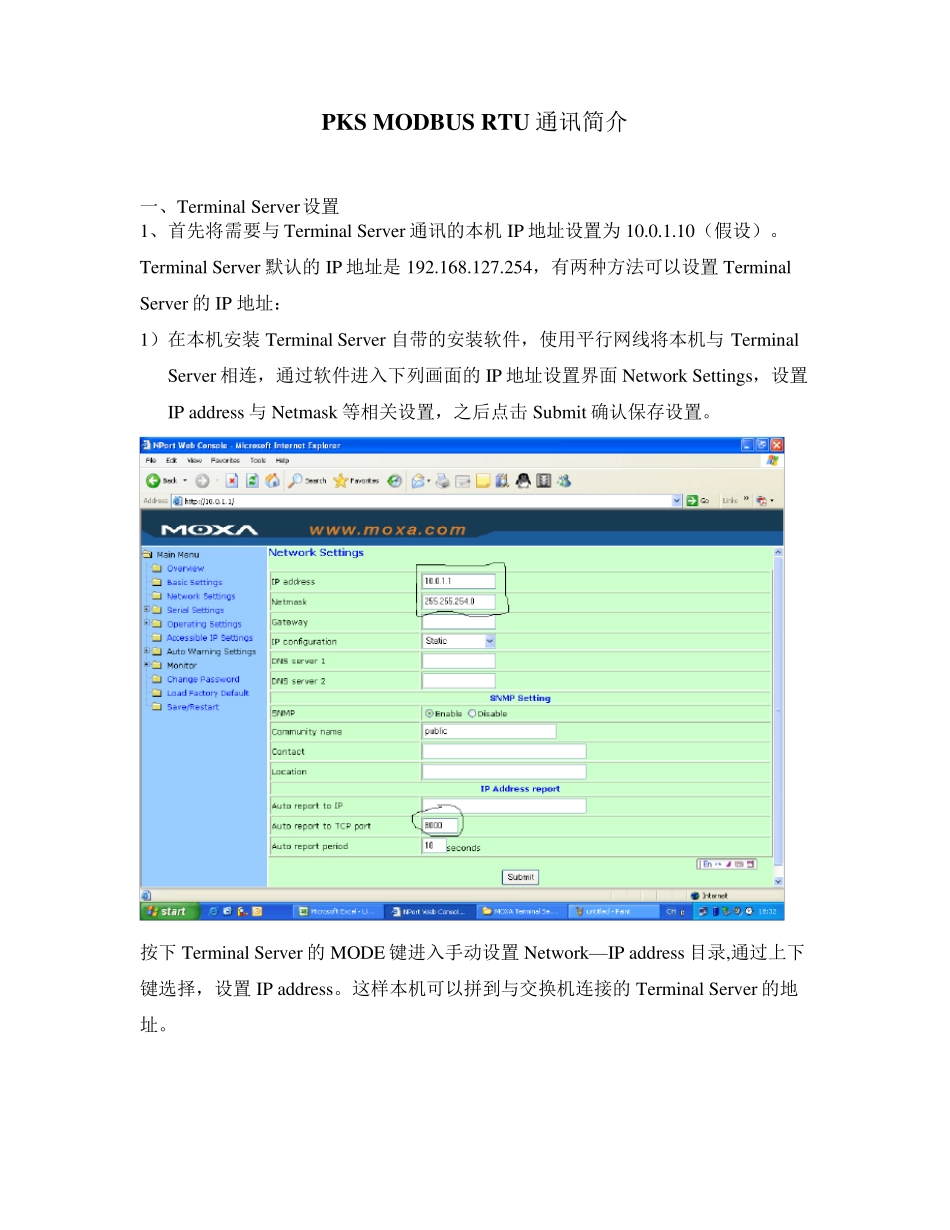

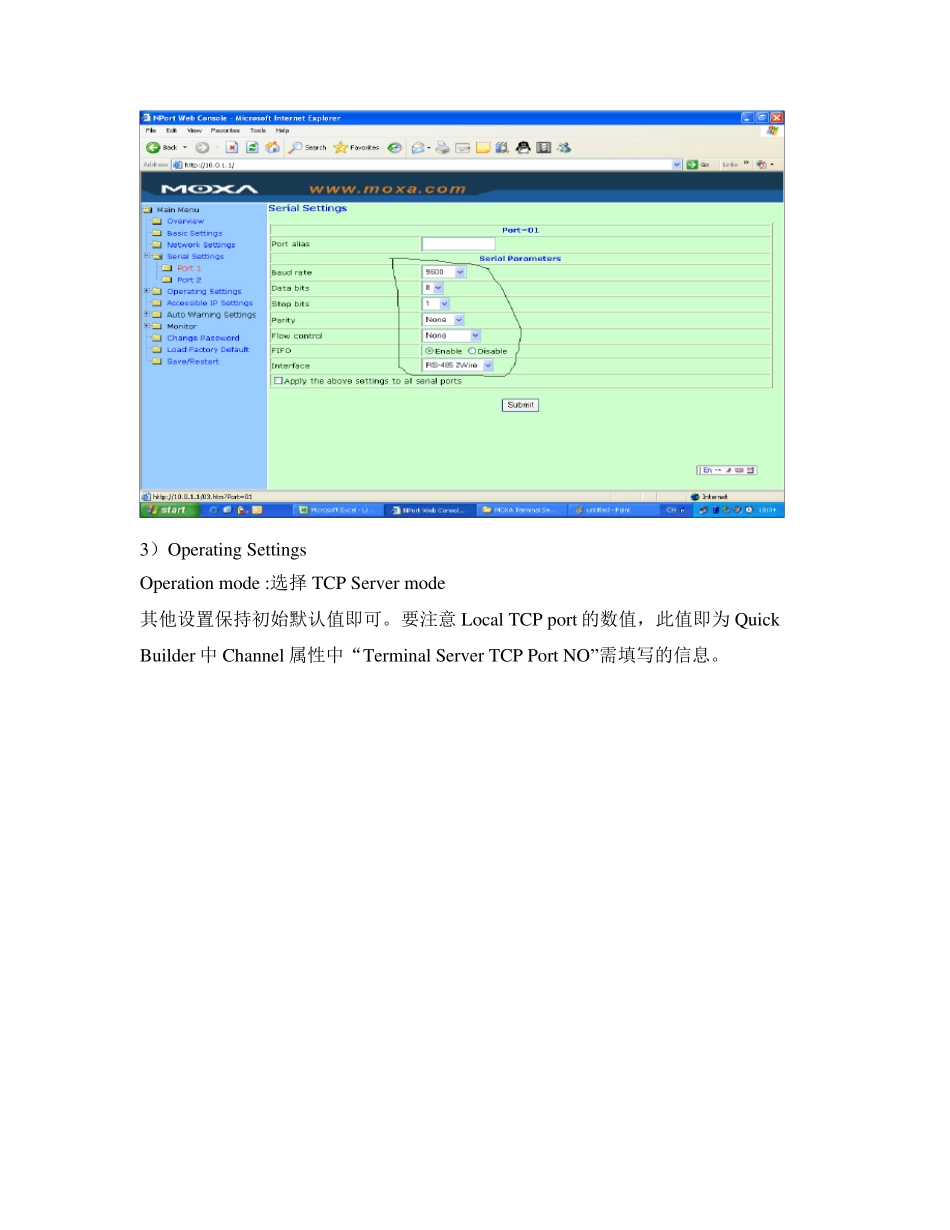

PKS MODBUS RTU 通讯简介 一、Terminal Server设置 1、首先将需要与 Terminal Server 通讯的本机 IP 地址设置为 10.0.1.10（假设）。 Terminal Server 默认的 IP 地址是 192.168.127.254，有两种方法可以设置 Terminal Server 的 IP 地址： 1）在本机安装 Terminal Server 自带的安装软件，使用平行网线将本机与 Terminal Server 相连，通过软件进入下列画面的 IP 地址设置界面 Netw ork Settings，设置IP address 与 Netmask 等相关设置，之后点击 Submit 确认保存设置。 按下 Terminal Server 的 MODE 键进入手动设置 Netw ork—IP address 目录,通过上下键选择，设置 IP address。这样本机可以拼到与交换机连接的 Terminal Server 的地址。 2、打开游览器，在ADDRESS 处键入Terminal Serv er 的地址，即可打开如下图的界面 1）Basic Setting 在Basic Setting 窗口中，Serv er name 处可以给Terminal Serv er 命名，选择时区，日期、时间； Settings 下方的设置一般保持初始设置。 2）Serial Settings 在此窗口设置通讯速率、数据位、停止位、奇偶校验、流量控制、接口方式等信息，以Terminal Serv er5630-8 为例，即为8 端口，所以想要其余的7 端口与此端口设置一样，在“Apple the abov e settings to all serial port”前的方框打勾。然后点击“Su bmit”，则八个端口的通讯端口设置一样。 3）Operating Settings Operation mode :选择TCP Serv er mode 其他设置保持初始默认值即可。要注意Local TCP port 的数值，此值即为Qu ick Bu ilder 中Channel 属性中“Terminal Serv er TCP Port NO”需填写的信息。 以上设置即为常规Modbu s RTU 通讯，Terminal Serv er 所需要设置的信息，设置完成后，选择Sav e/Restart 保存重启Terminal Serv er。 二、PKS Qu ick Bu ilder 组态 1、建立通道 CHANNEL 在 Configu ration Stu dio 窗口下---SCADA Control，点击 Bu ild channel,进入第三方通道建立窗口。 A、单击左侧菜单栏中 Channels，点击，添加通道，选择MODBUS Channel，在 u se name 处填写通道名，（注下装后的点不能再更改通道名，需要删除重新添加通道改名，点击OK。 B、在Main 窗口下，一般采用默认设置即可，但是如果此通道所带的第三方控制器数量比较多，为了降低数据传输的...
