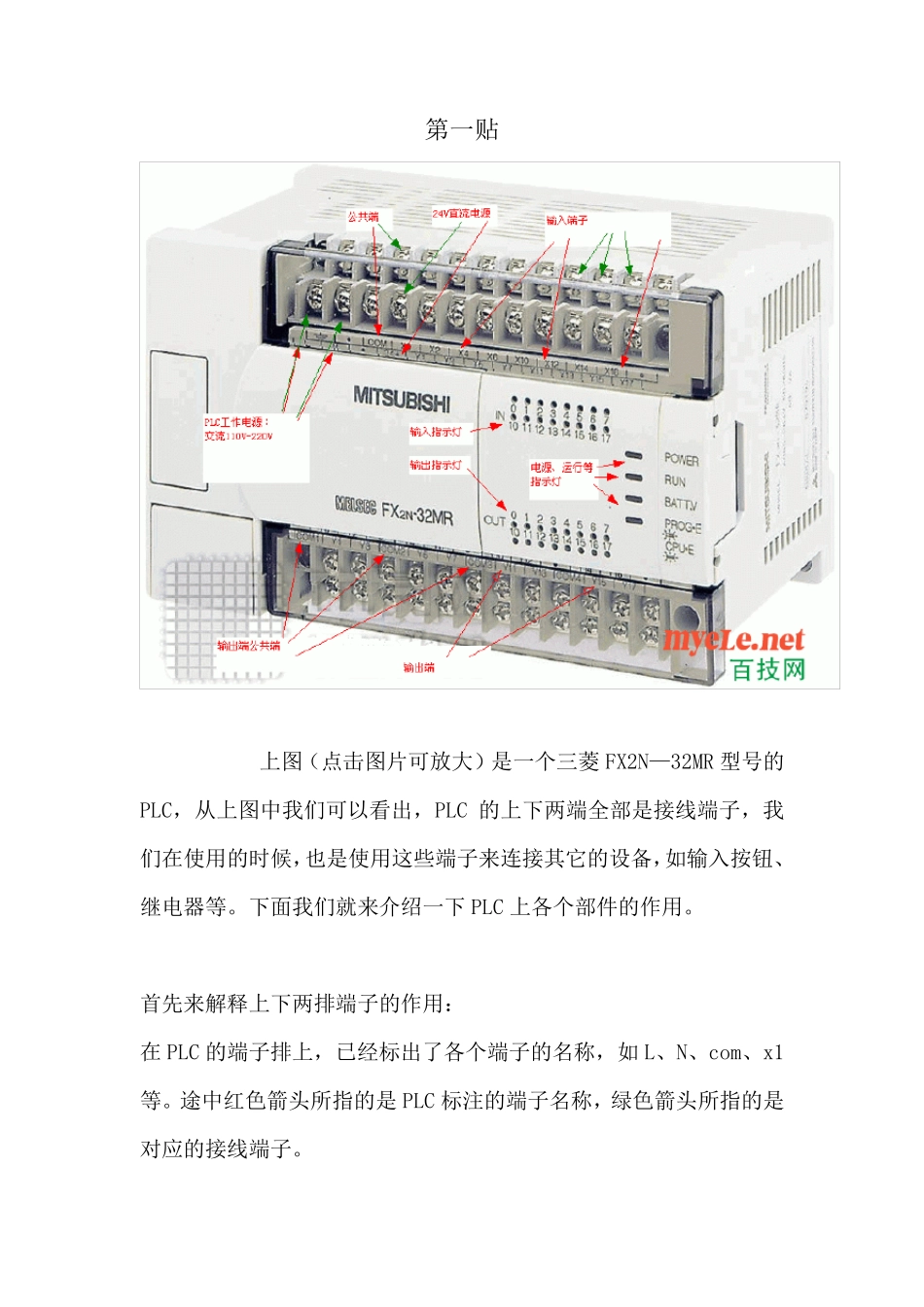

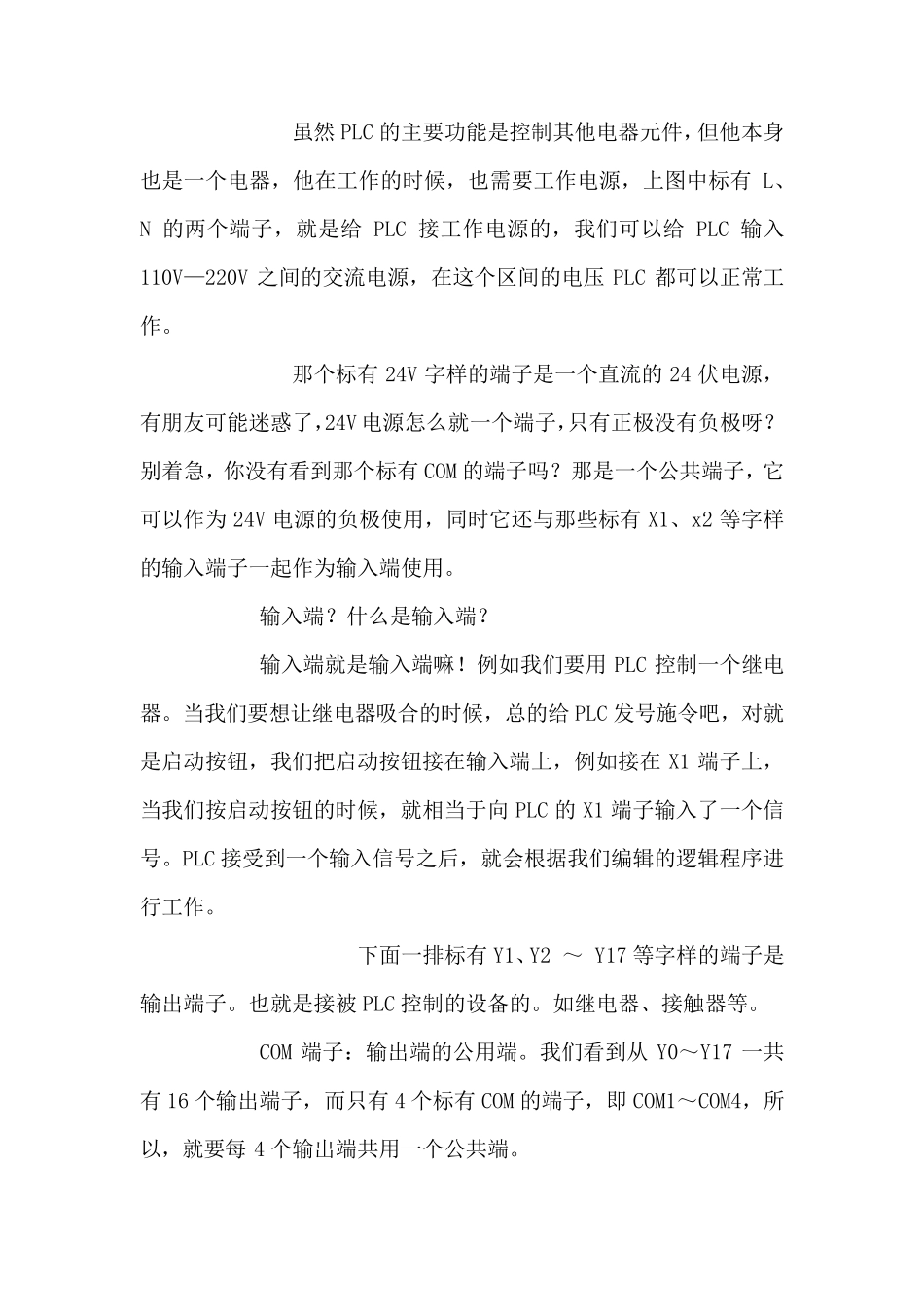

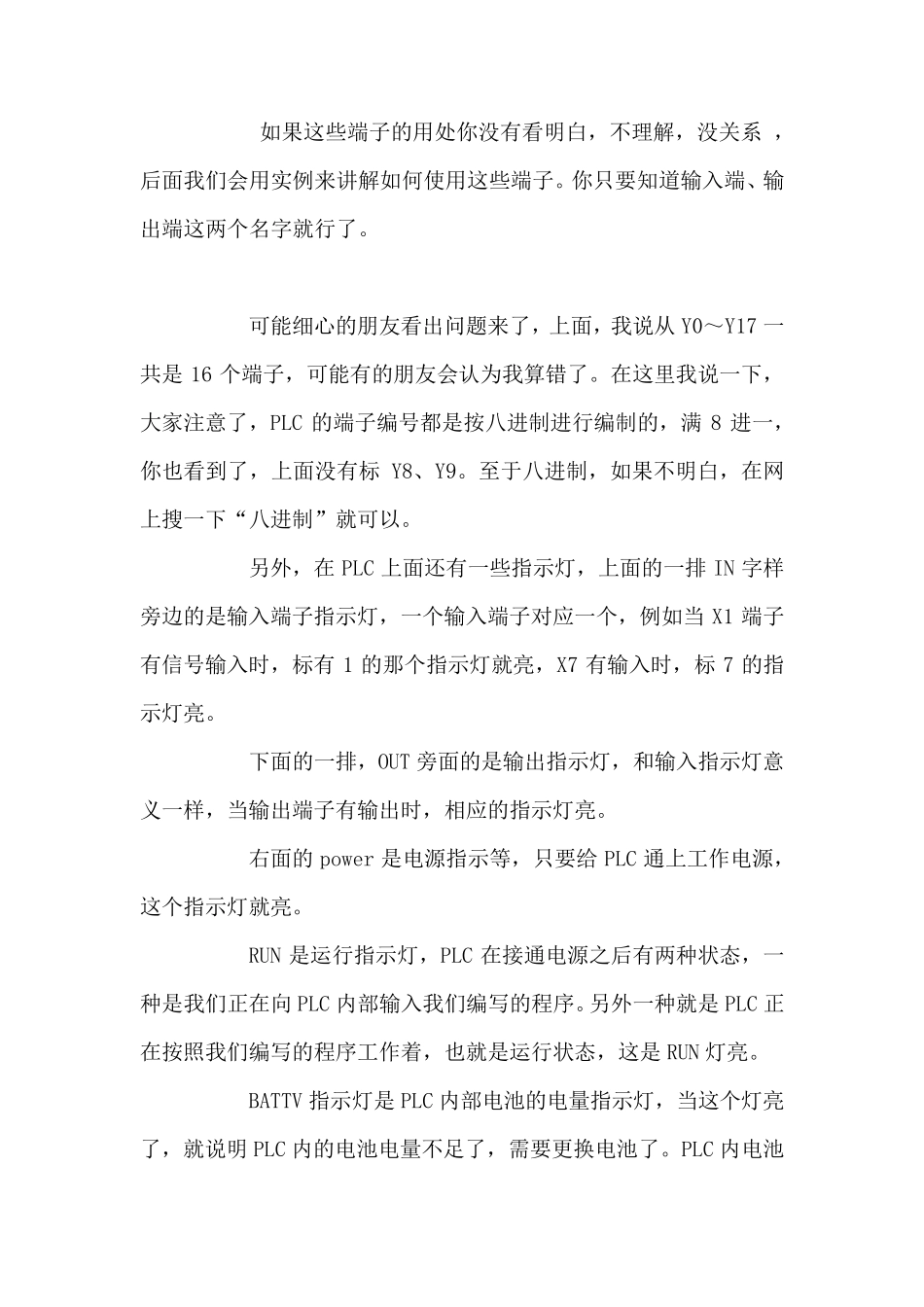

第一贴 上图(点击图片可放大)是一个三菱FX2N—32MR 型号的PLC,从上图中我们可以看出,PLC 的上下两端全部是接线端子,我们在使用的时候,也是使用这些端子来连接其它的设备,如输入按钮、继电器等。下面我们就来介绍一下 PLC 上各个部件的作用。 首先来解释上下两排端子的作用: 在 PLC 的端子排上,已经标出了各个端子的名称,如 L、N、com、x1等。途中红色箭头所指的是PLC 标注的端子名称,绿色箭头所指的是对应的接线端子。 虽然PLC 的主要功能是控制其他电器元件,但他本身也是一个电器,他在工作的时候,也需要工作电源,上图中标有L、N 的两个端子,就是给PLC 接工作电源的,我们可以给PLC 输入110V—220V 之间的交流电源,在这个区间的电压 PLC 都可以正常工作。 那个标有24V 字样的端子是一个直流的24 伏电源,有朋友可能迷惑了,24V 电源怎么就一个端子,只有正极没有负极呀?别着急,你没有看到那个标有COM 的端子吗?那是一个公共端子,它可以作为 24V 电源的负极使用,同时它还与那些标有X1、x2 等字样的输入端子一起作为输入端使用。 输入端?什么是输入端? 输入端就是输入端嘛!例如我们要用 PLC 控制一个继电器。当我们要想让继电器吸合的时候,总的给PLC 发号施令吧,对就是启动按钮,我们把启动按钮接在输入端上,例如接在X1 端子上,当我们按启动按钮的时候,就相当于向 PLC 的X1 端子输入了一个信号。PLC 接受到一个输入信号之后,就会根据我们编辑的逻辑程序进行工作。 下面一排标有Y1、Y2 ~ Y17 等字样的端子是输出端子。也就是接被 PLC 控制的设备的。如继电器、接触器等。 COM 端子:输出端的公用端。我们看到从 Y0~Y17 一共有16 个输出端子,而只有4 个标有COM 的端子,即 COM1~COM4,所以,就要每 4 个输出端共用一个公共端。 如果这些端子的用处你没有看明白,不理解,没关系 ,后面我们会用实例来讲解如何使用这些端子。你只要知道输入端、输出端这两个名字就行了。 可能细心的朋友看出问题来了,上面,我说从Y0~Y17 一共是16 个端子,可能有的朋友会认为我算错了。在这里我说一下,大家注意了,PLC 的端子编号都是按八进制进行编制的,满8 进一,你也看到了,上面没有标Y8、Y9。至于八进制,如果不明白,在网上搜一下“八进制”就可以。 另外,在PLC 上面还有一些指示灯,上面的一排 IN 字样旁边的是输入端子指示灯,一个输入端子对应一个,...
