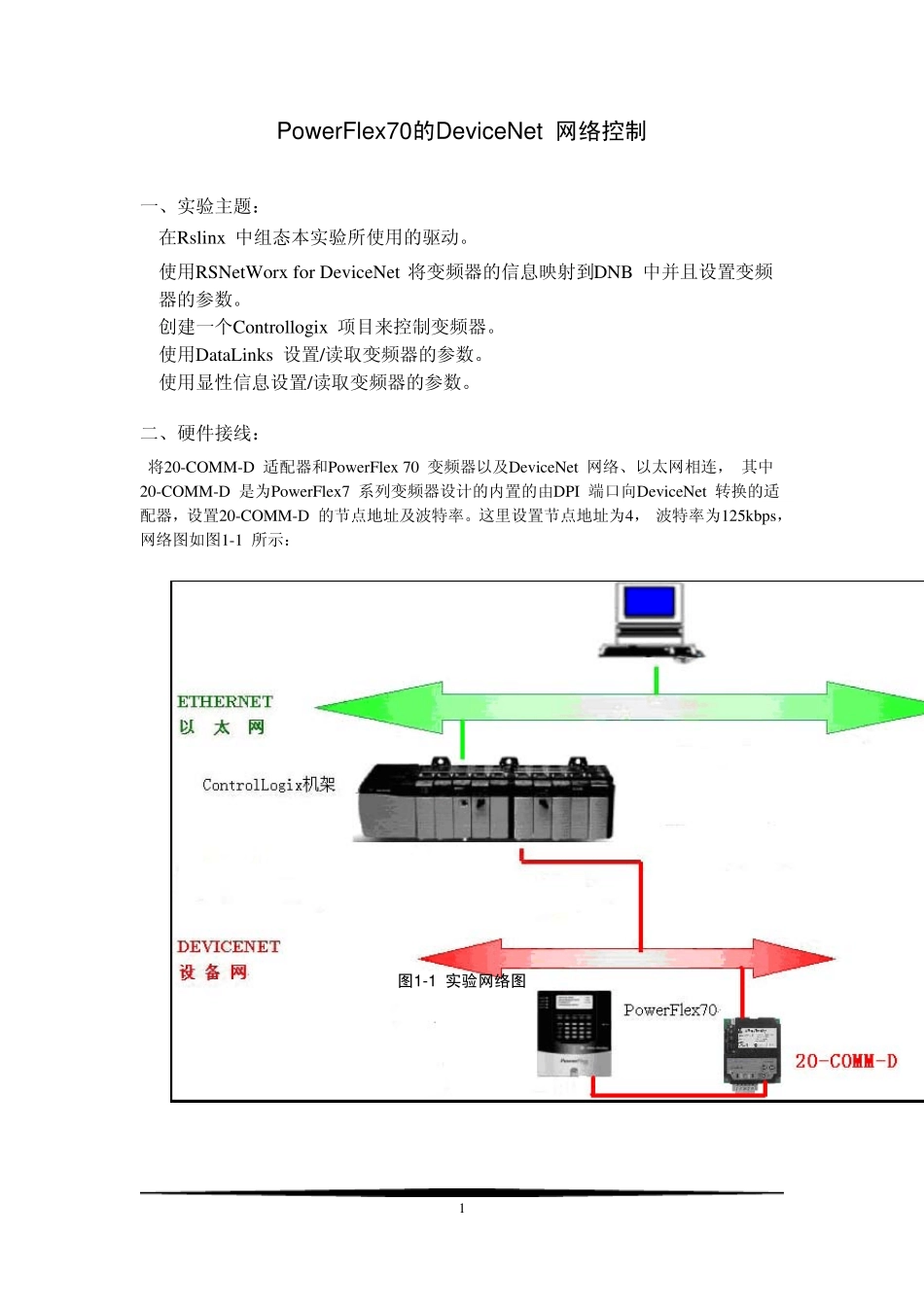

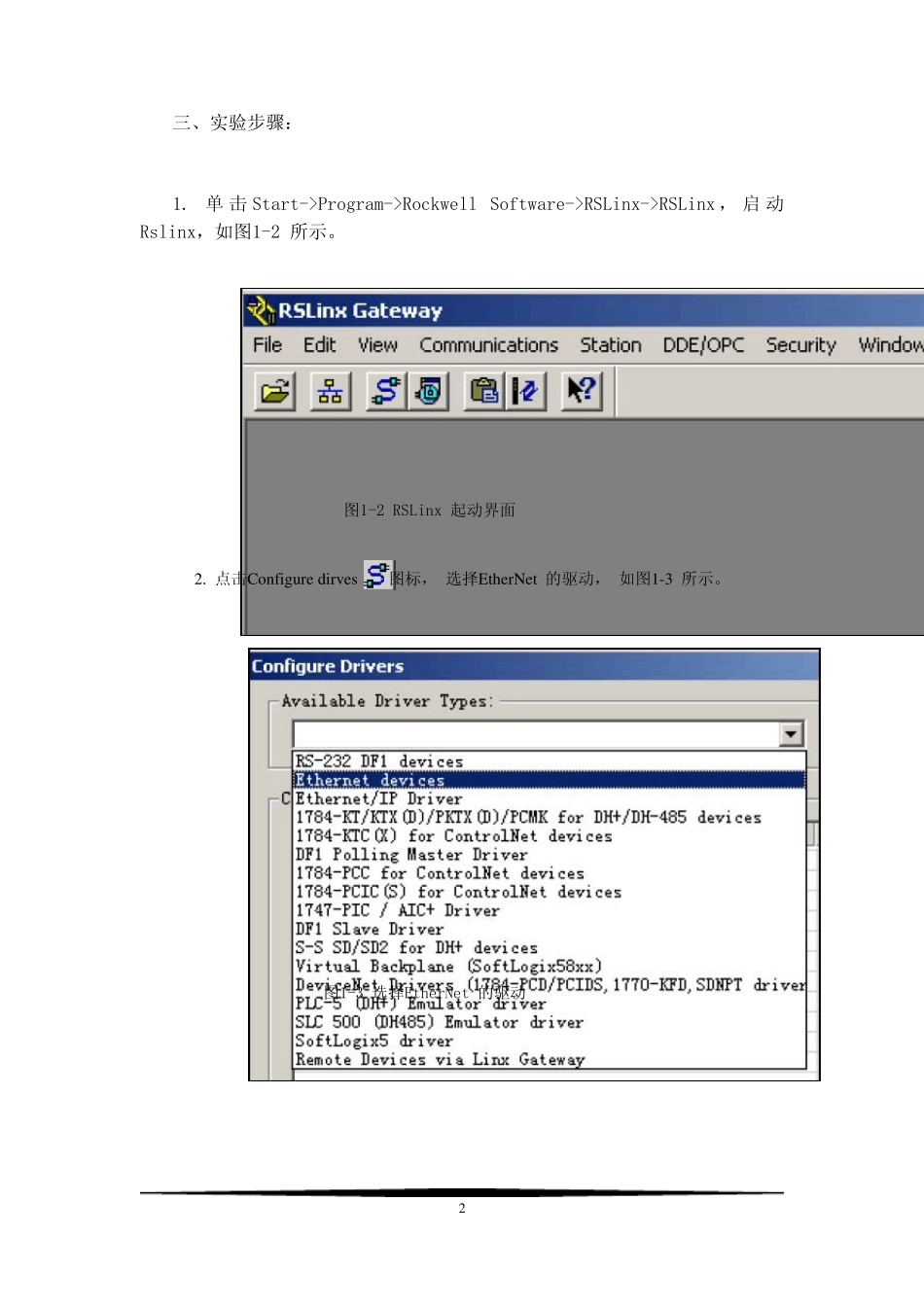

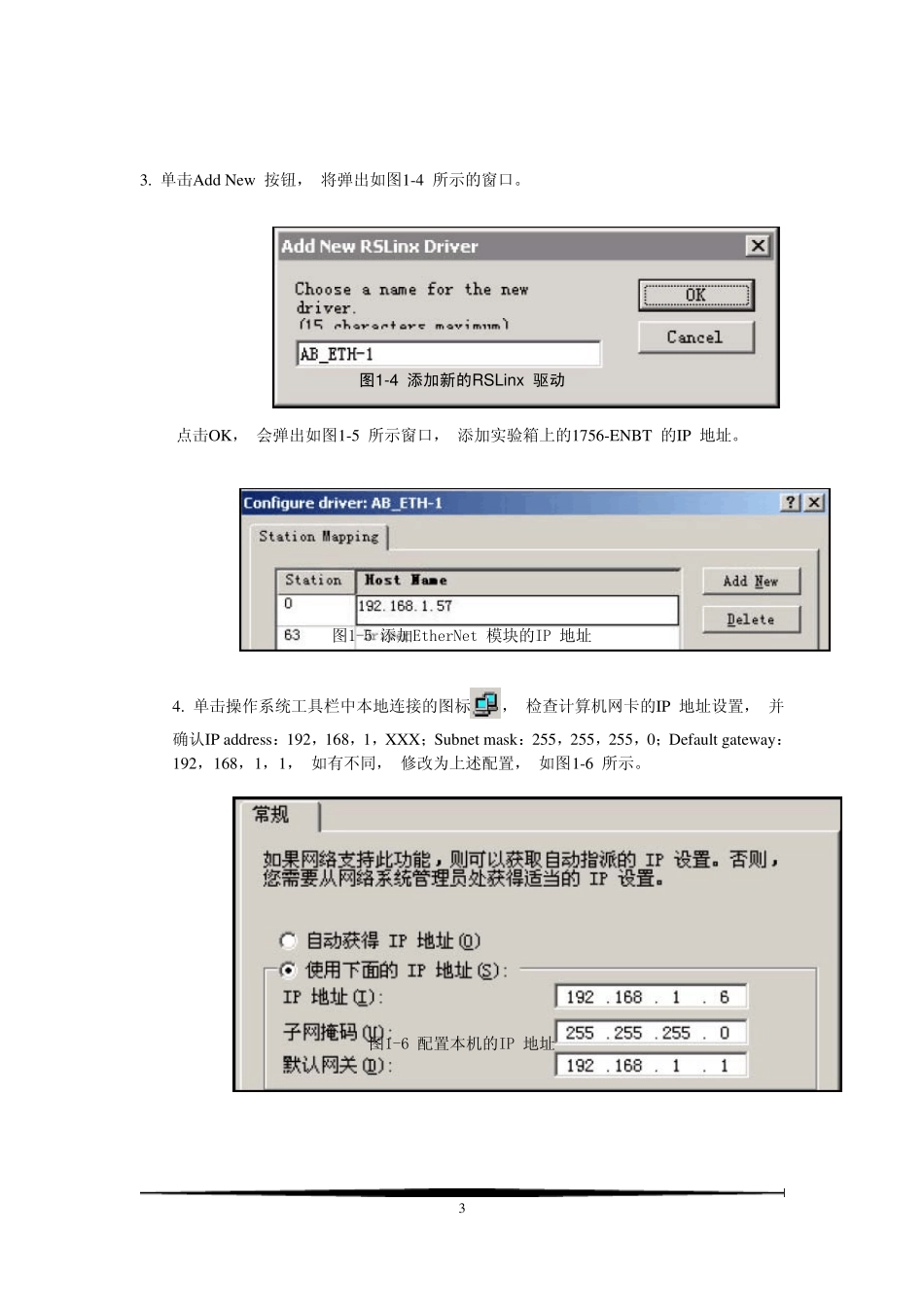

1 PowerFlex70的DeviceNet 网络控制 一、实验主题： 在Rslinx 中组态本实验所使用的驱动。 使用RSNetWorx for DeviceNet 将变频器的信息映射到DNB 中并且设置变频器的参数。 创建一个Controllogix 项目来控制变频器。 使用DataLinks 设置/读取变频器的参数。 使用显性信息设置/读取变频器的参数。 二、硬件接线： 将20-COMM-D 适配器和PowerFlex 70 变频器以及DeviceNet 网络、以太网相连， 其中20-COMM-D 是为PowerFlex7 系列变频器设计的内置的由DPI 端口向DeviceNet 转换的适配器，设置20-COMM-D 的节点地址及波特率。这里设置节点地址为4， 波特率为125kbps， 网络图如图1-1 所示： 图1-1 实验网络图 2 三、实验步骤： 1. 单 击 Start->Program->Rockwell Software->RSLinx->RSLinx ， 启 动Rslinx，如图1-2 所示。 图1-2 RSLinx 起动界面 2. 点击Configu re dirv es 图标， 选择EtherNet 的驱动， 如图1-3 所示。 图1-3 选择EtherNet 的驱动 3 3. 单击Add New 按钮， 将弹出如图1-4 所示的窗口。 图1-4 添加新的RSLinx 驱动 点击OK， 会弹出如图1-5 所示窗口， 添加实验箱上的1756-ENBT 的IP 地址。 图1-5 添加EtherNet 模块的IP 地址 4. 单击操作系统工具栏中本地连接的图标 ， 检查计算机网卡的IP 地址设置， 并确认IP address：192，168，1，XXX；Subnet mask：255，255，255，0；Default gateway： 192，168，1，1， 如有不同， 修改为上述配置， 如图1-6 所示。 图1-6 配置本机的IP 地址 4 5. 单击OK， 在Configure Driver 窗口下的列表中出现AB_ETH-1 A-B EtherNet RUNNING 字样， 表示该驱动程序已经运行， 如图1-7所示。 图1-7 驱动正常运行 6. 单击Close 回到RSLinx 初始界面， 单击Communications->RSWho， 现在工作区左侧列表中多了AB_ ETH-1 网络图标， 选中右上角Autobrow se 或单击Refresh， 如果驱动组态正常， 单击该网络图标， 会出现所配置好的设备的图标， 如图1-8 所示。 图1-8 新组建的EtherNet 网络 7. 用户可通过ControlLogix 背板的“ 透明” 网关功能， 访问DeviceNet 网络上的设备， 如图1-9 所示。 图1-9 查看Dev iceNet 网络 5 8. 接下来， 我们使用RSNetworx for DeviceNet 来对变频器的信息进行映射。单击Start->Program->Rockwell Software->RSNetw...
