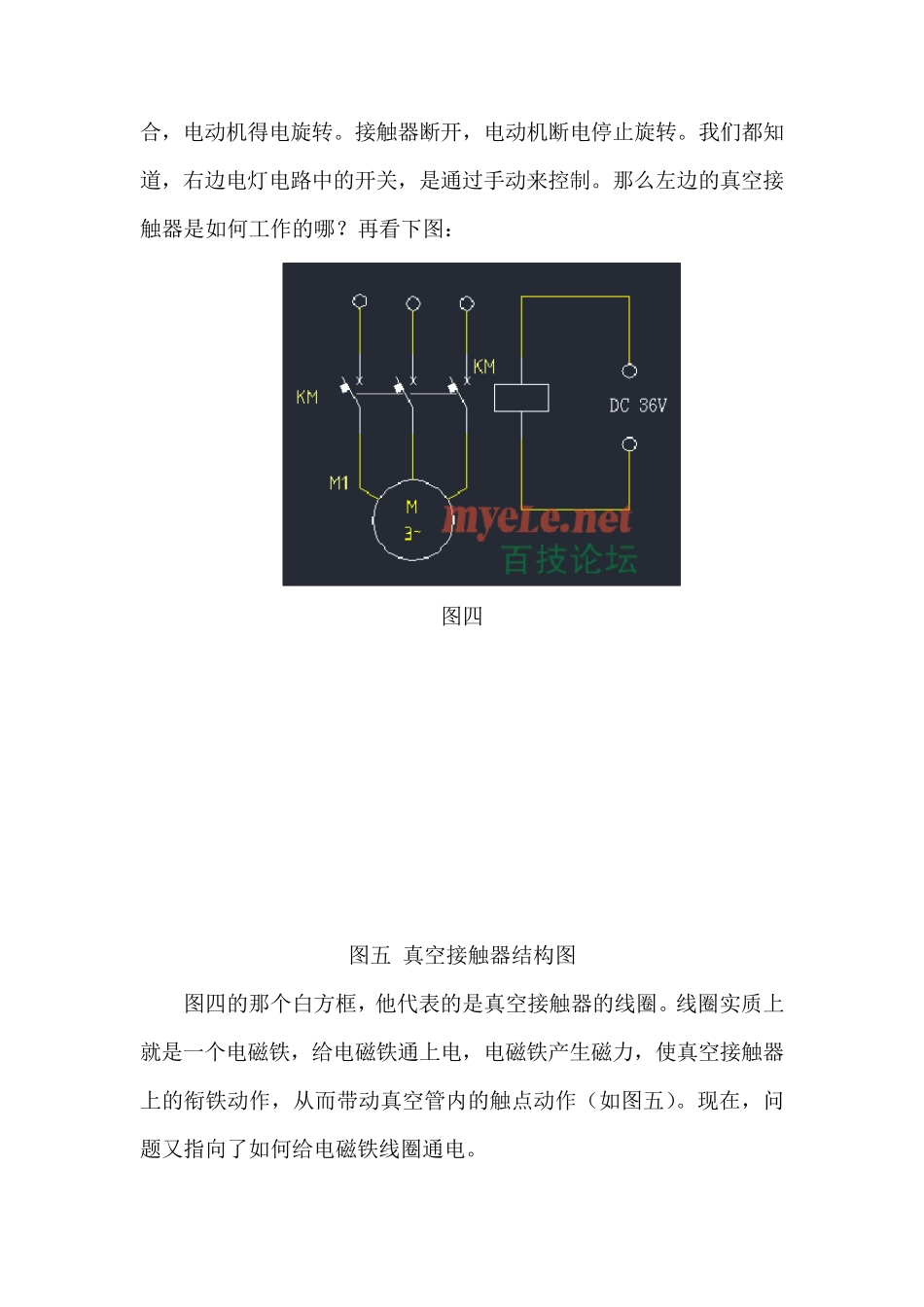

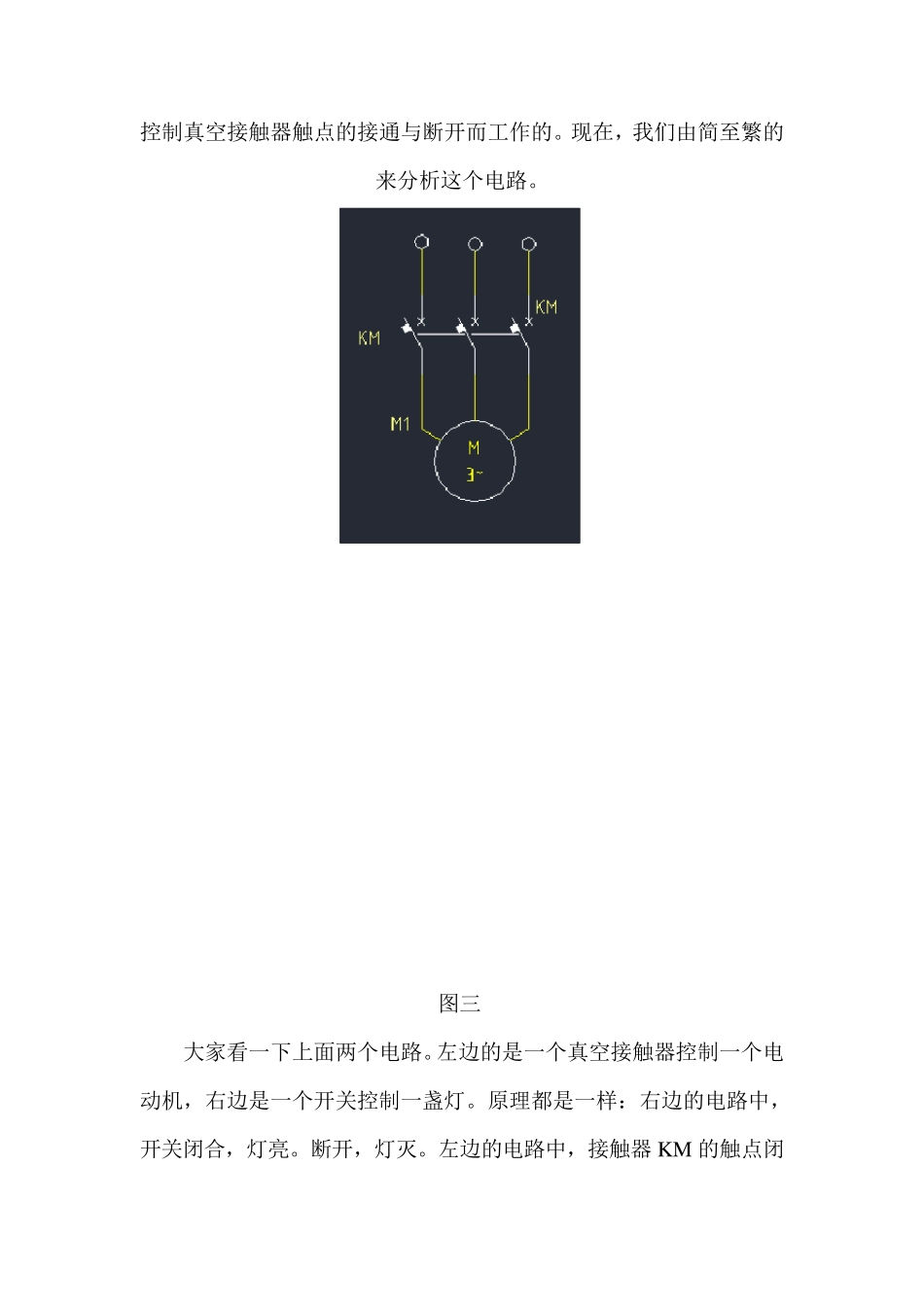

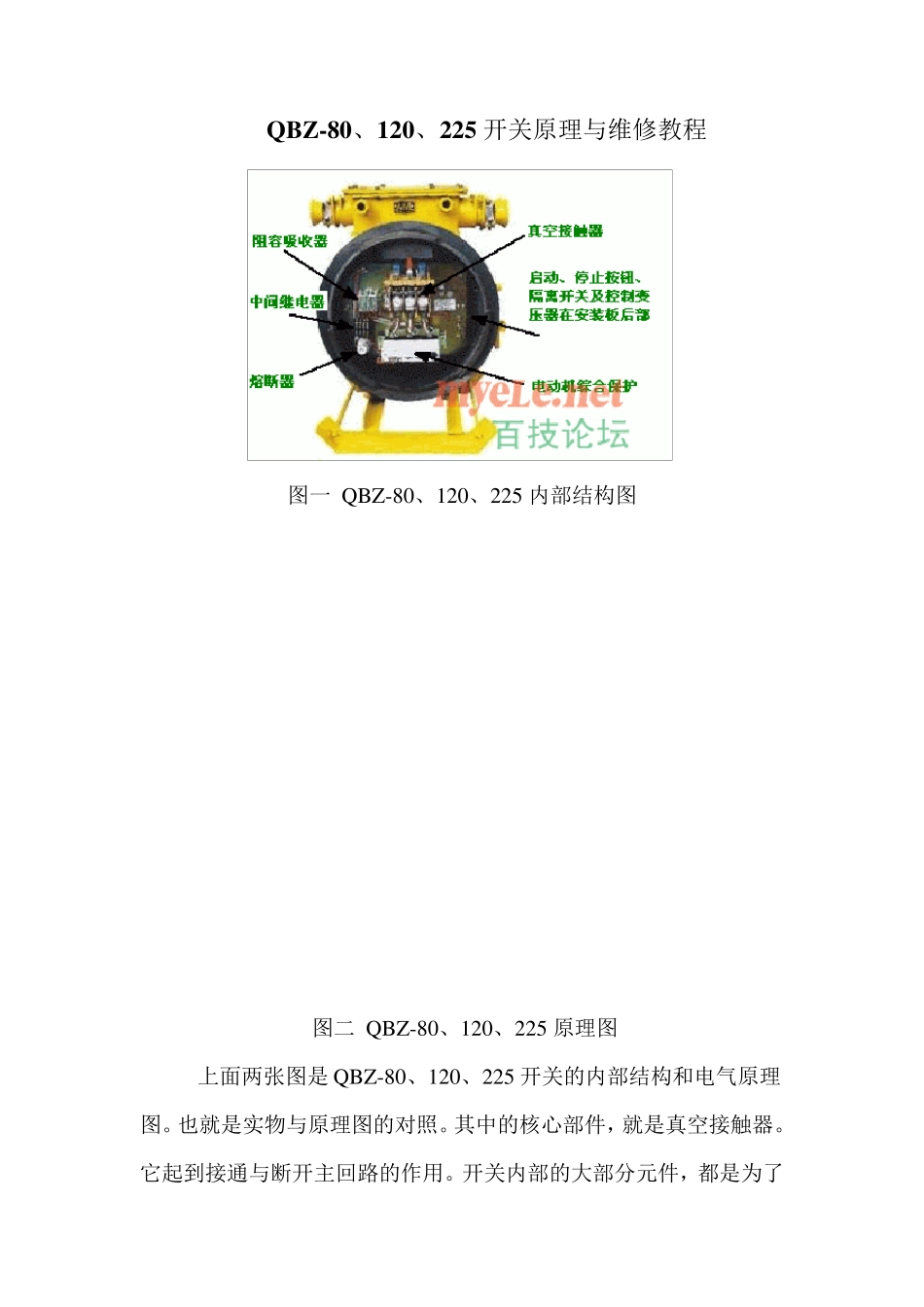

QBZ-80、120、225 开关原理与维修教程 图一 QBZ-80、120、225 内部结构图 图二 QBZ-80、120、225 原理图 上面两张图是 QBZ-80、120、225 开关的内部结构和电气原理图。也就是实物与原理图的对照。其中的核心部件，就是真空接触器。它起到接通与断开主回路的作用。开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。现在，我们由简至繁的来分析这个电路。 图三 大家看一下上面两个电路。左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。原理都是一样：右边的电路中，开关闭合，灯亮。断开，灯灭。左边的电路中，接触器KM 的触点闭合，电动机得电旋转。接触器断开，电动机断电停止旋转。我们都知道，右边电灯电路中的开关，是通过手动来控制。那么左边的真空接触器是如何工作的哪？再看下图： 图四 图五 真空接触器结构图 图四的那个白方框，他代表的是真空接触器的线圈。线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。现在，问题又指向了如何给电磁铁线圈通电。 图六 图七 QBZ-80 开关按钮结构图 图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。但是QBZ-80 开关里用的按钮不像家里控制灯的开关一样。QBZ-80 开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。那如何才能让接触器长时间吸合哪？ 图八 原理图八很好的解决了这个问题。对比发现，图八比图七多了一对触点 KM。这对触点就是图五中的辅助触点，当按下按钮 SB1 时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点 KM 闭合。这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。这时，电流流过的途径如图九中箭头所示。 图九 图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。但是你想过没有，现在线圈吸合之后，能够维持住了，我们应该怎样把它停下来哪？ 图十 接触器控制原理图 再对比一下，发现图十比图八又多了一个元件，按钮SB2。他的实物如图十一。正常情况下，按钮SB2 是接通的，KM 接触器的线圈可以正常工作。当按下SB2 时，SB2 断开，从而断开了KM 线圈的回路。线圈断电，接触器的真空管触点和常开辅助触点全部断开。电路回到初始状态。 图 十一 图 十二...
