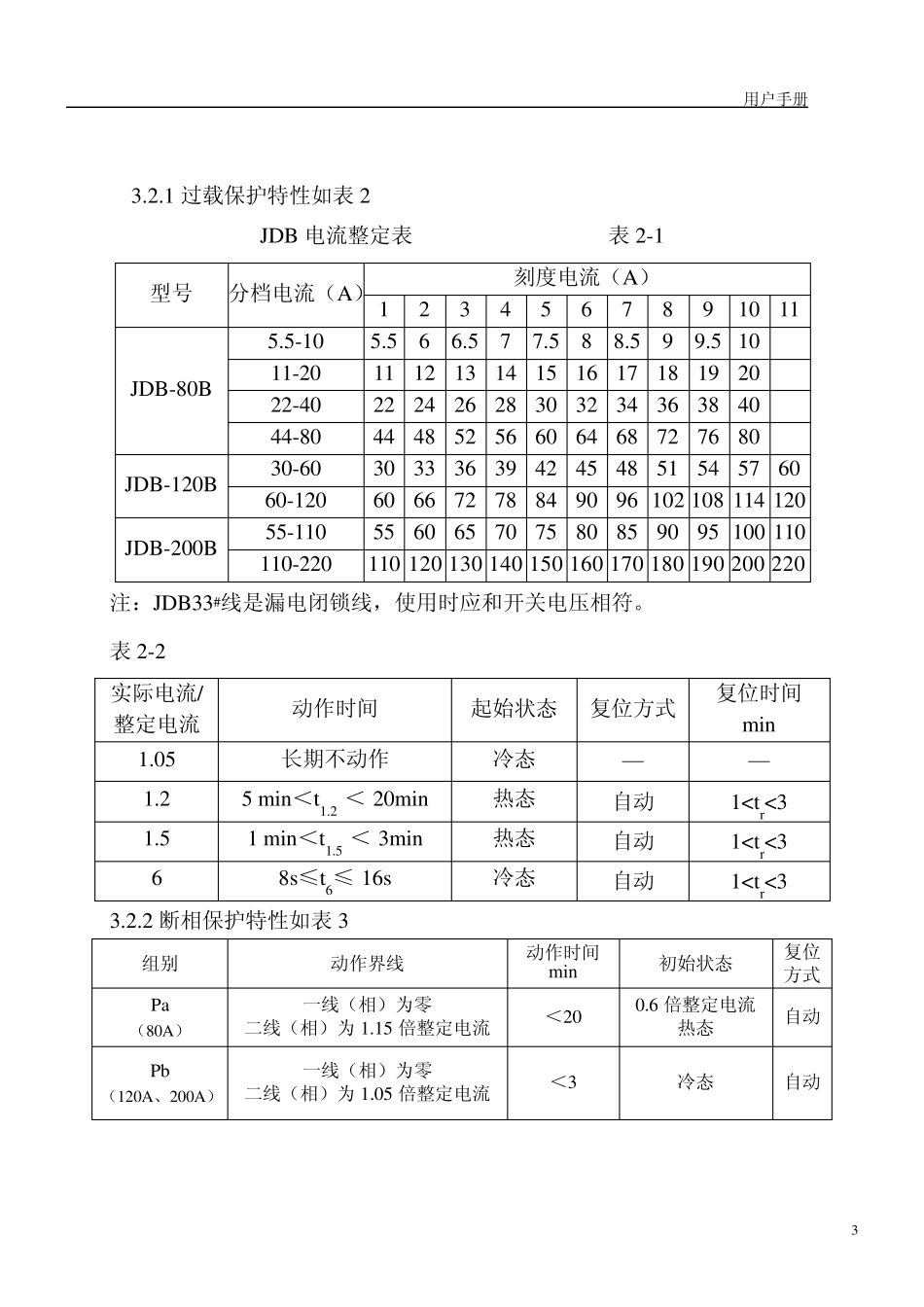

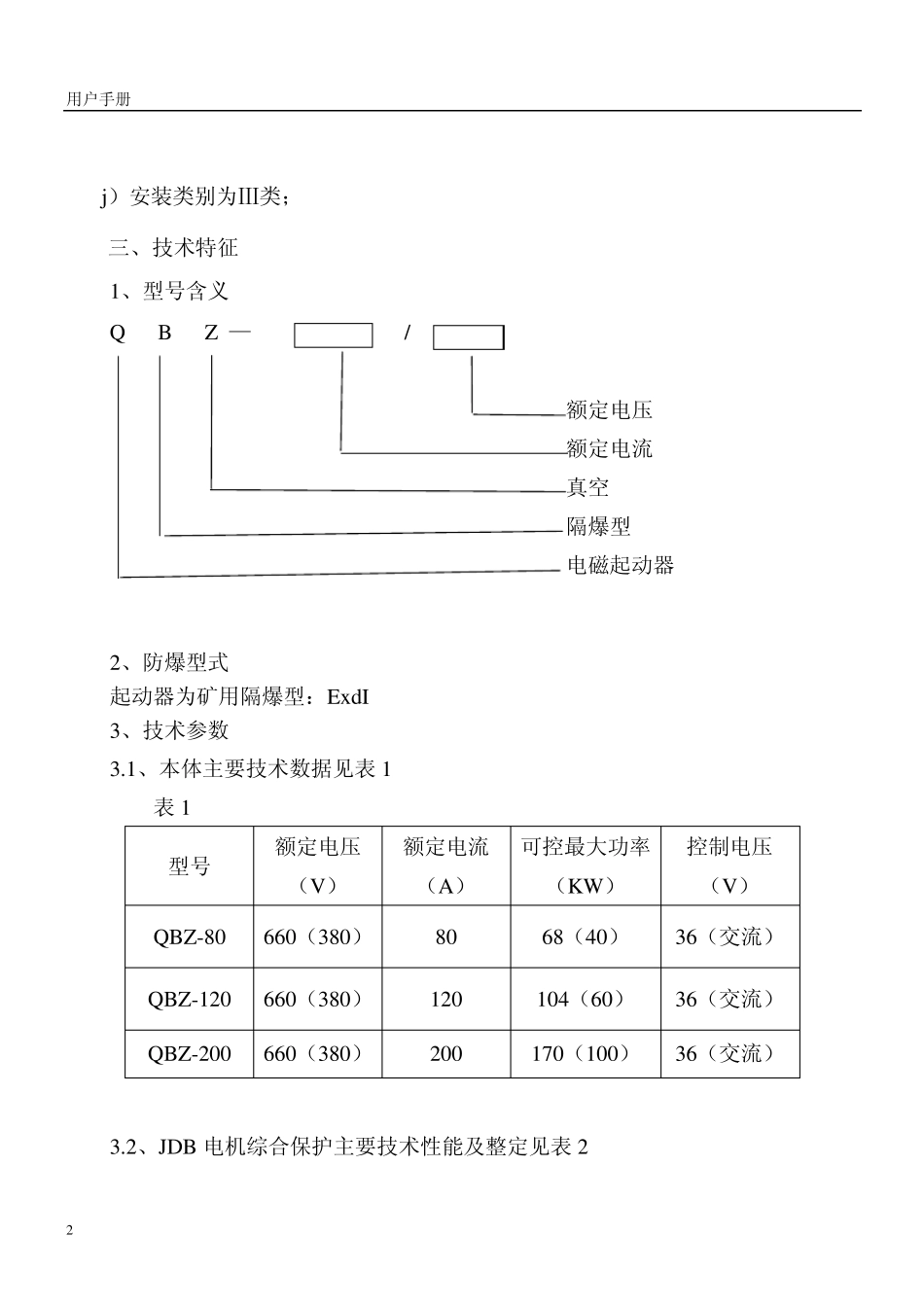

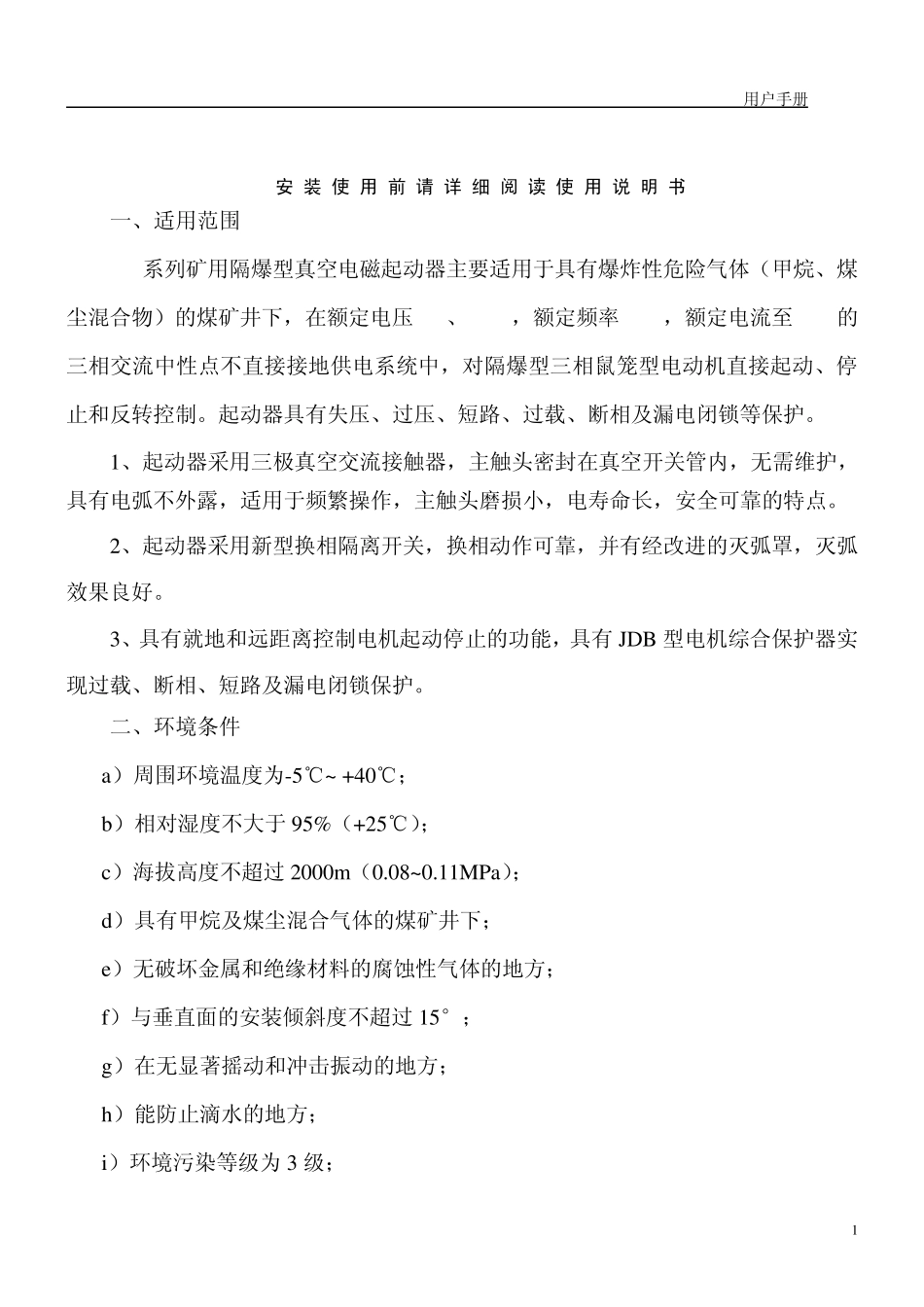

用户手册 1 安 装 使 用 前 请 详 细 阅 读 使 用 说 明 书 一、适用范围 QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。 1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。 2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。 3、具有就地和远距离控制电机起动停止的功能，具有 JDB 型电机综合保护器实现过载、断相、短路及漏电闭锁保护。 二、环境条件 a）周围环境温度为-5℃~ +40℃； b）相对湿度不大于 95%（+25℃）； c）海拔高度不超过 2000m（0.08~0.11MPa）； d）具有甲烷及煤尘混合气体的煤矿井下； e）无破坏金属和绝缘材料的腐蚀性气体的地方； f）与垂直面的安装倾斜度不超过 15°； g）在无显著摇动和冲击振动的地方； h）能防止滴水的地方； i）环境污染等级为3 级； 用户手册 2 j）安装类别为Ⅲ类； 三、技术特征 1、型号含义 Q B Z — / 额定电压 额定电流 真空 隔爆型 电磁起动器 2、防爆型式 起动器为矿用隔爆型：Ex dI 3、技术参数 3.1、本体主要技术数据见表 1 表 1 型号 额定电压（V） 额定电流（A） 可控最大功率（KW） 控制电压（V） QBZ-80 660（380） 80 68（40） 36（交流） QBZ-120 660（380） 120 104（60） 36（交流） QBZ-200 660（380） 200 170（100） 36（交流） 3.2、JDB 电机综合保护主要技术性能及整定见表 2 用户手册 3 3.2.1 过载保护特性如表2 JDB 电流整定表 表2-1 型号 分档电流（A） 刻度电流（A） 1 2 3 4 5 6 7 8 9 10 11 JDB-80B 5.5-10 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10 11-20 11 12 13 14 15 16 17 18 19 20 22-40 22 24 26 28 30 32 34 36 38 40 44-80 44 48 52 56 60 64 68 72 76 80 JDB-120B 30-60 30 33 36 39 42 45 48 51 54 57 60 60-120 60 66 72 78 84 90 96 102 108 114 120 JDB-200B 55-110 55 60 65 ...
