QGDW3552009单相智能电能表型式规范VIP免费

QGDW3552009单相智能电能表型式规范_第1页
1/95
QGDW3552009单相智能电能表型式规范_第2页
2/95
QGDW3552009单相智能电能表型式规范_第3页
3/95

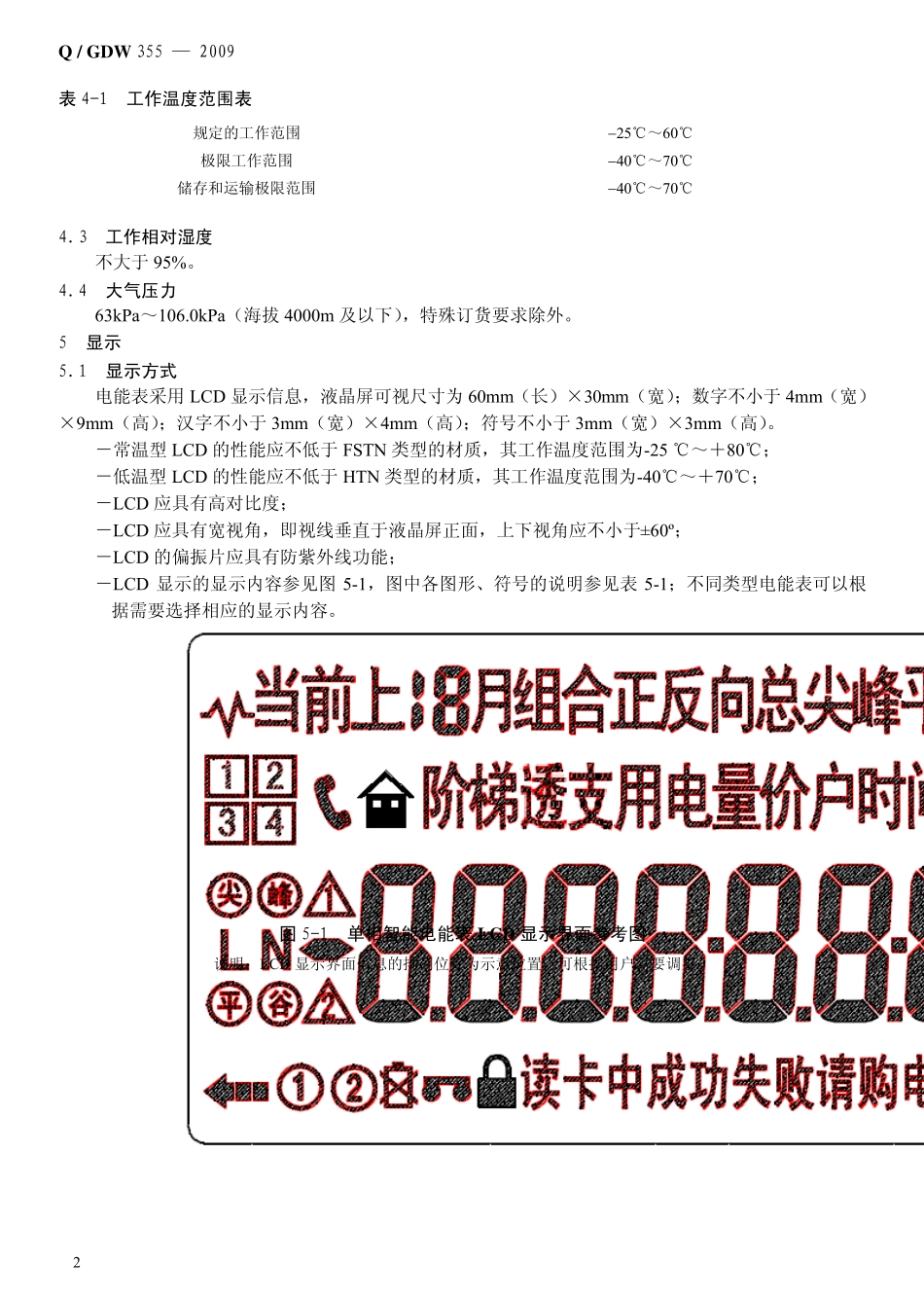

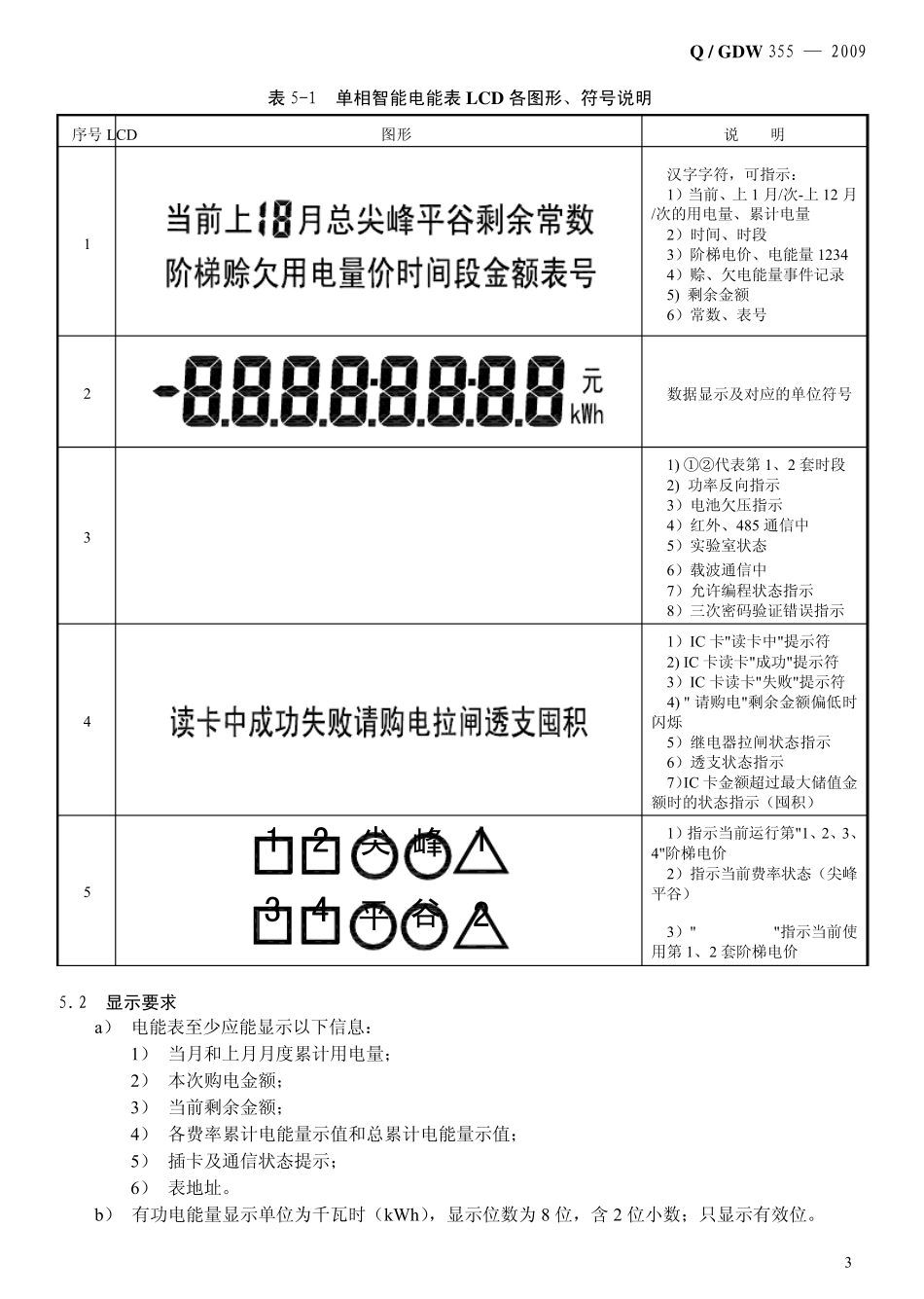

Q / GDW 355 — 2009 单相智能电能表型式规范(征求意见稿) 1 适用范围 本标准适用于国家电网公司新订货的,用于测量频率范围为 45Hz~65 Hz的单相智能电能表(以下简称电能表)。 本标准中规定了单相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。 2 规范性引用文件 GB/Z 21192-2007 《电能表外形和安装尺寸》 GB/T 17215.211-2006 《交流电测量设备 通用要求 试验和试验条件- 第 11 部分:测量设备》 GB/T 1804-2000 《一般公差 未注公差的线性和角度尺寸的公差》 Q/GDW 205-2008 《电能计量器具条码》 Q/GDW 354-2009 《智能电能表功能规范》 3 规格要求 3.1 标准的参比电压 标准的参比电压见表 3-1。 表3-1 标准的参比电压 电能表接入线路方式 参比电压(V) 直接接入 220 3.2 标准的参比电流 标准的参比电流见表 3-2。 表3-2 标准的参比电流 电能表接入方式 标准值(A) 直接接入 5,10 经互感器接入 1.5 3.3 最大电流 最大电流应是参比电流的整数倍,倍数不宜小于 4 倍。 3.4 标准的参比频率 参比频率的标准值为 50Hz。 4 环境条件 4.1 参比温度及参比相对湿度 参比温度为23℃,参比相对湿度为 40%~60%。 4.2 工作温度范围 工作温度范围见表 4-1,特殊订货要求除外。 1 Q / GDW 355 — 2009 表4-1 工作温度范围表 规定的工作范围 −25℃~60℃ 极限工作范围 −40℃~70℃ 储存和运输极限范围 −40℃~70℃ 4.3 工作相对湿度 不大于95%。 4.4 大气压力 63kPa~106.0kPa(海拔4000m 及以下),特殊订货要求除外。 5 显示 5.1 显示方式 电能表采用LCD 显示信息,液晶屏可视尺寸为60mm(长)×30mm(宽);数字不小于4mm(宽)×9mm(高);汉字不小于3mm(宽)×4mm(高);符号不小于3mm(宽)×3mm(高)。 -常温型 LCD 的性能应不低于FSTN 类型的材质,其工作温度范围为-25 ℃~+80℃; -低温型 LCD 的性能应不低于HTN 类型的材质,其工作温度范围为-40℃~+70℃; -LCD 应具有高对比度; -LCD 应具有宽视角,即视线垂直于液晶屏正面,上下视角应不小于±60º; -LCD 的偏振片应具有防紫外线功能; -LCD 显示的显示内容参见图 5-1,图中各图形、符号的说明参见表5-1;不同类型电能表可以根据需要选择相应的显示内容。 图 5-1 单相智能电能表LCD 显...
