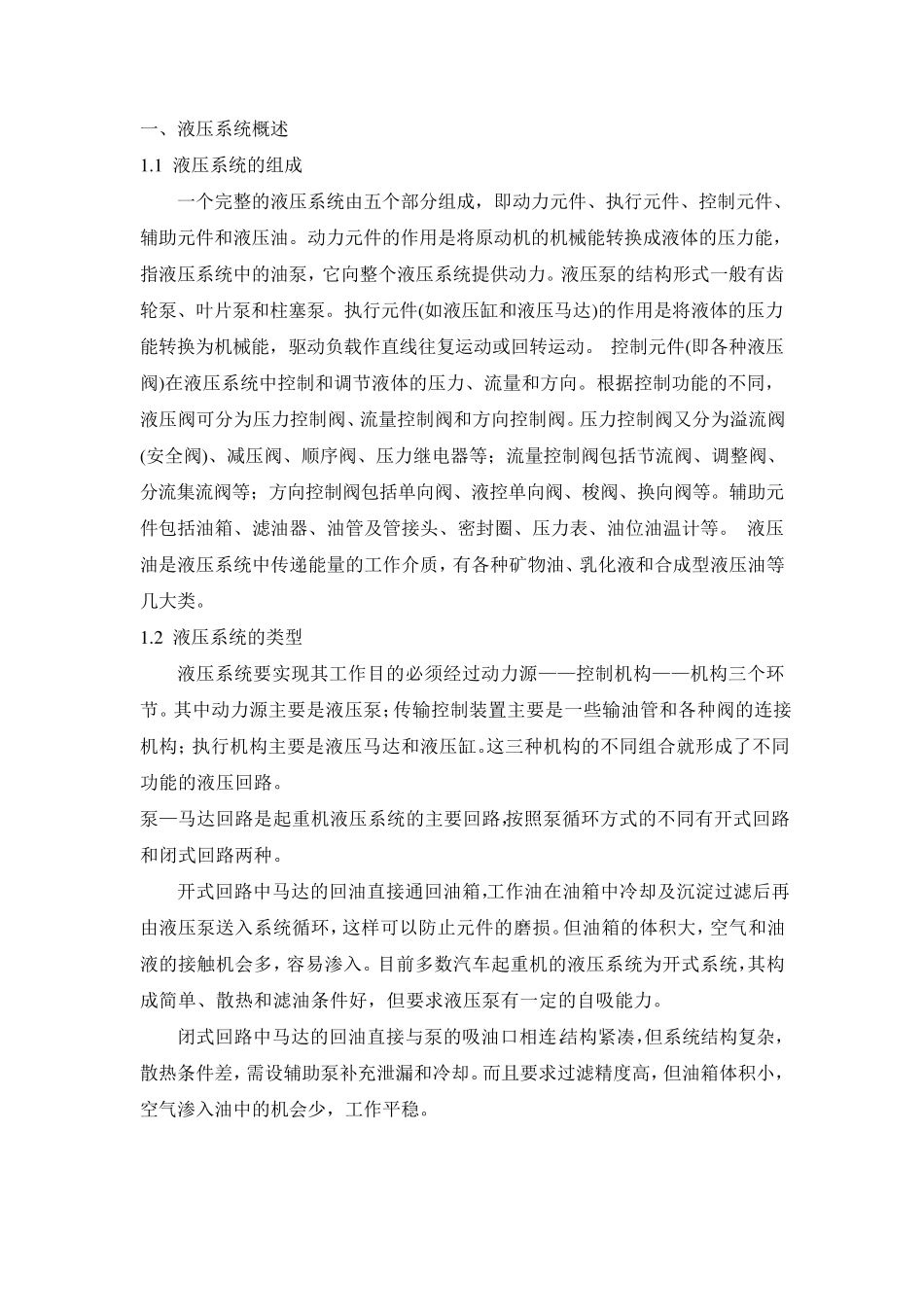

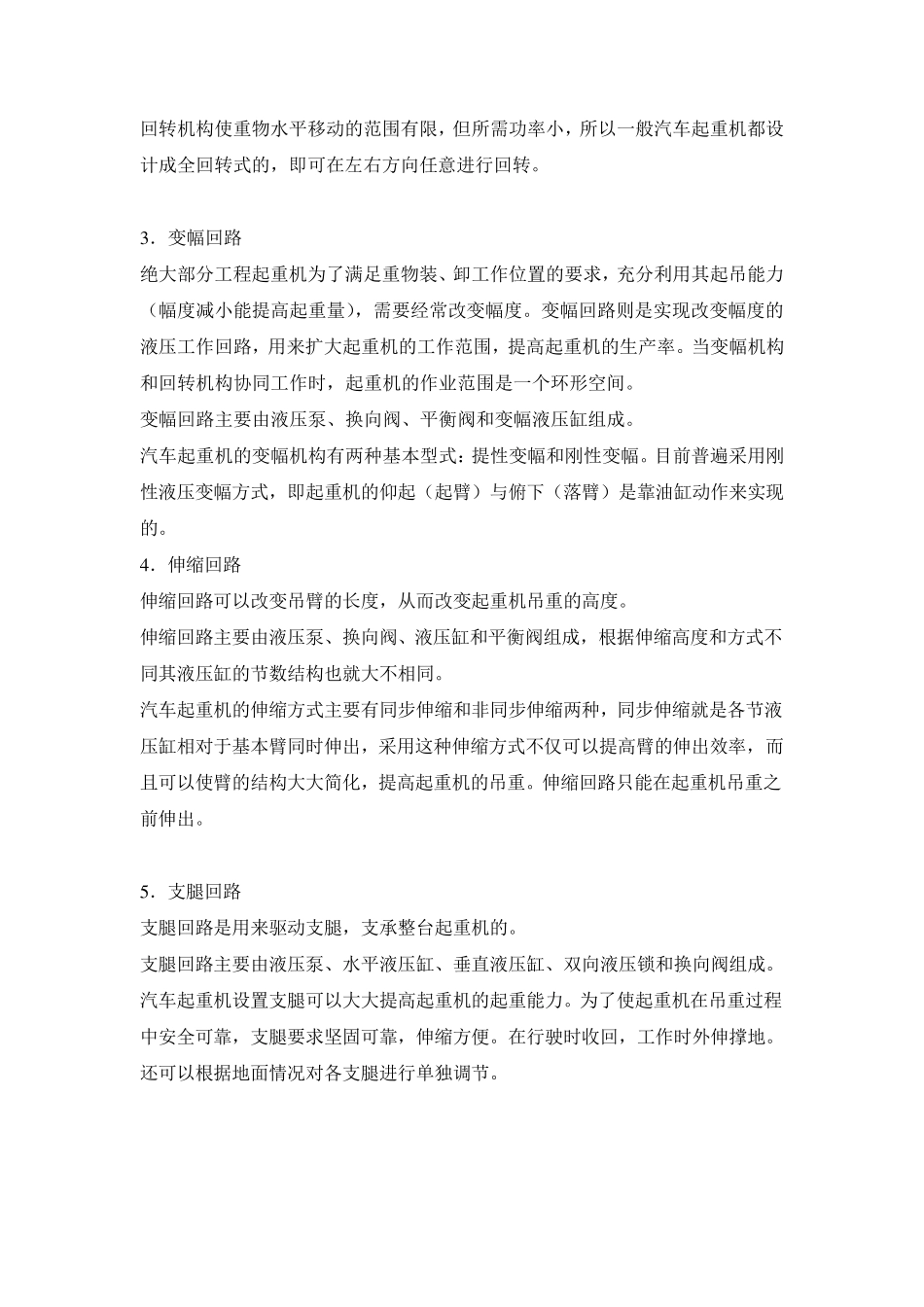

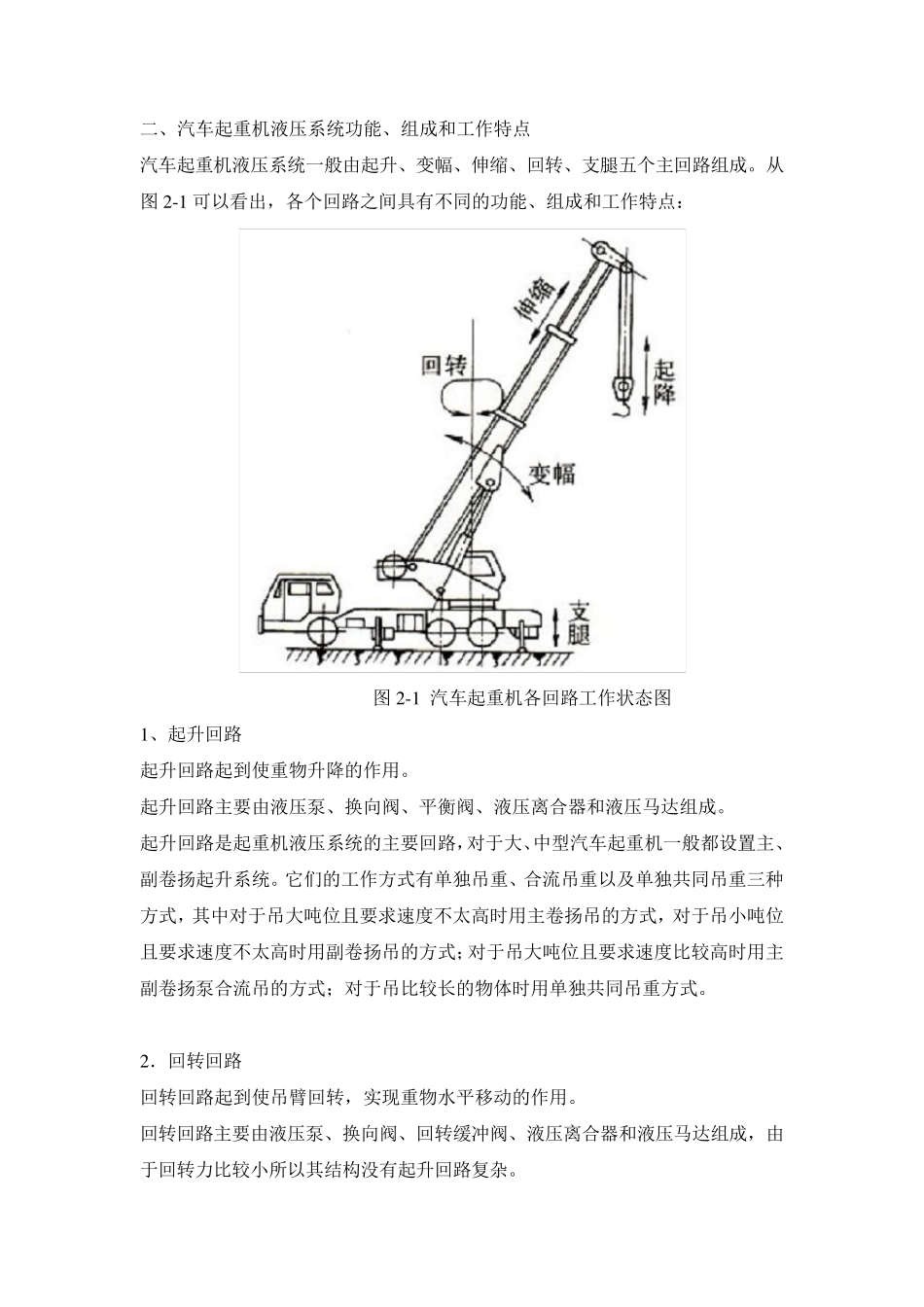

一、液压系统概述 1 .1 液压系统的组成 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。 控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀又分为溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等。 液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。 1 .2 液压系统的类型 液压系统要实现其工作目的必须经过动力源——控制机构——机构三个环节。其中动力源主要是液压泵；传输控制装置主要是一些输油管和各种阀的连接机构；执行机构主要是液压马达和液压缸。这三种机构的不同组合就形成了不同功能的液压回路。 泵—马达回路是起重机液压系统的主要回路，按照泵循环方式的不同有开式回路和闭式回路两种。 开式回路中马达的回油直接通回油箱，工作油在油箱中冷却及沉淀过滤后再由液压泵送入系统循环，这样可以防止元件的磨损。但油箱的体积大，空气和油液的接触机会多，容易渗入。目前多数汽车起重机的液压系统为开式系统，其构成简单、散热和滤油条件好，但要求液压泵有一定的自吸能力。 闭式回路中马达的回油直接与泵的吸油口相连，结构紧凑，但系统结构复杂，散热条件差，需设辅助泵补充泄漏和冷却。而且要求过滤精度高，但油箱体积小，空气渗入油中的机会少，工作平稳。 二、汽车起重机液压系统功能、组成和工作特点 汽车起重机液压系统一般由起升、变幅、伸缩、回转、支腿五个主回路组成。从图 2 -1 可以看出，各个回路之间具有不同的功能、组成和工作特点： 图 2 -1 汽车起重机各回路工作状态图 1 、起升回路 起升回路起到使重物升降的作用。 起升回路主要由液压泵、换向阀、平衡阀、液压离合器和液压马达组成。 起升回路是起重机液压系统的主要回路，对于大、中型汽车起重机一般都设置主、副卷...
