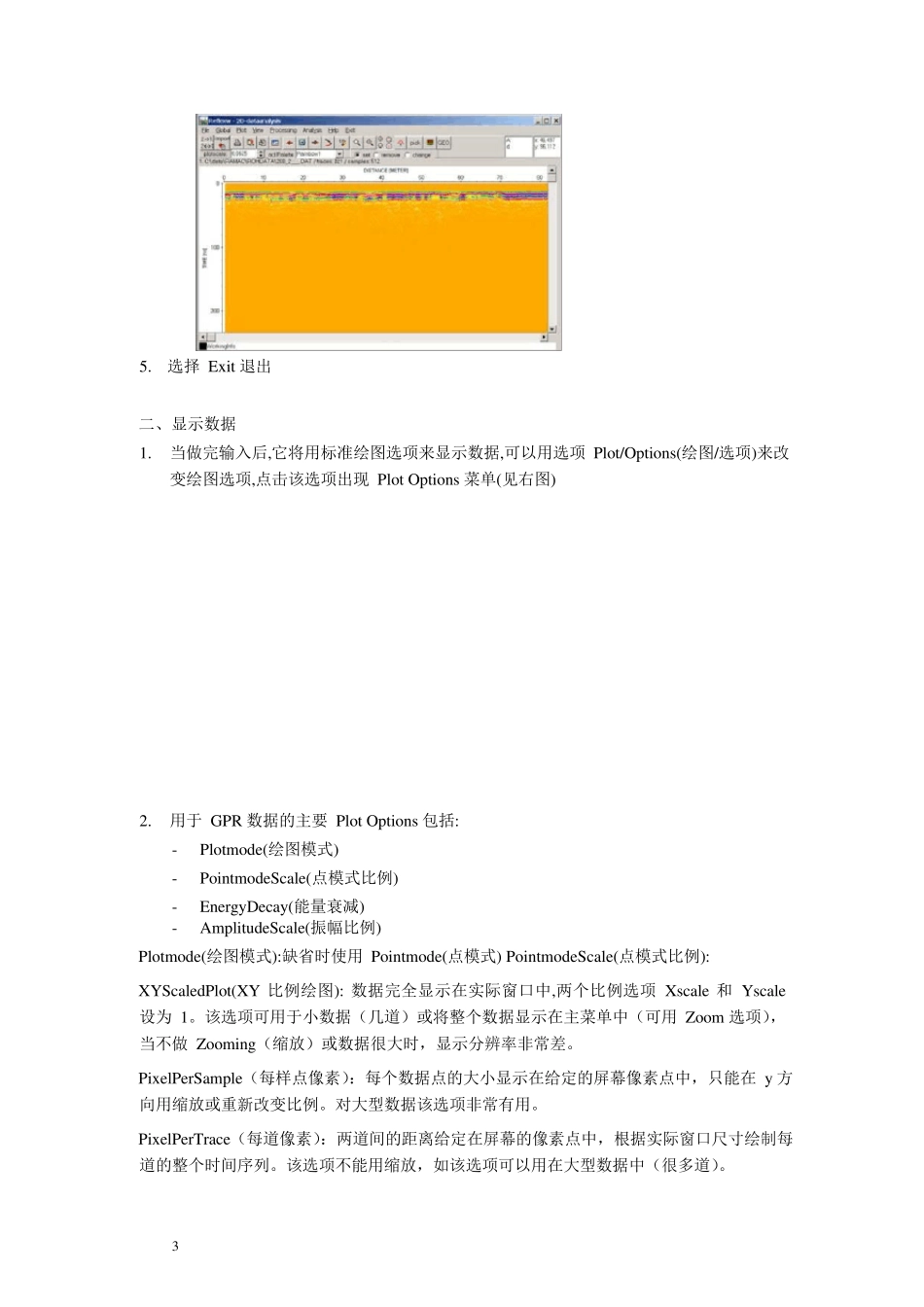

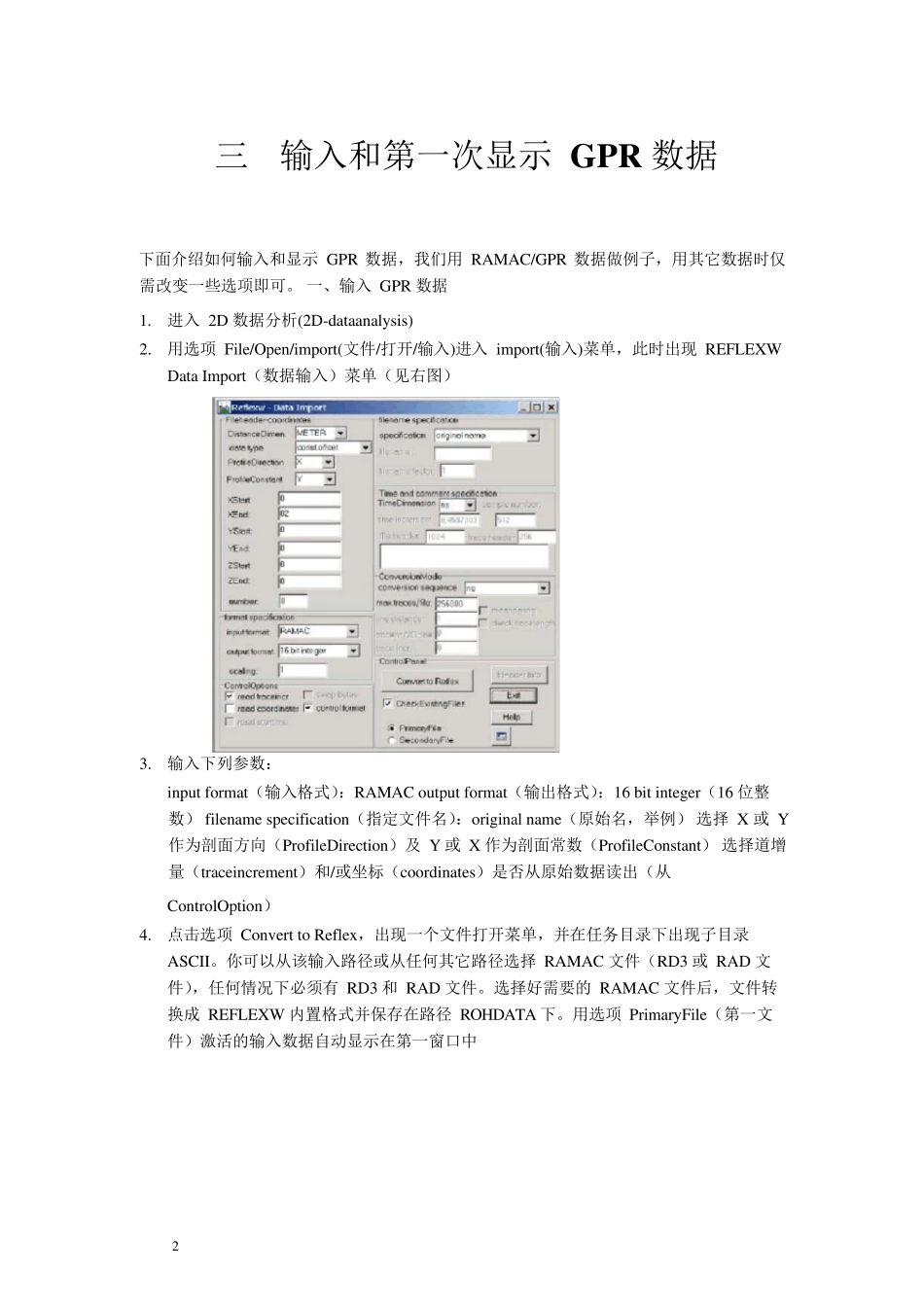

REFLEXW 软件 使用指南 一 说明 本手册主要用来指导用户如何使用 REFLEXW 软件，它并不包括所有的细节。如果需要了解全部细节，请参阅英文版手册。 二 安装及打开软件 安装软件时，只需点击 setu p 即可。 另外，必须安装软件狗的驱动程序 CbnSetu p.ex e,安装时也是点击即可。 打开软件时，必须将软件狗插到 USB 口上，然后从“开始”→“程序”→“REFLEX”→ “REFLEXW”进入。当显示出 “Projectdirectory”菜单时，即可使用该软件。（好在桌面上建立快捷键）。 进入菜单后，建议选择菜单中的“new project”, 出现 “enter name of the new project”。输入任务名（如 a1 等），点击 OK, 进入“Reflex_win”主菜单。 点击“Modules”, 选择各相关模块。 2 三 输入和第一次显示 GPR 数据 下面介绍如何输入和显示 GPR 数据，我们用RAMAC/GPR 数据做例子，用其它数据时仅需改变一些选项即可。 一、输入 GPR 数据 1. 进入 2D 数据分析(2D-dataanaly sis) 2. 用选项 File/Open/import(文件/打开/输入)进入 import(输入)菜单，此时出现 REFLEXW Data Import（数据输入）菜单（见右图） 3. 输入下列参数： inpu t format（输入格式）：RAMAC ou tpu t format（输出格式）：16 bit integer（16 位整数） filename specification（指定文件名）：original name（原始名，举例） 选择 X 或 Y 作为剖面方向（ProfileDirection）及 Y 或 X 作为剖面常数（ProfileConstant） 选择道增量（traceincrement）和/或坐标（coordinates）是否从原始数据读出（从 ControlOption） 4. 点击选项 Conv ert to Reflex ，出现一个文件打开菜单，并在任务目录下出现子目录 ASCII。你可以从该输入路径或从任何其它路径选择 RAMAC 文件（RD3 或 RAD 文件），任何情况下必须有 RD3 和 RAD 文件。选择好需要的 RAMAC 文件后，文件转换成 REFLEXW 内置格式并保存在路径 ROHDATA 下。用选项 Primary File（第一文件）激活的输入数据自动显示在第一窗口中 3 5. 选择 Ex it 退出 二、显示数据 1. 当做完输入后,它将用标准绘图选项来显示数据,可以用选项 Plot/Options(绘图/选项)来改变绘图选项,点击该选项出现 Plot Options 菜单(见右图) 2. 用于 GPR 数据的主要 Plot Options 包括: - Plotmode(绘图模式) - PointmodeScale(点模式比...
