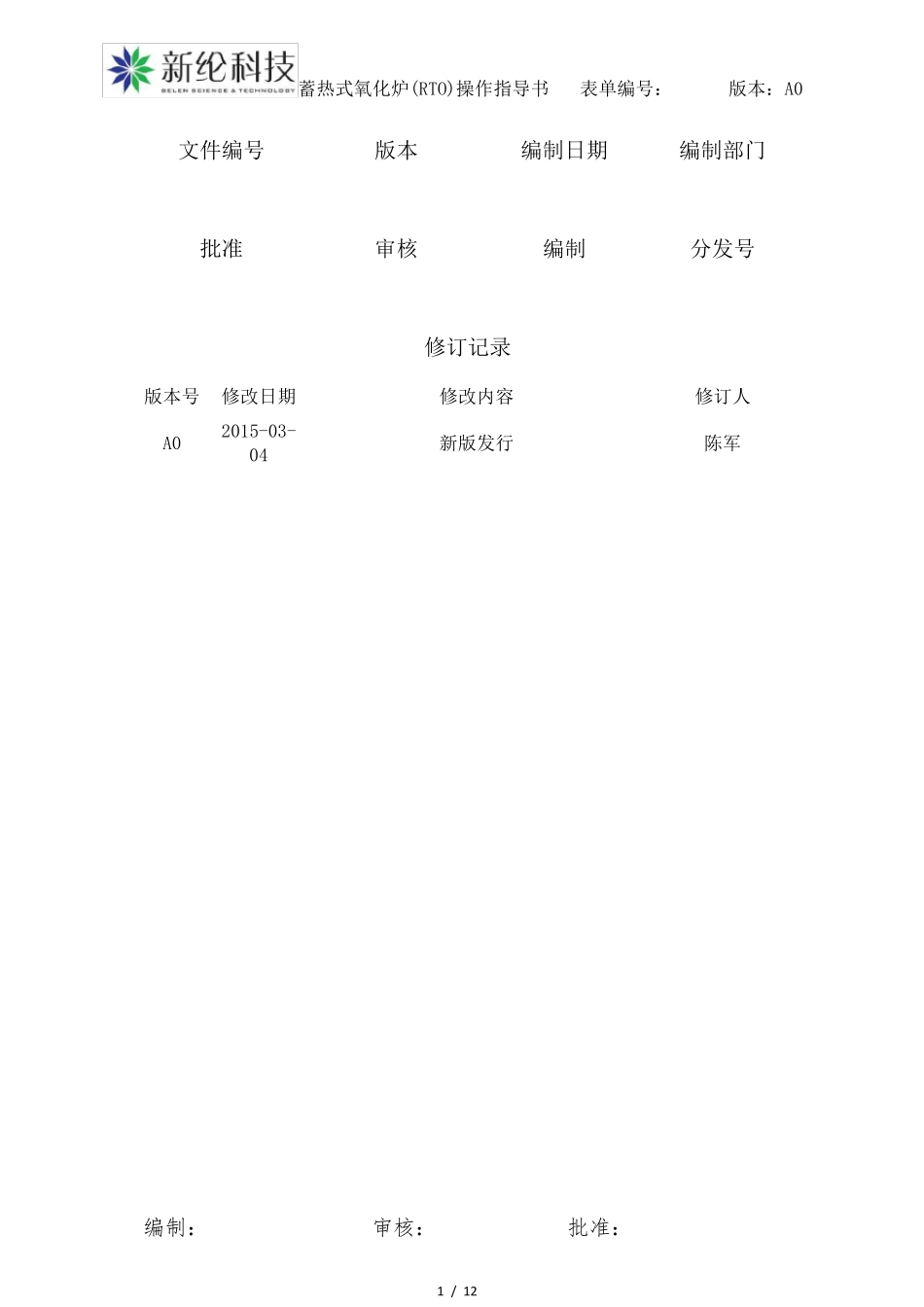

蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 1 / 12 文件编号 版本 编制日期 编制部门 批准 审核 编制 分发号 修订记录 版本号 修改日期 修改内容 修订人 A0 2015-03-04 新版发行 陈军 蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 2 / 12 蓄热式氧化炉(RTO)操作指导书 1. 目的 规范员工操作，减少因人为因素造成的设备故障，降低设备运行费用。 2. 适用范围 本指导书适用于指导厂务部运行技术员对蓄热式氧化炉(RTO)的操作。 3. 主体结构介绍 图 例 说 明 a.3#室集气腔 b.2#室集气腔 c.1#室集气腔 d.3#室进出气阀门 e.2#室进出气阀门 f.1#室进出气阀门 g.助燃风机 h.助燃送风管道 i.3#室蓄热腔 j.2#室蓄热腔 k.1#室蓄热腔 a.净化气入口调节阀 b.新风调节阀 c.新风入口 b c a b c d e f g h i j k a 蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 3 / 12 图 例 说 明 a.1#室吹扫阀门 b.2#室吹扫阀门 c.3#室吹扫阀门 a.导热油温度调节阀 b.烟气换热器 c.热旁通调节阀 d.烟囱 a.直排管道 b.废气进 RTO 管道 c.废气风机 a b c b a c d c b a 蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 4 / 12 图 例 说 明 a. 高位油槽 b. 低位油槽 a.烟气换热器出口往设备进油管道 b.导热油回油进烟气换热器管道 c.设备端导热油回油管道 d.循环油泵组，一备一用 a.燃烧器 b.点火助燃送风管道 c.点火燃气管道 d.压缩空气管道 e.燃烧器助燃送风管道及控制阀门 f.燃烧器天然气管道及制 阀门 g.燃烧室 a b d c b a a c b d f e g 蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 5 / 12 图 例 说 明 a.火焰探测器 b.点火火花塞 c.点火变压器 4. 系统操作界面介绍 蓄热式氧化器控制系统分为用户登录、主页监控、系统参数、报警参数、趋势图、实时报警、历史报警以及燃烧器运行统计。操作人员通过RTO 控制柜上的操作按钮及触摸屏画面中的按钮进行操作。系统“主页”如下图所示： a b c 蓄热式氧化炉(RTO)操作指导书 表单编号： 版本：A0 编制： 审核： 批准： 6 / 12 （一）图标状态介绍 ① 阀门运行状态指示：表示阀门处于关闭状态，...
