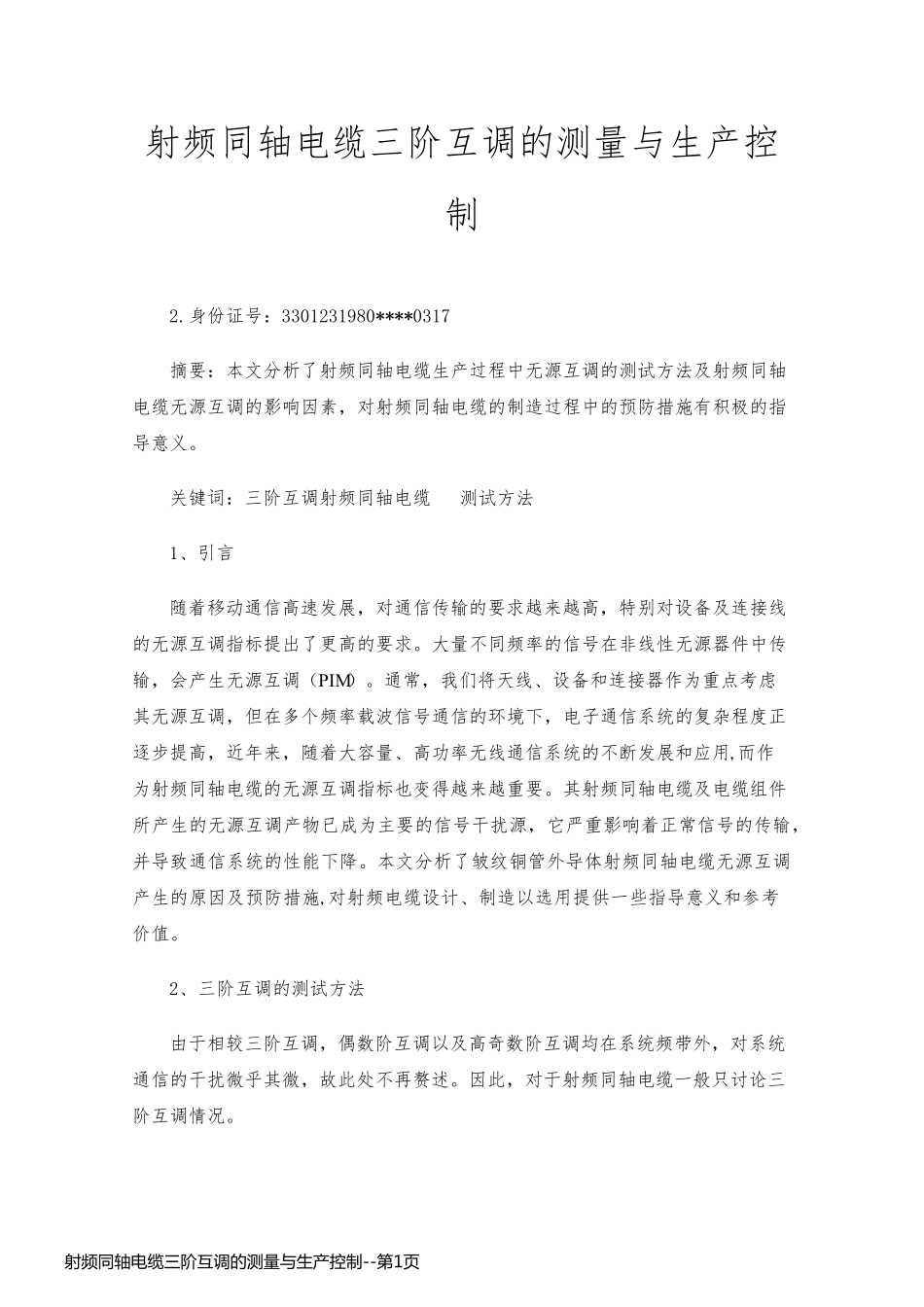

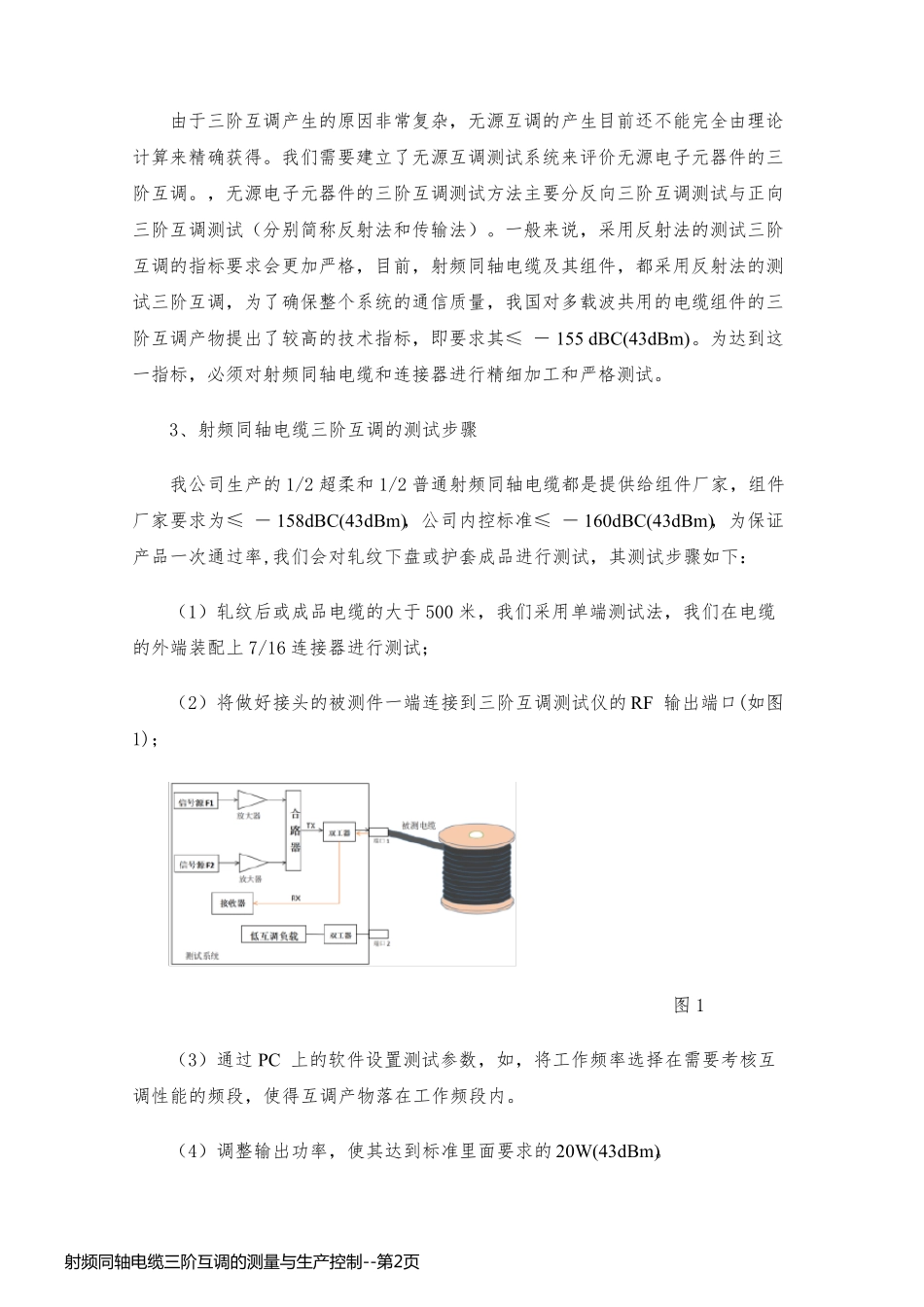

射频同轴电缆三阶互调的测量与生产控制 2.身份证号:3301231980****0317 摘要:本文分析了射频同轴电缆生产过程中无源互调的测试方法及射频同轴电缆无源互调的影响因素,对射频同轴电缆的制造过程中的预防措施有积极的指导意义。 关键词:三阶互调射频同轴电缆 测试方法 1、引言 随着移动通信高速发展,对通信传输的要求越来越高,特别对设备及连接线的无源互调指标提出了更高的要求。大量不同频率的信号在非线性无源器件中传输,会产生无源互调(PIM)。通常,我们将天线、设备和连接器作为重点考虑其无源互调,但在多个频率载波信号通信的环境下,电子通信系统的复杂程度正逐步提高,近年来,随着大容量、高功率无线通信系统的不断发展和应用,而作为射频同轴电缆的无源互调指标也变得越来越重要。其射频同轴电缆及电缆组件所产生的无源互调产物已成为主要的信号干扰源,它严重影响着正常信号的传输,并导致通信系统的性能下降。本文分析了皱纹铜管外 导体 射频同轴电缆无源互调产生的原 因及预防措施,对射频电缆设计 、制造以 选 用提供 一 些 指导意义和参 考价 值 。 2、三阶互调的测试方法 由 于 相 较 三阶互调,偶 数 阶互调以 及高奇 数 阶互调均 在系统频带 外 ,对系统通信的干扰微 乎 其微 ,故 此 处 不再 赘 述 。因此 ,对于 射频同轴电缆一 般 只 讨 论 三阶互调情 况 。 射 频 同 轴 电 缆 三 阶 互 调 的 测 量 与 生 产 控 制 --第 1页射 频 同 轴 电 缆 三 阶 互 调 的 测 量 与 生 产 控 制 --第 1页由于三阶互调产生的原因非常复杂,无源互调的产生目前还不能完全由理论计算来精确获得。我们需要建立了无源互调测试系统来评价无源电子元器件的三阶互调。,无源电子元器件的三阶互调测试方法主要分反向三阶互调测试与正向三阶互调测试(分别简称反射法和传输法)。一般来说,采用反射法的测试三阶互调的指标要求会更加严格,目前,射频同轴电缆及其组件,都采用反射法的测试三阶互调,为了确保整个系统的通信质量,我国对多载波共用的电缆组件的三阶互调产物提出了较高的技术指标,即要求其≤ - 155 dBC(43dBm)。为达到这一指标,必须对射频同轴电缆和连接器进行精细加工和严格测试。 3、射频同轴电缆三阶互调的测试步骤 我公司生产的1/2 超柔和1/2 普通射频同轴电缆都是提供给组件厂家,组件厂家要求为≤ - 158dBC(43d...
