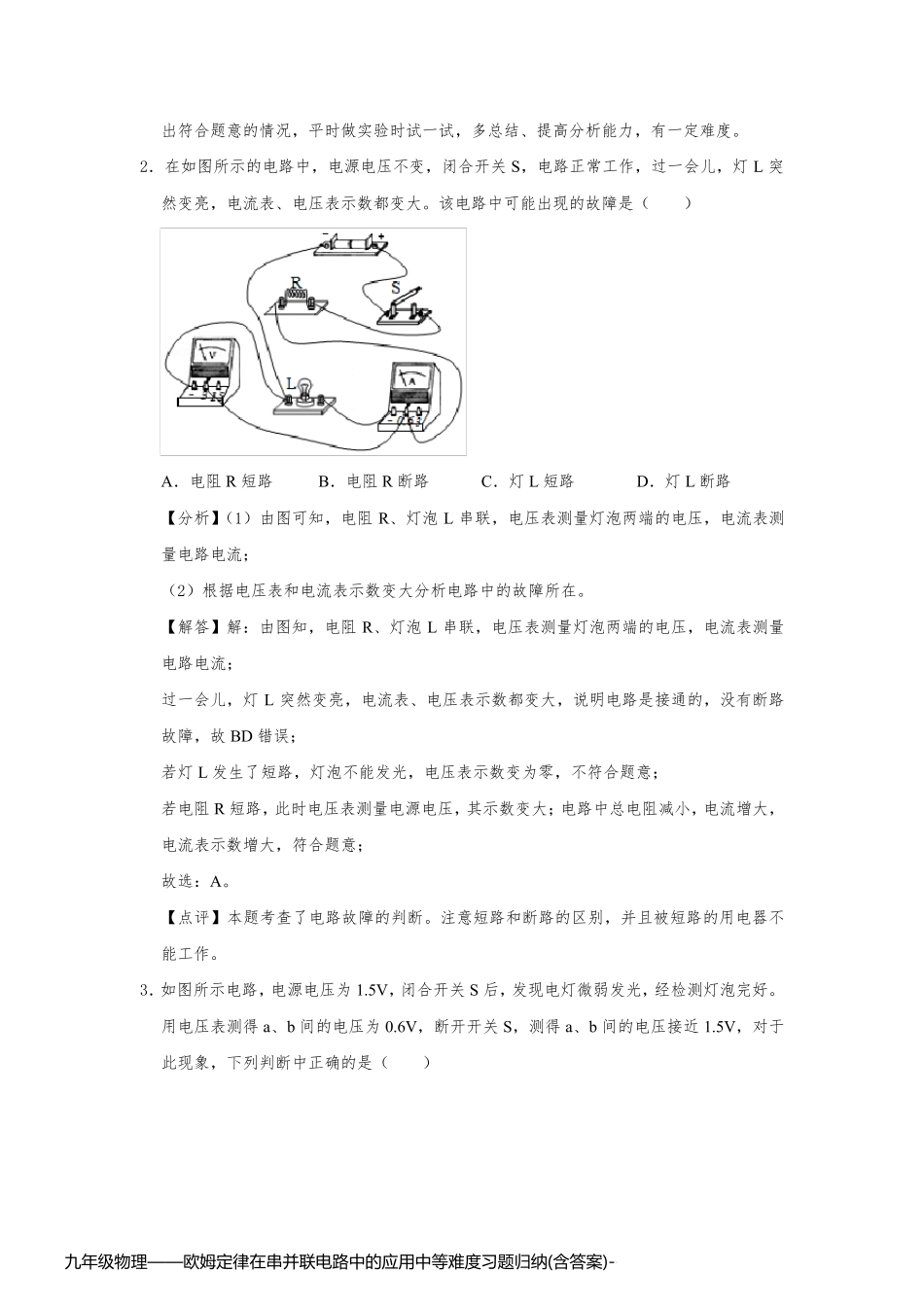

一.选择题(共16 小题) 1.在如图所示的电路中,电源电压保持不变,闭合电键S,电路正常工作。一段时间后,两灯中有一灯熄灭,三个电表中只有一个电表的示数不变,则下列判断中正确的是( ) A.电流表A1 的示数不变、灯L1 开路 B.电压表V 的示数不变、灯L2 开路 C.电流表A1 的示数不变、灯L2 短路 D.电流表A1 的示数不变、灯L2 开路 【分析】由电路图可知,电路正常工作时,L1、L2 并联,电流表A2 测 L2 支路的电流,A1 测干路电流,电压表测电源电压;由题意可知,只有一个灯泡熄灭,电路故障为短路或断路,排除短路的可能; 分别假设两灯中的一灯断路,根据并联电路电流的规律分析电流的变化,找到符合题意的情况即可。 【解答】解: 由电路图可知,电路正常工作时,L1、L2 并联,电流表A2 测 L2 支路的电流,A1 测干路电流,电压表测电源电压; 两灯中有一灯熄灭,若电路故障为短路,则会造成电源短路而烧坏电源,干路上的A1表会被烧坏,其他两电表的示数为 0,因此故障不是短路,只能为断路,C 被排除; 由电路图可知,不论两只灯泡中的那一盏断路,电压表始终测电源的电压,故电压表的示数不变; 原来电流表A1 测两支路的总电流,其中一个灯断路后,A1 只测其中一个支路电流,根据并联电路电流的规律可知,A1 示数会变小,故 AD 错误; 若灯泡 L2 断路,则A2 的示数为 0,由上面分析可知 A1 示数减小,只有电压表示数不变,符合题意,故 B 正确; 故选:B。 【点评】本题考查了学生利用电表示数的变化判断电路故障的分析能力,关键是分析得九年级物理——欧姆定律在串并联电路中的应用中等难度习题归纳(含答案)--第1页九年级物理——欧姆定律在串并联电路中的应用中等难度习题归纳(含答案)--第1页出符合题意的情况,平时做实验时试一试,多总结、提高分析能力,有一定难度。 2.在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过一会儿,灯L 突然变亮,电流表、电压表示数都变大。该电路中可能出现的故障是( ) A.电阻R 短路 B.电阻R 断路 C.灯L 短路 D.灯L 断路 【分析】(1)由图可知,电阻R、灯泡 L 串联,电压表测量灯泡两端的电压,电流表测量电路电流; (2)根据电压表和电流表示数变大分析电路中的故障所在。 【解答】解:由图知,电阻R、灯泡 L 串联,电压表测量灯泡两端的电压,电流表测量电路电流; 过一会儿,灯L 突然变亮,电...
