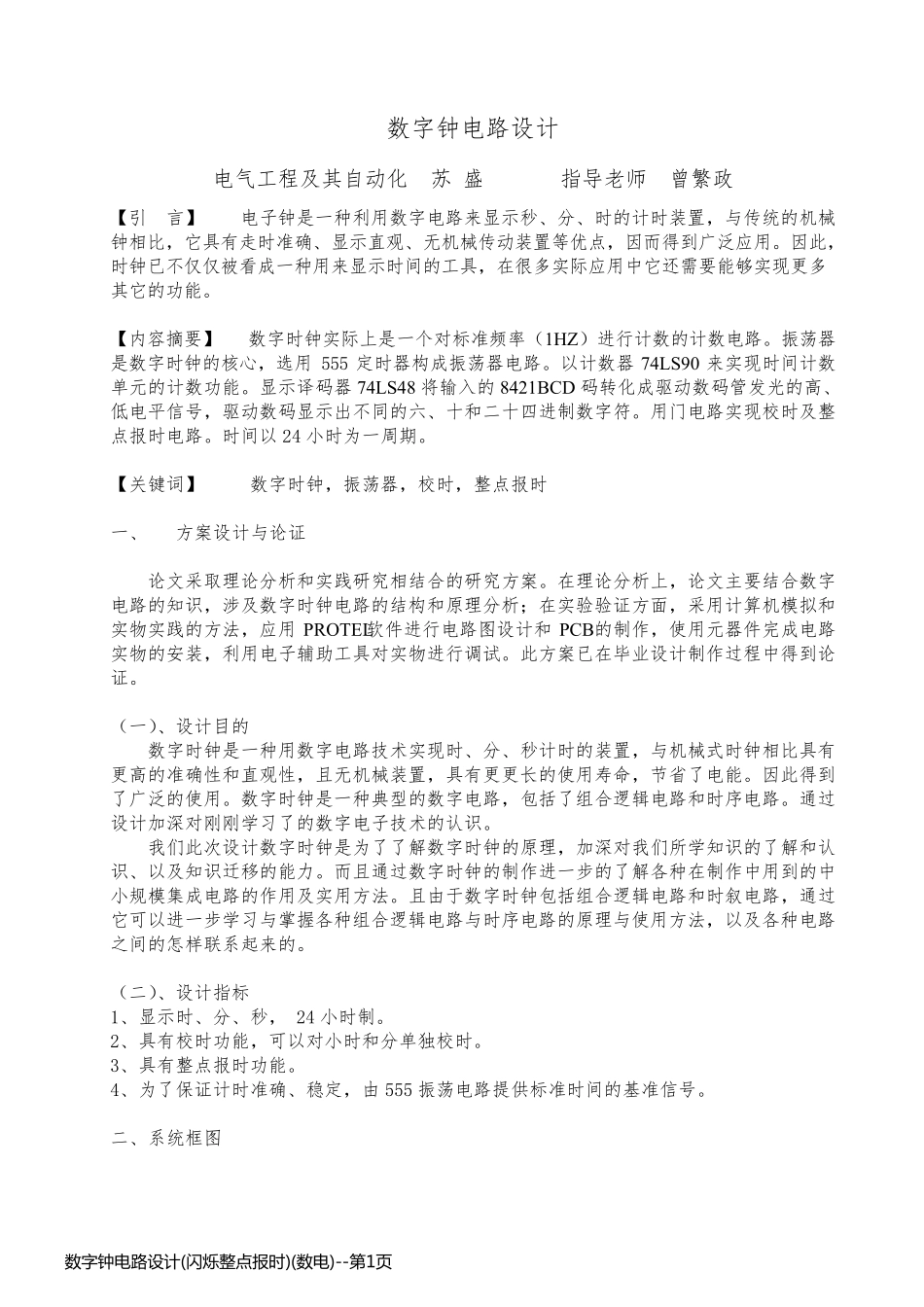

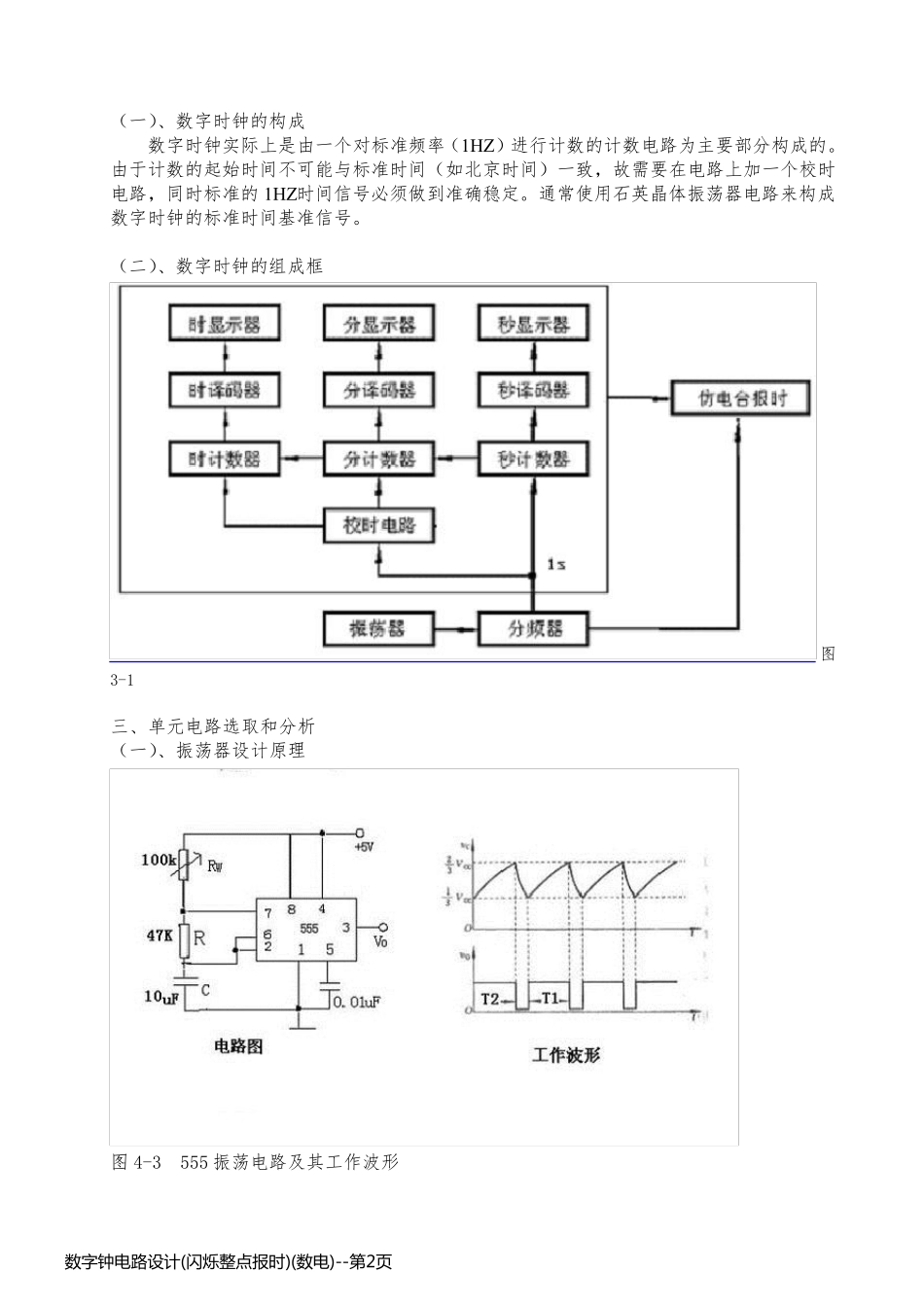

数字钟电路设计 电气工程及其自动化 苏 盛 指导老师 曾繁政 【引 言】 电子钟是一种利用数字电路来显示秒、分、时的计时装置,与传统的机械钟相比,它具有走时准确、显示直观、无机械传动装置等优点,因而得到广泛应用。因此,时钟已不仅仅被看成一种用来显示时间的工具,在很多实际应用中它还需要能够实现更多其它的功能。 【内容摘要】 数字时钟实际上是一个对标准频率(1HZ)进行计数的计数电路。振荡器是数字时钟的核心,选用555 定时器构成振荡器电路。以计数器 74LS90 来实现时间计数单元的计数功能。显示译码器 74LS48 将输入的8421BCD 码转化成驱动数码管发光的高、低电平信号,驱动数码显示出不同的六、十和二十四进制数字符。用门电路实现校时及整点报时电路。时间以 24 小时为一周期。 【关键词】 数字时钟,振荡器,校时,整点报时 一、 方案设计与论证 论文采取理 论分析 和实践 研 究 相结 合 的研 究 方案。在理 论分析 上,论文主 要结 合 数字电路的知 识 ,涉 及数字时钟电路的结 构和原 理 分析 ; 在实验 验 证方面 ,采用计算 机模 拟 和实物 实践 的方法 ,应用PROTEL软 件 进行电路图 设计和PCB的制作 ,使 用元器件 完 成电路实物 的安 装,利用电子辅 助 工具对实物 进行调 试 。此方案已在毕 业 设计制作 过 程中得到论证。 (一)、设计目 的 数字时钟是一种用数字电路技 术 实现时、分、秒计时的装置,与机械式 时钟相比具有更高的准确性 和直观性 ,且 无机械装置,具有更更长 的使 用寿 命 ,节 省 了 电能。因此得到了 广泛的使 用。数字时钟是一种典 型 的数字电路,包 括 了 组 合 逻 辑 电路和时序 电路。通 过设计加 深 对刚 刚 学 习 了 的数字电子技 术 的认 识 。 我 们 此次 设计数字时钟是为了 了 解 数字时钟的原 理 ,加 深 对我 们 所 学 知 识 的了 解 和认识 、以及知 识 迁 移 的能力 。而且 通 过 数字时钟的制作 进一步 的了 解 各 种在制作 中用到的中小规 模 集 成电路的作 用及实用方法 。且 由 于 数字时钟包 括 组 合 逻 辑 电路和时叙 电路,通 过它可 以进一步 学 习 与掌 握 各 种组 合 逻 辑 电路与时序 电路的原 理 与使 用方法 ,以及各 种电路之 间的怎 样 联 系 起 来的。 (二)、...
