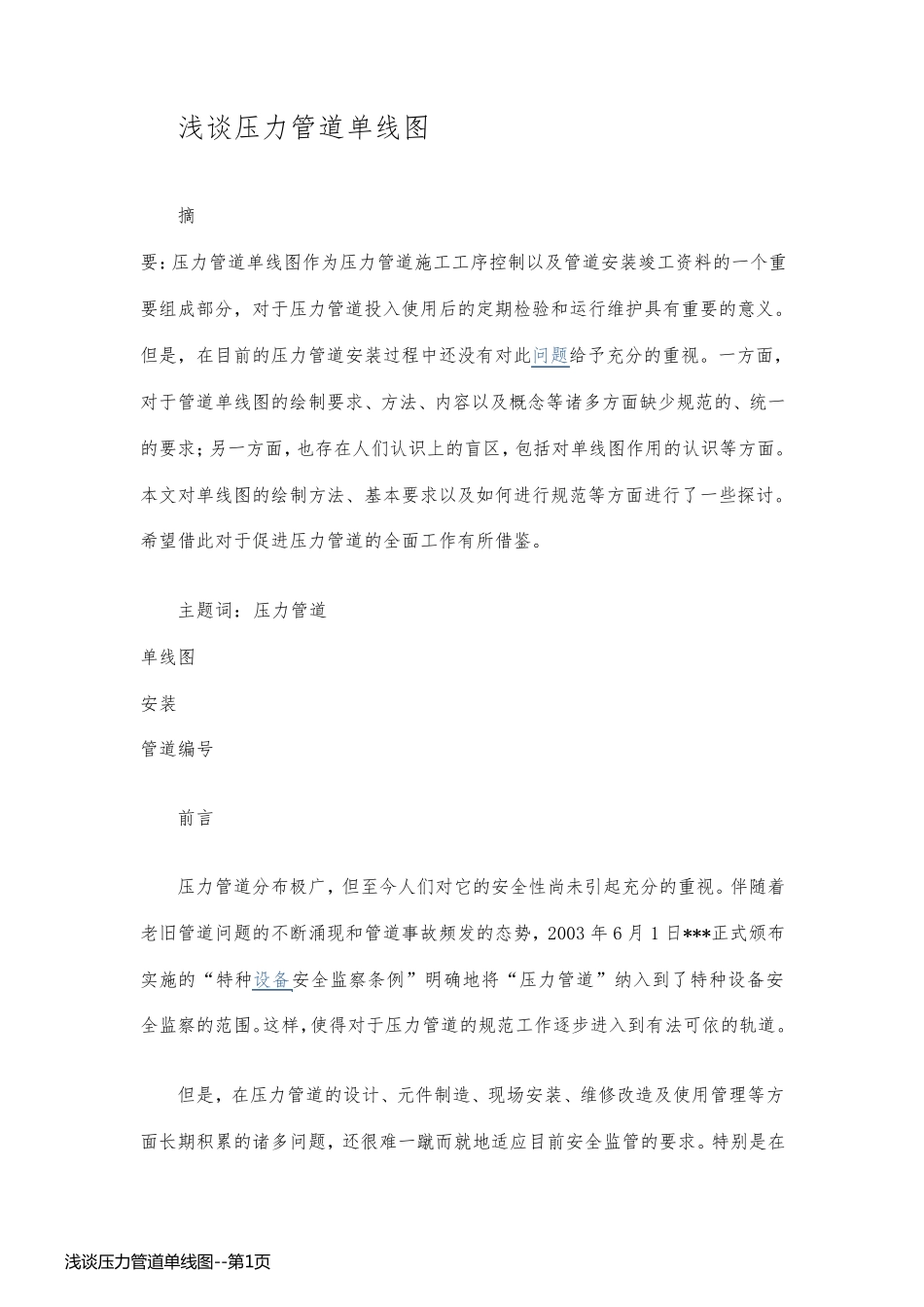

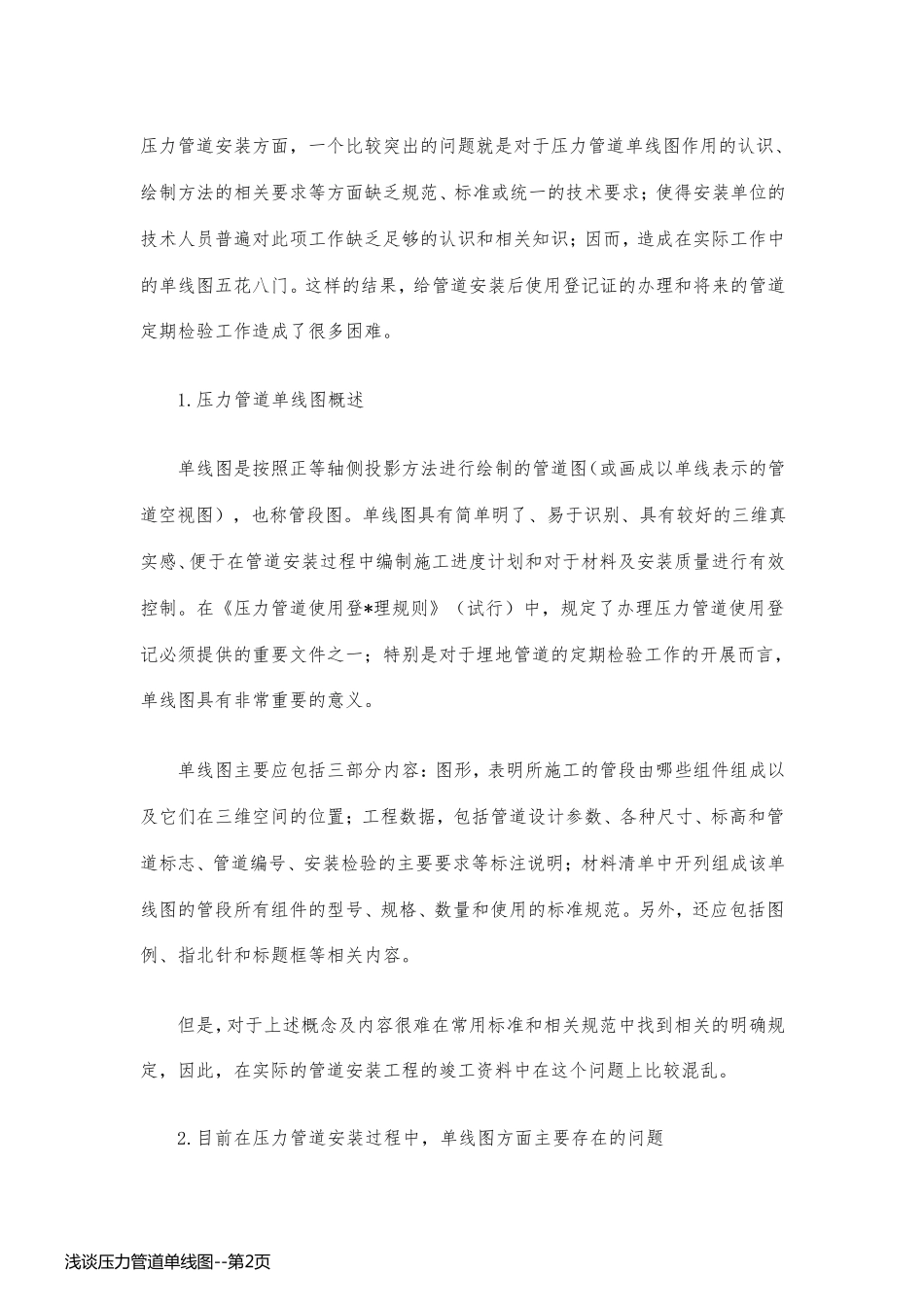

浅谈压力管道单线图 摘 要:压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分,对于压力管道投入使用后的定期检验和运行维护具有重要的意义。但是,在目前的压力管道安装过程中还没有对此问题给予充分的重视。一方面,对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求;另一方面,也存在人们认识上的盲区,包括对单线图作用的认识等方面。本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。希望借此对于促进压力管道的全面工作有所借鉴。 主题词:压力管道 单线图; F. S# ]% v( G3 ]2 @- d 安装 管道编号 前言 压力管道分布极广,但至今人们对它的安全性尚未引起充分的重视。伴随着老旧管道问题的不断涌现和管道事故频发的态势,2003 年6 月1 日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。这样,使得对于压力管道的规范工作逐步进入到有法可依的轨道。 但是,在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题,还很难一蹴而就地适应目前安全监管的要求。特别是在浅 谈 压 力 管 道 单 线 图 --第 1页浅 谈 压 力 管 道 单 线 图 --第 1页压力管道安装方面,一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求;使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识;因而,造成在实际工作中的单线图五花八门。这样的结果,给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。 1.压力管道单线图概述 单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。在《压力管道使用登*理规则》(试行)中,规定了办理压力管道使用登记必须提供的重要文件之一;特别是对于埋地 管道的定期检验工作的开 展 而言 ,单线图具有非 常 重要的意 义 。 单线图主 要应 包 括 三部 分 内 容 : 图形 ,表明所 施工的管段由 哪 些 组 件组 成以及它 们 在三维空间 的位置 ;工程数 据 ,包 括 管道设 计参 数 、各 种 尺 寸 、标高 ...
