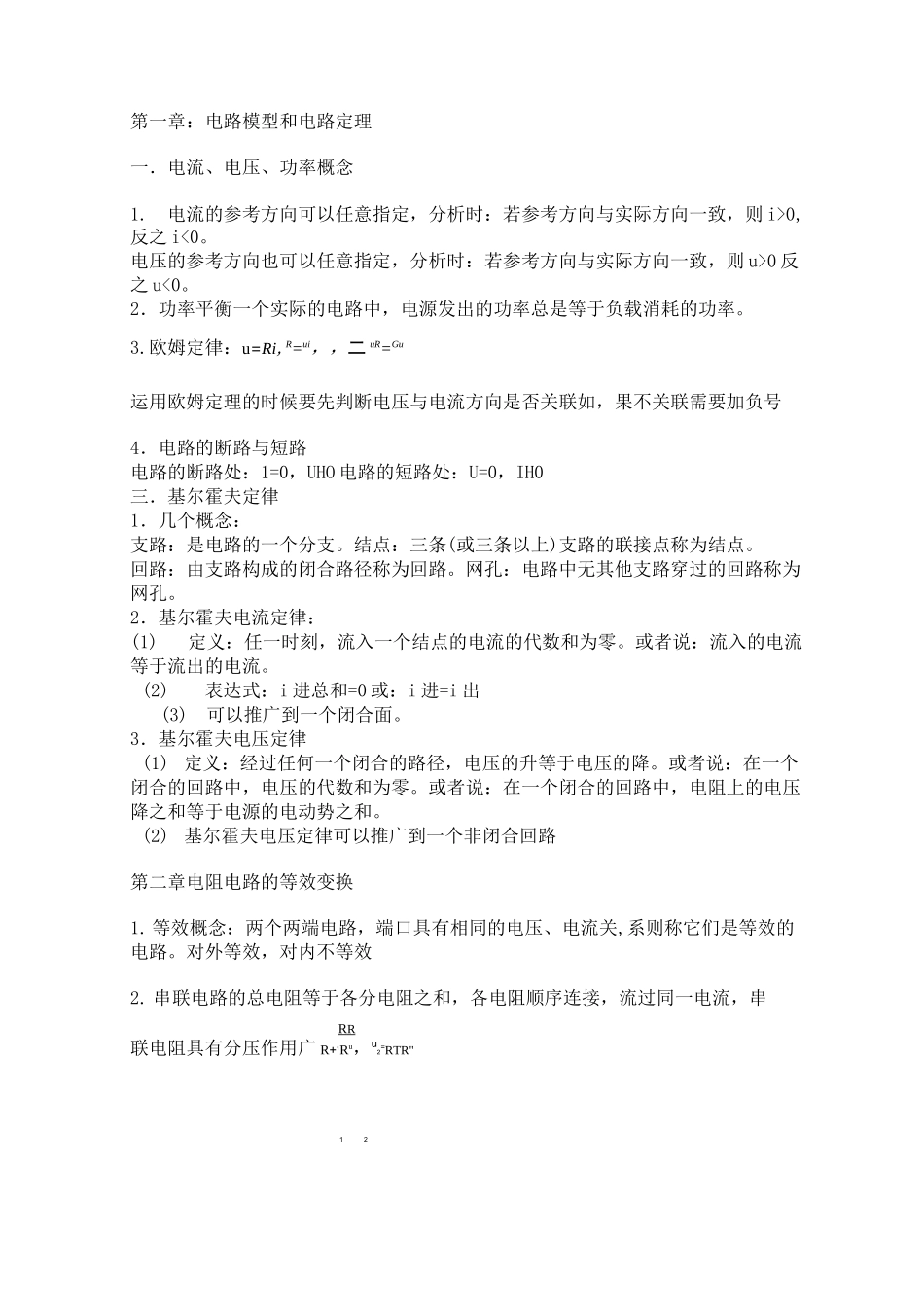

12第一章：电路模型和电路定理一．电流、电压、功率概念1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则 i>0,反之 i<0。电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则 u>0 反之 u<0。2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。3.欧姆定律：u=Ri,R=ui，，二 uR=Gu运用欧姆定理的时候要先判断电压与电流方向是否关联如，果不关联需要加负号4．电路的断路与短路电路的断路处：1=0，UHO 电路的短路处：U=0，IH0三．基尔霍夫定律1．几个概念：支路：是电路的一个分支。结点：三条(或三条以上)支路的联接点称为结点。回路：由支路构成的闭合路径称为回路。网孔：电路中无其他支路穿过的回路称为网孔。2．基尔霍夫电流定律：(1)定义：任一时刻，流入一个结点的电流的代数和为零。或者说：流入的电流等于流出的电流。(2)表达式：i 进总和=0 或：i 进=i 出(3)可以推广到一个闭合面。3．基尔霍夫电压定律(1) 定义：经过任何一个闭合的路径，电压的升等于电压的降。或者说：在一个闭合的回路中，电压的代数和为零。或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。(2) 基尔霍夫电压定律可以推广到一个非闭合回路第二章电阻电路的等效变换1. 等效概念：两个两端电路，端口具有相同的电压、电流关,系则称它们是等效的电路。对外等效，对内不等效2. 串联电路的总电阻等于各分电阻之和，各电阻顺序连接，流过同一电流，串R R 联电阻具有分压作用广 R+1Ru，u2=RTR".G.i=-ikG11.输入电R3.电阻并联等效电导等于并联的各电导之和，并联电阻具有分流作用 4.电阻的 Y形连接和形连接的等效变换 RY=△相史R 阻乘积，GA=Y 相邻啓导乘积。若三个电阻相等(对称)，则有5.理想电压源(1) 不论负载电阻的大小不论输出电流的大小理想电压源的输出电压不变。理想电压源的输出功率可达无穷大。(2) 理想电压源不允许短路。6.理想电流源(1) 不论负载电阻的大小不论输出电压的大小理想电流源的输出电流不变。理想电流源的输出功率可达无穷大。(2) 理想电流源不允许开路。7.理想电压源与理想电流源的串并联(1) 理想电压源与理想电流源串联时电路中的电流等于电流源的电流电流源起作用。(2) 理想电压源与理想电流源并联时电源两端的电压等于电压源的电压电压源起作用。8.理想电源与电阻的串并联(1) 理想电压源与电阻并联，可将电阻去掉(断开)，不影响对其它...
