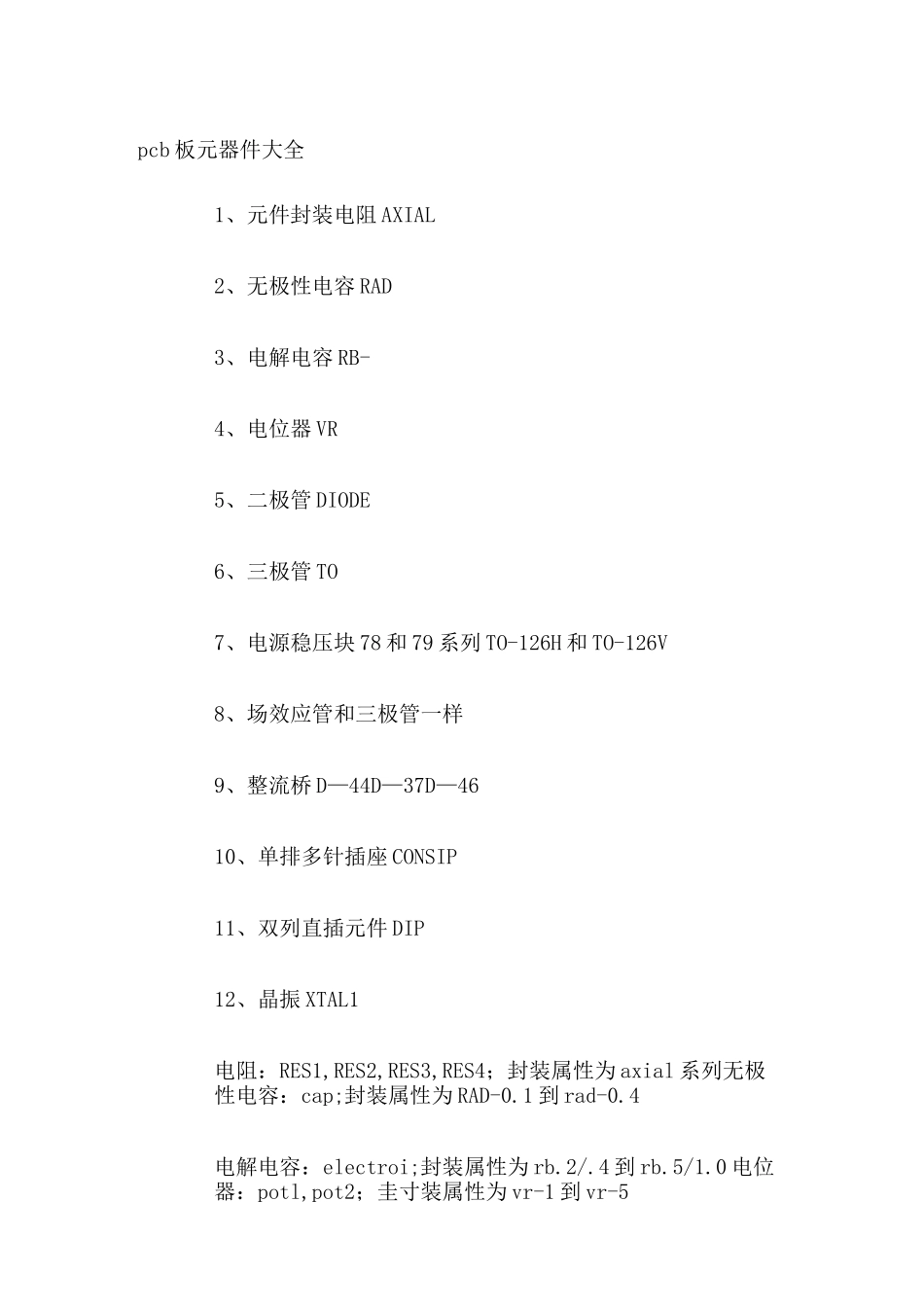

pcb 板元器件大全1、元件封装电阻 AXIAL2、无极性电容 RAD3、电解电容 RB-4、电位器 VR5、二极管 DIODE6、三极管 TO7、电源稳压块 78 和 79 系列 TO-126H 和 TO-126V8、场效应管和三极管一样9、整流桥 D—44D—37D—4610、单排多针插座 CONSIP11、双列直插元件 DIP12、晶振 XTAL1电阻：RES1,RES2,RES3,RES4；封装属性为 axial 系列无极性电容：cap;封装属性为 RAD-0.1 到 rad-0.4电解电容：electroi;封装属性为 rb.2/.4 到 rb.5/1.0 电位器：potl,pot2；圭寸装属性为 vr-1 到 vr-5二极管：封装属性为 diode-0.4（小功率）diode-0.7（大功率）三极管：常见的封装属性为 to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有 78 和 79 系列；78 系列如 7805，7812，7820等;79 系列有 7905，7912，7920 等。常见的封装属性有 tol26h 和tol26v整流桥：BRIDGE1，BRIDGE2：封装属性为 D 系列（D-44，D-37，D-46）电阻：AXIALO.3-AXIAL0.7 其中 0.4-0.7 指电阻的长度，一般用 AXIAL0.4瓷片电容：RADO.1-RAD0.3o 其中 0.1-0.3 指电容大小，一般用 RADO.1电解电容：RB.1/.2-RB.4/.8 其中。1/.2-.4/.8 指电容大小。一般《100uF 用 RB.1/.2，100uF-470uF 用 RB.2/.4，》470uF用 RB.3/o6二极管：DIODE0.4-DIODE0.7 其中 0.4-0.7 指二极管长短,一般用 DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40,其中 8-40 指有多少脚，8 脚的就是DIP8PCB 电路板元器件布局的原则（1）元器件最好单面放置。如果需要双面放置元器件，在底层（BottomLayer）放置插针式元器件，）元器件最好单面放置。就 有 可 能 造 成 电 路 板 不 易 安 放 ， 也 不 利 于 焊 接 ， 所 以 在 底 层（BottomLayer）最好只放置贴片元器在底层（在底层）件，类似常见的计算机显卡 PCB 板上的元器件布置方法。单面放置时只需在电路板的一个面上做丝印层，便于降低成本。（2）合理安排接口元器件的位置和方向。一般来说，作为电路板和外界（电源、信号线）连接的连一般来说，作为电路板和外界（电源、信号线）一般来说接器元器件，通常布置在电路板的边缘，如串口和并口。如果放置在电路板的中央，显然不利于接线，接器元器件，通常布置在电路板的边缘，如串口和并口。也有可能因为其他元器件的阻碍而无法连接。另外在放置接口时要注意接口的方向，使得连接线可以另外...
