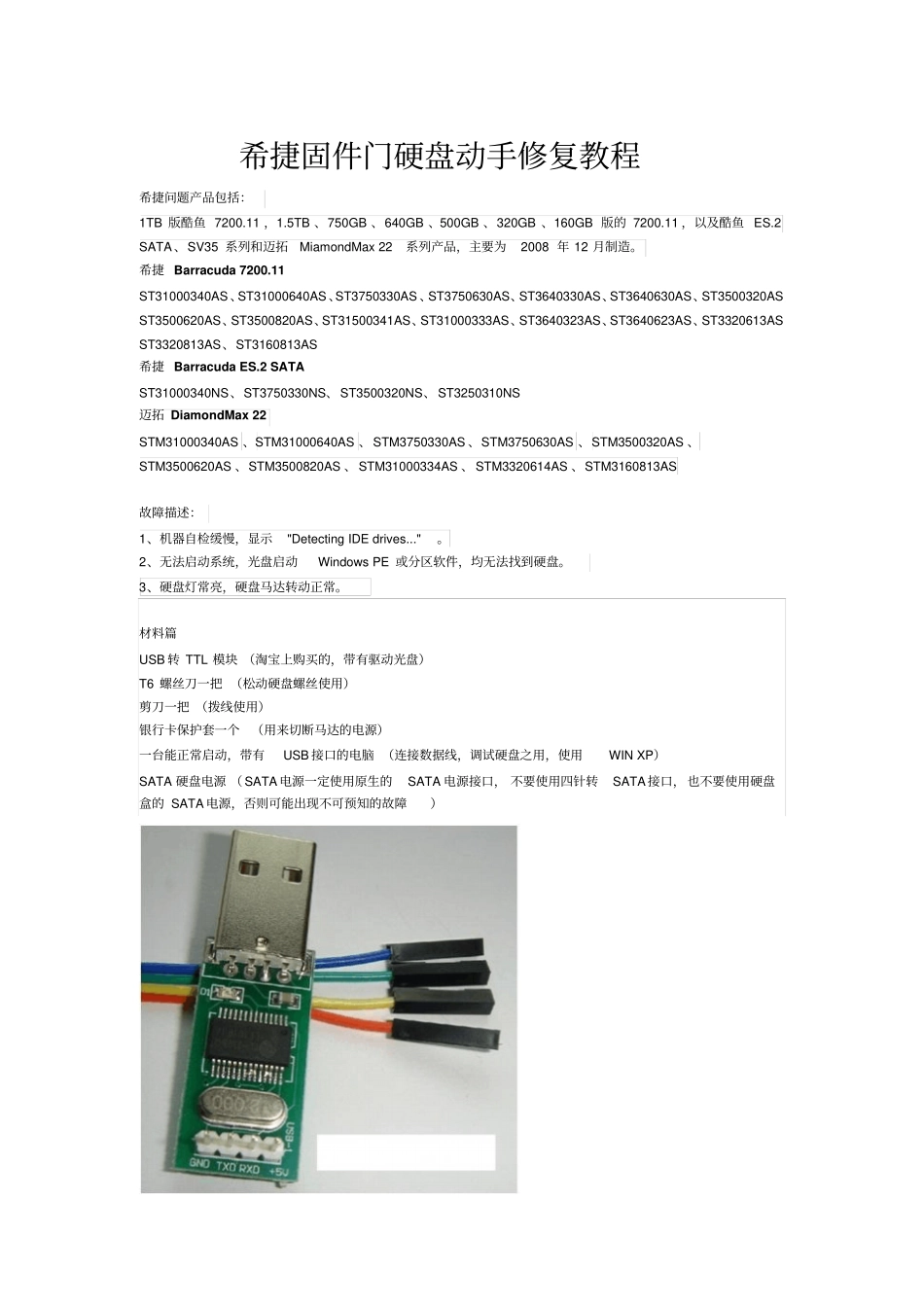

希捷固件门硬盘动手修复教程希捷问题产品包括:1TB 版酷鱼 7200.11 ,1.5TB 、750GB 、640GB 、500GB 、320GB 、160GB 版的 7200.11 ,以及酷鱼 ES.2 SATA 、SV35 系列和迈拓MiamondMax 22系列产品,主要为2008 年 12 月制造。希捷 Barracuda 7200.11 ST31000340AS 、ST31000640AS 、ST3750330AS 、ST3750630AS、ST3640330AS、ST3640630AS、ST3500320AS ST3500620AS、ST3500820AS、ST31500341AS、ST31000333AS、ST3640323AS、ST3640623AS、ST3320613AS ST3320813AS、ST3160813AS 希捷 Barracuda ES.2 SATA ST31000340NS、ST3750330NS、 ST3500320NS、 ST3250310NS 迈拓 DiamondMax 22STM31000340AS 、STM31000640AS 、 STM3750330AS 、STM3750630AS 、STM3500320AS 、STM3500620AS 、STM3500820AS 、 STM31000334AS 、 STM3320614AS 、STM3160813AS故障描述:1、机器自检缓慢,显示"Detecting IDE drives..."。2、无法启动系统,光盘启动Windows PE 或分区软件,均无法找到硬盘。3、硬盘灯常亮,硬盘马达转动正常。材料篇USB 转 TTL 模块 (淘宝上购买的,带有驱动光盘)T6 螺丝刀一把 (松动硬盘螺丝使用)剪刀一把 (拨线使用)银行卡保护套一个(用来切断马达的电源)一台能正常启动,带有USB 接口的电脑 (连接数据线,调试硬盘之用,使用WIN XP)SATA 硬盘电源 ( SATA 电源一定使用原生的SATA 电源接口, 不要使用四针转SATA 接口, 也不要使用硬盘盒的 SATA 电源,否则可能出现不可预知的故障)制作篇1、连接硬盘。硬盘的串口端一般是用不上的,USB 转 TTL 模块 就是要连接硬盘上的串口。使用耳机线做固定可以很方便地将USB 转 TTL 模块 与硬盘连接起来。重要提示:请注意下图硬盘串口部分,TX、 RX 左边还有两个针脚被套着的(已被短接)。这两个针脚需要短接,否则在激活超级终端的时候会出现问题。注意:连接时,是 将 USB 转 TTL 模块上的TX 与硬盘上的RX 相连,将 USB 转 TTL 模块上的 RX 与硬盘上的 TX 相连。2、切断马达电源。我使用的是银行卡套,塑料绝缘材料,剪下一片,有2cm 宽即可。拆下硬盘PCB 板上离马达最近的螺丝,同时也拧送另外几颗,按照下图把塑料片塞进去。(有条件可以拆开所有6 颗螺丝,看看马达金手指与PCB 电路板上的触电位置。我的硬盘还没有过保,有个封条,所以没有完全拆开。)如果塞好后不放心,可...
