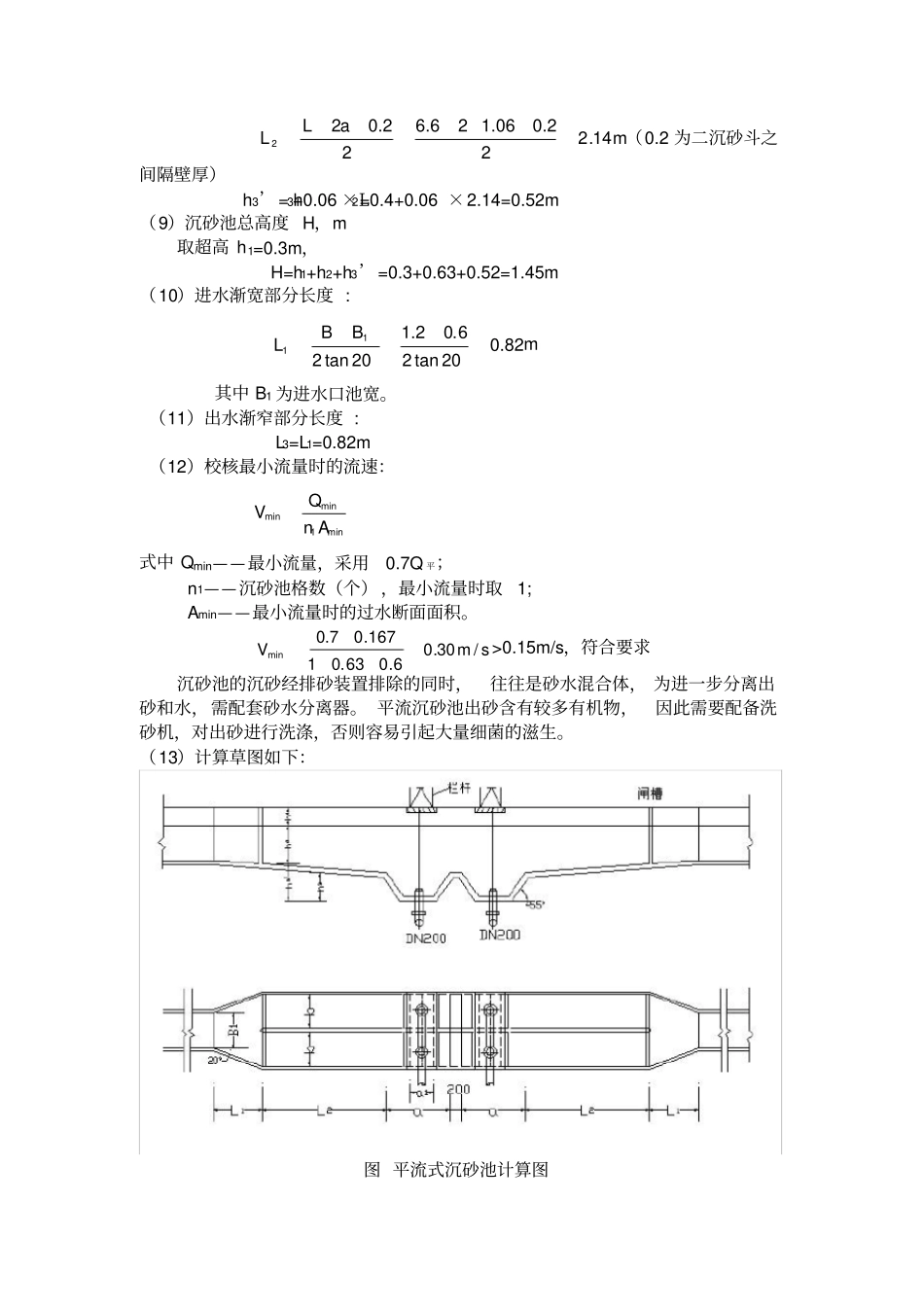

平流沉砂池的设计计算例题1. 设计参数设计流量： Qmac=167L/s设计流速： v=0.22m/s水力停留时间： t=30s2. 设计计算（1）沉砂池长度：L=vt=0.22 ×30=6.6m（2）水流断面积：A=Q/v=0.167/0.22=0.76m2（3）沉砂池总宽度， B：nbB取 n=2，每格宽 b=0.6m；则：B=nb=2×0.6m=1.2m (4)有效水深 h2,m:h2=BA =2.176.0=0.63m（5）沉砂斗容积 V, m351086400max XTQV式中 X——城市污水沉砂量， m3/105m3 污水，取 X=3m3/105m3 污水；T——清除沉砂的间隔时间，d,取 T=2d；35587.0108640023167.01086400mXTQV平（6）每个沉砂斗容积V0，m3：设每一分格有两个沉砂斗，共有4 个沉砂斗。则：V0 =2287.0=0.22 m3（7）沉砂斗尺寸沉砂斗底宽 a1=0.5m，斗壁与水平面的倾角为55° ，斗高 h3=0.4m，则沉砂斗上口宽：maha06.15.055tan4.0255tan213沉砂斗容积：322212325.05.025.006.1206.1264.022261maaaahV（略大于 V0=0.22m3，符合要求）（8）沉砂室高度， h3’m采用重力排砂，设池底坡度为0.06，坡向沉砂斗。沉砂室有两部分组成：一部分是沉砂斗，另一部分为沉砂池坡向沉砂斗的过渡部分，沉砂室的宽度为L=2.0)a(22L。maLL14.222.006.126.622.022（0.2 为二沉砂斗之间隔壁厚）h3’= h3+0.06 ×L2=0.4+0.06 ×2.14=0.52m（9）沉砂池总高度 H，m取超高 h1=0.3m，H=h1+h2+h3’=0.3+0.63+0.52=1.45m（10）进水渐宽部分长度 :mBBL82.020tan26.02.120tan211其中 B1 为进水口池宽。（11）出水渐窄部分长度 :L3=L1=0.82m（12）校核最小流量时的流速：min1minminAnQV式中 Qmin——最小流量，采用0.7Q 平；n1——沉砂池格数（个） ，最小流量时取1;Amin——最小流量时的过水断面面积。smV/30.06.063.01167.07.0min>0.15m/s，符合要求沉砂池的沉砂经排砂装置排除的同时，往往是砂水混合体， 为进一步分离出砂和水，需配套砂水分离器。 平流沉砂池出砂含有较多有机物，因此需要配备洗砂机，对出砂进行洗涤，否则容易引起大量细菌的滋生。（13）计算草图如下：图 平流式沉砂池计算图
