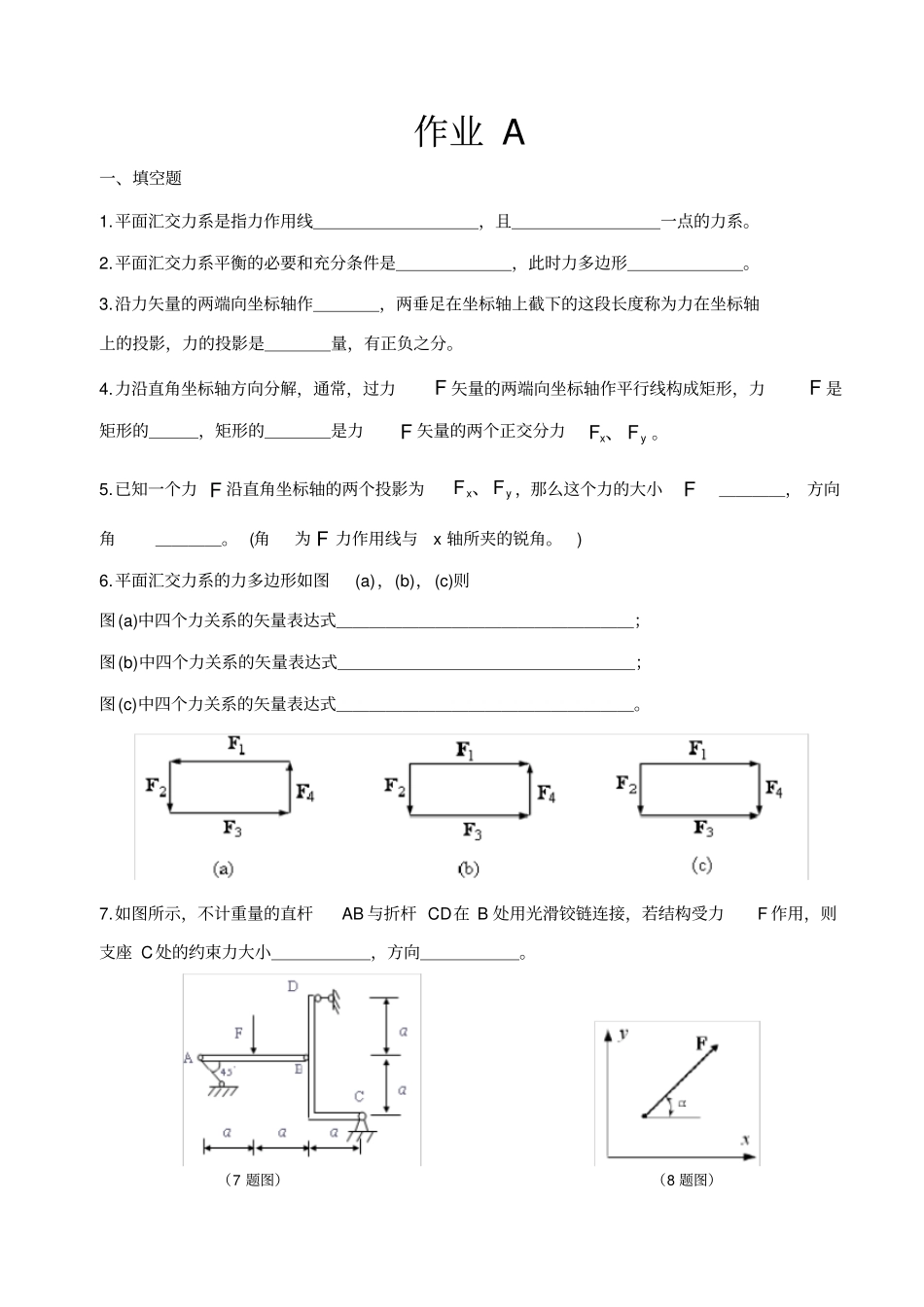

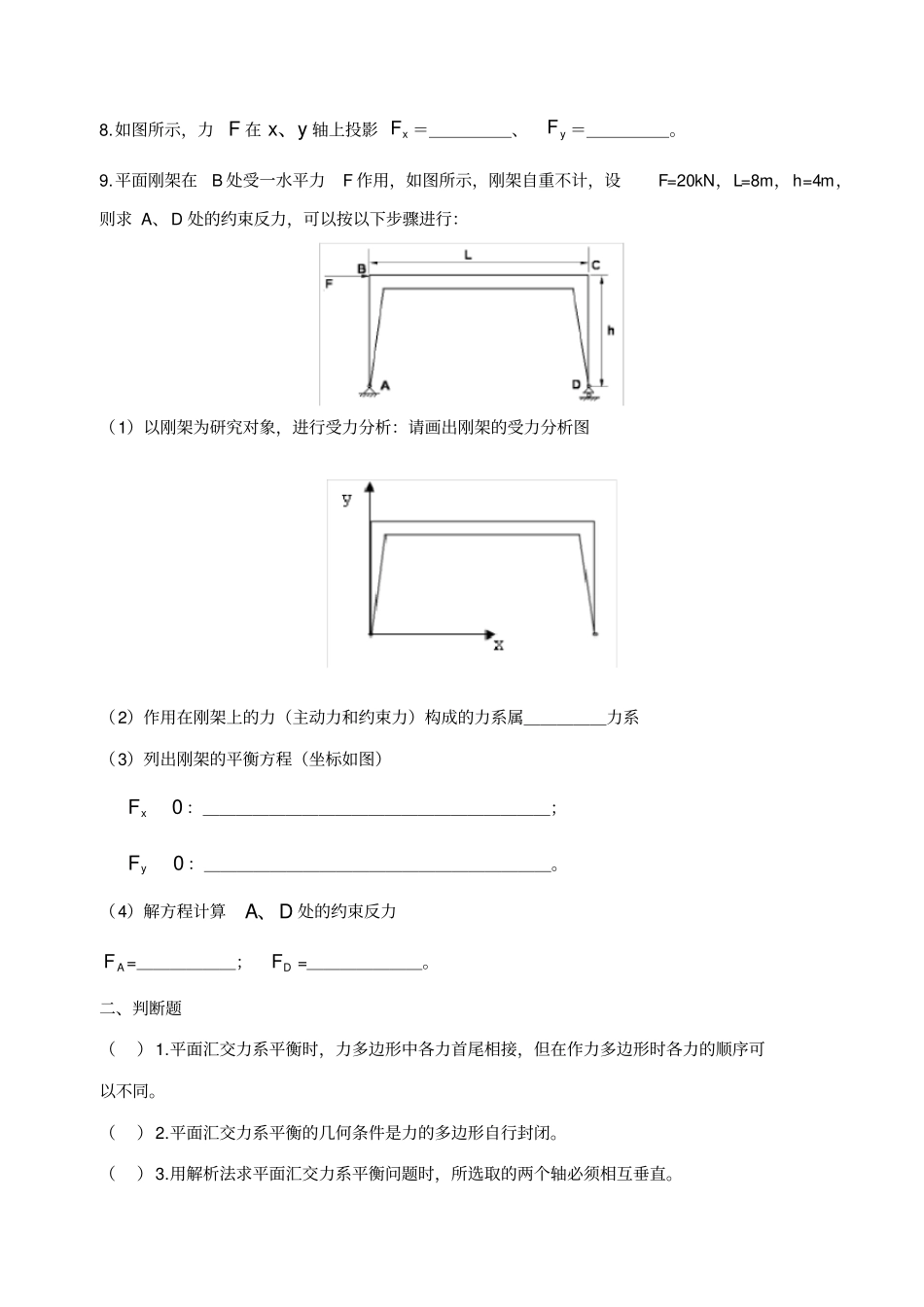

作业 A一、填空题1.平面汇交力系是指力作用线＿＿＿＿＿＿＿＿＿＿，且＿＿＿＿＿＿＿＿＿一点的力系。2.平面汇交力系平衡的必要和充分条件是＿＿＿＿＿＿＿，此时力多边形＿＿＿＿＿＿＿。3.沿力矢量的两端向坐标轴作＿＿＿＿，两垂足在坐标轴上截下的这段长度称为力在坐标轴上的投影，力的投影是＿＿＿＿量，有正负之分。4.力沿直角坐标轴方向分解，通常，过力F 矢量的两端向坐标轴作平行线构成矩形，力F 是矩形的＿＿＿，矩形的＿＿＿＿是力F 矢量的两个正交分力yxFF 、。5.已知一个力 F 沿直角坐标轴的两个投影为yxFF 、，那么这个力的大小F＿＿＿＿， 方向角＿＿＿＿。 (角为 F 力作用线与x 轴所夹的锐角。) 6.平面汇交力系的力多边形如图(a)，(b)，(c)则图(a)中四个力关系的矢量表达式＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；图(b)中四个力关系的矢量表达式＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；图(c)中四个力关系的矢量表达式＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。7.如图所示，不计重量的直杆AB 与折杆 CD在 B 处用光滑铰链连接，若结构受力F 作用，则支座 C处的约束力大小＿＿＿＿＿＿，方向＿＿＿＿＿＿。（7 题图）（8 题图）8.如图所示，力 F 在yx、轴上投影xF ＝＿＿＿＿＿、yF ＝＿＿＿＿＿。9.平面刚架在B 处受一水平力F 作用，如图所示，刚架自重不计，设F=20kN，L=8m，h=4m，则求 A、D 处的约束反力，可以按以下步骤进行：（1）以刚架为研究对象，进行受力分析：请画出刚架的受力分析图（2）作用在刚架上的力（主动力和约束力）构成的力系属＿＿＿＿＿力系（3）列出刚架的平衡方程（坐标如图）0xF：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；0yF：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。（4）解方程计算DA、处的约束反力AF =＿＿＿＿＿＿；DF=＿＿＿＿＿＿＿。二、判断题（）1.平面汇交力系平衡时，力多边形中各力首尾相接，但在作力多边形时各力的顺序可以不同。（）2.平面汇交力系平衡的几何条件是力的多边形自行封闭。（）3.用解析法求平面汇交力系平衡问题时，所选取的两个轴必须相互垂直。（）4.当平面汇交力系平衡时，选择几个投影轴就能列出几个独立的平衡方程。三、选择题1.汇交于O 点的平面汇交力系，其平衡方程式可表示为二力矩形式。即0)(iAMF，0)(iBMF但必须 (＿＿ )。（A）A、B 两点中有一点与O 点重合；（B）点 O 不在 A、 B两点的连线上；（C）点 O 应在...
