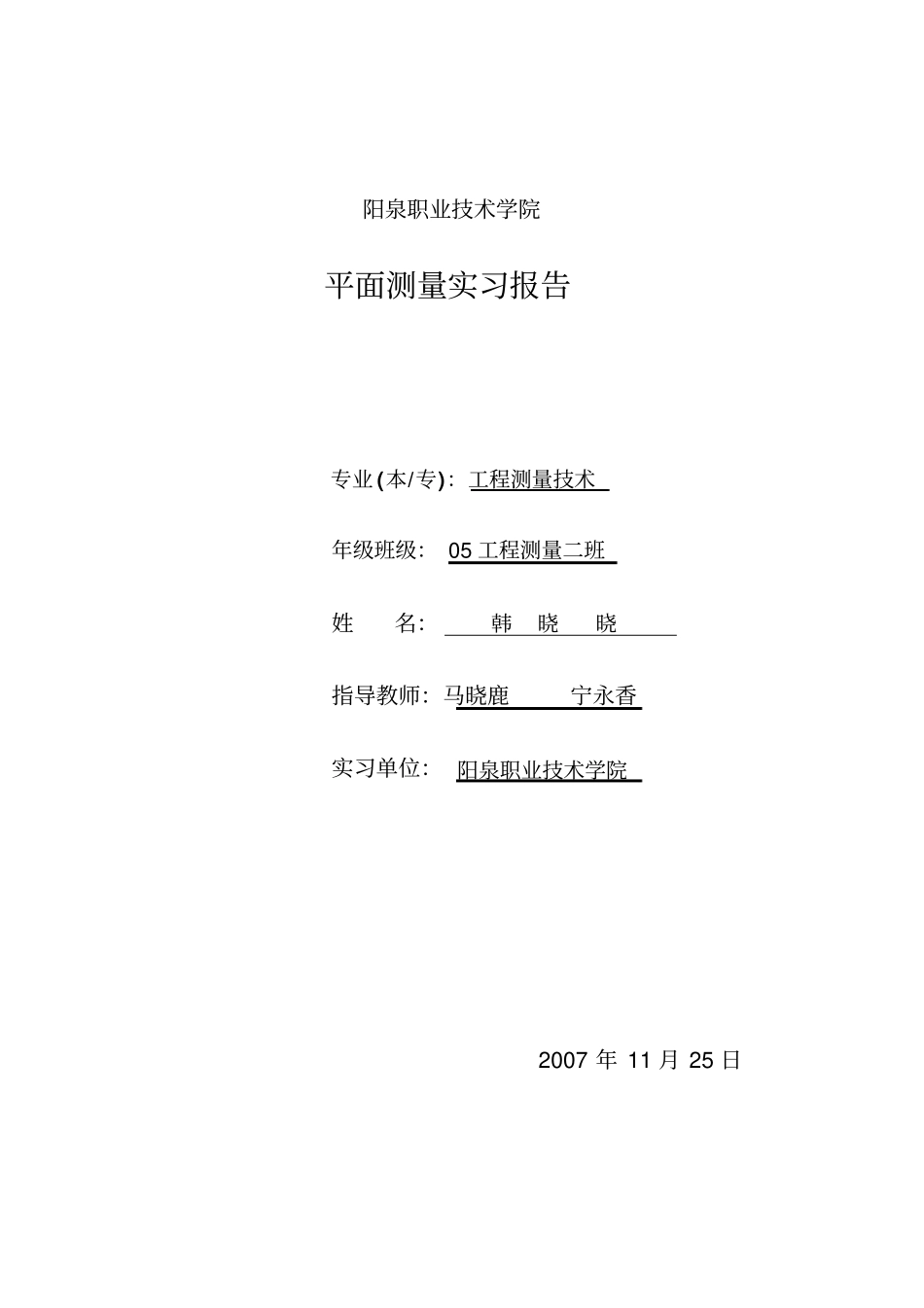

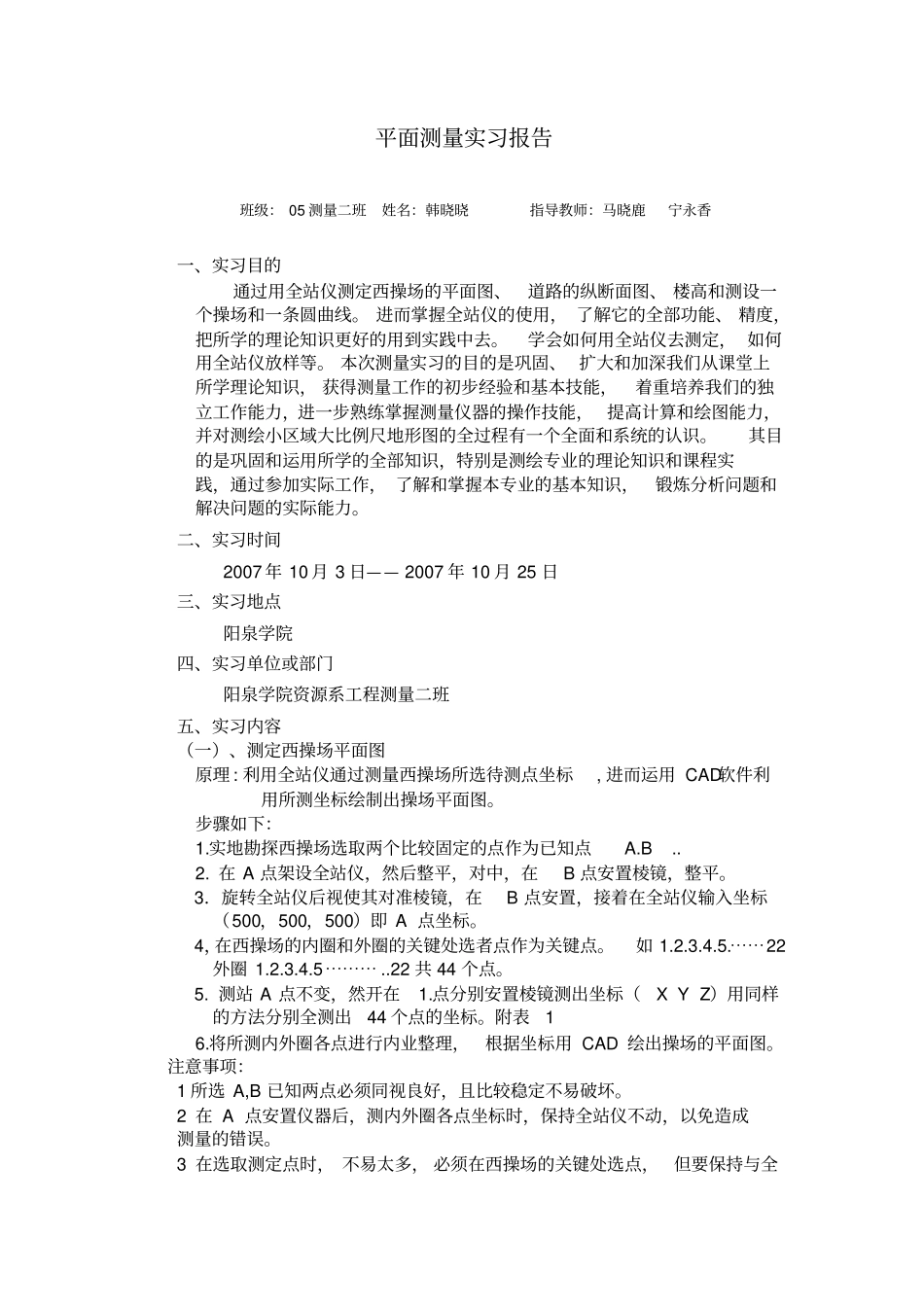

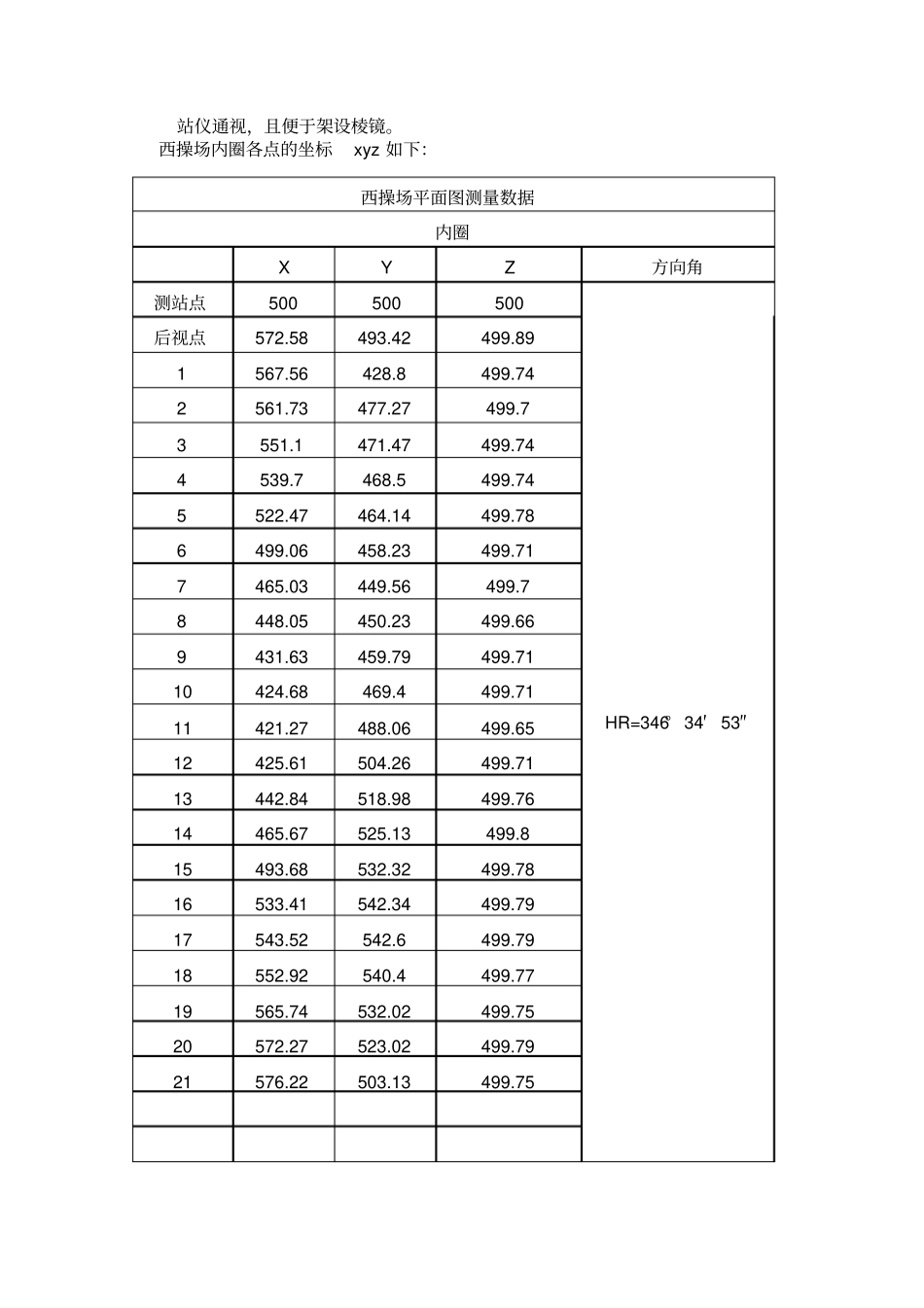

阳泉职业技术学院平面测量实习报告专业 (本/专)：工程测量技术年级班级： 05 工程测量二班姓名：韩晓晓指导教师：马晓鹿宁永香实习单位： 阳泉职业技术学院2007 年 11 月 25 日平面测量实习报告班级： 05 测量二班姓名：韩晓晓指导教师：马晓鹿宁永香一、实习目的通过用全站仪测定西操场的平面图、道路的纵断面图、 楼高和测设一个操场和一条圆曲线。 进而掌握全站仪的使用， 了解它的全部功能、 精度，把所学的理论知识更好的用到实践中去。学会如何用全站仪去测定， 如何用全站仪放样等。 本次测量实习的目的是巩固、 扩大和加深我们从课堂上所学理论知识， 获得测量工作的初步经验和基本技能，着重培养我们的独立工作能力，进一步熟练掌握测量仪器的操作技能， 提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识。其目的是巩固和运用所学的全部知识，特别是测绘专业的理论知识和课程实践，通过参加实际工作， 了解和掌握本专业的基本知识，锻炼分析问题和解决问题的实际能力。二、实习时间2007 年 10 月 3 日—— 2007 年 10 月 25 日三、实习地点阳泉学院四、实习单位或部门阳泉学院资源系工程测量二班五、实习内容（一）、测定西操场平面图原理 : 利用全站仪通过测量西操场所选待测点坐标, 进而运用 CAD软件利用所测坐标绘制出操场平面图。步骤如下：1.实地勘探西操场选取两个比较固定的点作为已知点A.B .. 2. 在 A 点架设全站仪，然后整平，对中，在B 点安置棱镜，整平。3．旋转全站仪后视使其对准棱镜，在B 点安置，接着在全站仪输入坐标（500，500，500）即 A 点坐标。4，在西操场的内圈和外圈的关键处选者点作为关键点。如 1.2.3.4.5.⋯⋯22外圈 1.2.3.4.5 ⋯⋯⋯ ..22 共 44 个点。5. 测站 A 点不变，然开在1.点分别安置棱镜测出坐标（X Y Z）用同样的方法分别全测出44 个点的坐标。附表1 6.将所测内外圈各点进行内业整理，根据坐标用 CAD 绘出操场的平面图。注意事项：1 所选 A,B 已知两点必须同视良好，且比较稳定不易破坏。2 在 A 点安置仪器后，测内外圈各点坐标时，保持全站仪不动，以免造成测量的错误。3 在选取测定点时， 不易太多， 必须在西操场的关键处选点，但要保持与全站仪通视，且便于架设棱镜。西操场内圈各点的坐标xyz 如下：西操场平面图测量数据内圈X Y Z 方向角测站点500 500 500 HR=346° 34′ 53...
