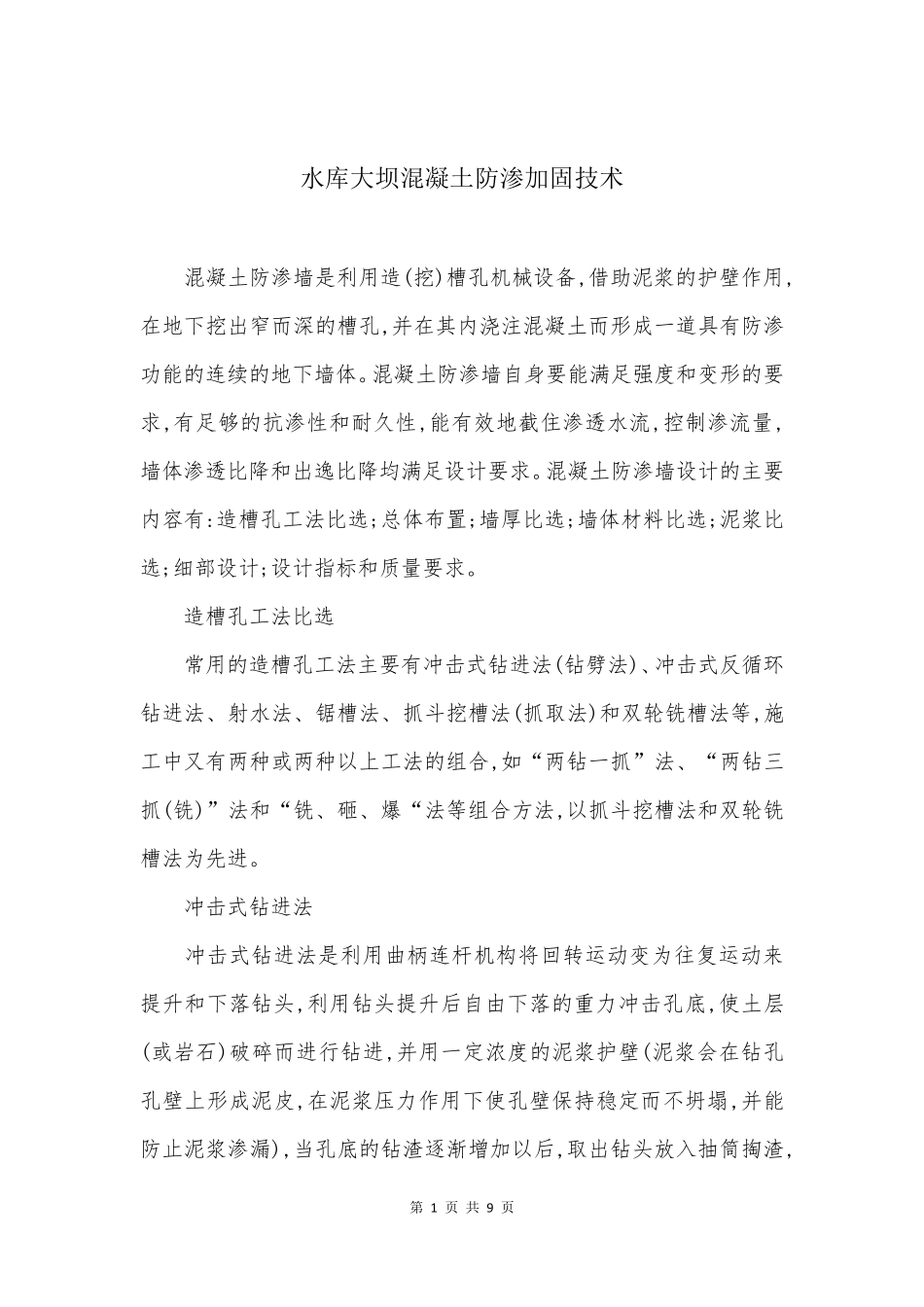

第 1 页 共 9 页 水库大坝混凝土防渗加固技术 混凝土防渗墙是利用造(挖)槽孔机械设备,借助泥浆的护壁作用,在地下挖出窄而深的槽孔,并在其内浇注混凝土而形成一道具有防渗功能的连续的地下墙体。混凝土防渗墙自身要能满足强度和变形的要求,有足够的抗渗性和耐久性,能有效地截住渗透水流,控制渗流量,墙体渗透比降和出逸比降均满足设计要求。混凝土防渗墙设计的主要内容有:造槽孔工法比选;总体布置;墙厚比选;墙体材料比选;泥浆比选;细部设计;设计指标和质量要求。 造槽孔工法比选 常用的造槽孔工法主要有冲击式钻进法(钻劈法)、冲击式反循环钻进法、射水法、锯槽法、抓斗挖槽法(抓取法)和双轮铣槽法等,施工中又有两种或两种以上工法的组合,如“两钻一抓”法、“两钻三抓(铣)”法和“铣、砸、爆“法等组合方法,以抓斗挖槽法和双轮铣槽法为先进。 冲击式钻进法 冲击式钻进法是利用曲柄连杆机构将回转运动变为往复运动来提升和下落钻头,利用钻头提升后自由下落的重力冲击孔底,使土层(或岩石)破碎而进行钻进,并用一定浓度的泥浆护壁(泥浆会在钻孔孔壁上形成泥皮,在泥浆压力作用下使孔壁保持稳定而不坍塌,并能防止泥浆渗漏),当孔底的钻渣逐渐增加以后,取出钻头放入抽筒掏渣, 第 2 页 共 9 页 成孔后采用水下直升导管法浇注混凝土,混凝土靠自重和自流平衡特性而至密实形成一段混凝土墙体,墙段间一般用钻凿法连接。冲击式钻进法是世界上最早采用的工法,该工法在各种土、砂层、砾石、卵石、漂石、软岩、硬岩中都能使用,工效较低。国产主要机型是CZ—22 和CZ—30 型,钻具包括钻头和抽筒两部分,钻头又可分为空心钻头、一字钻头、十字钻头、圆钻头、角锥钻头和双反弧钻头等。 冲击式反循环钻进法 冲击式反循环钻进法是在冲击式钻进法的基础上,在空心套筒式钻头中心设置排渣管,利用反循环砂石泵将钻渣与循环浆液经排渣管及循环管路,从孔底连续地抽入设在地面的泥浆净化装置进行净化,净化后的泥浆经循环浆池注入槽孔循环使用,通过这一循环,钻机完成钻进及排渣作业,直至造孔完毕。由于采用反循环出渣方式,从而大大提高了钻进效率。冲击式反循环钻机最早由法国公司在20 世纪50年代研制成功,我国水利水电基础工程局于20 世纪90 年代研制成功CZF-1200 型冲击式反循环钻机,同时地矿部门也研制成功CJF-20 型冲击式反循环钻机,目前国产机型主要是CZF—1200、CZF—1500、CJF—20 和CJF—12 型。 射水法 射水法是利用水泵送水至成形器中的射...
