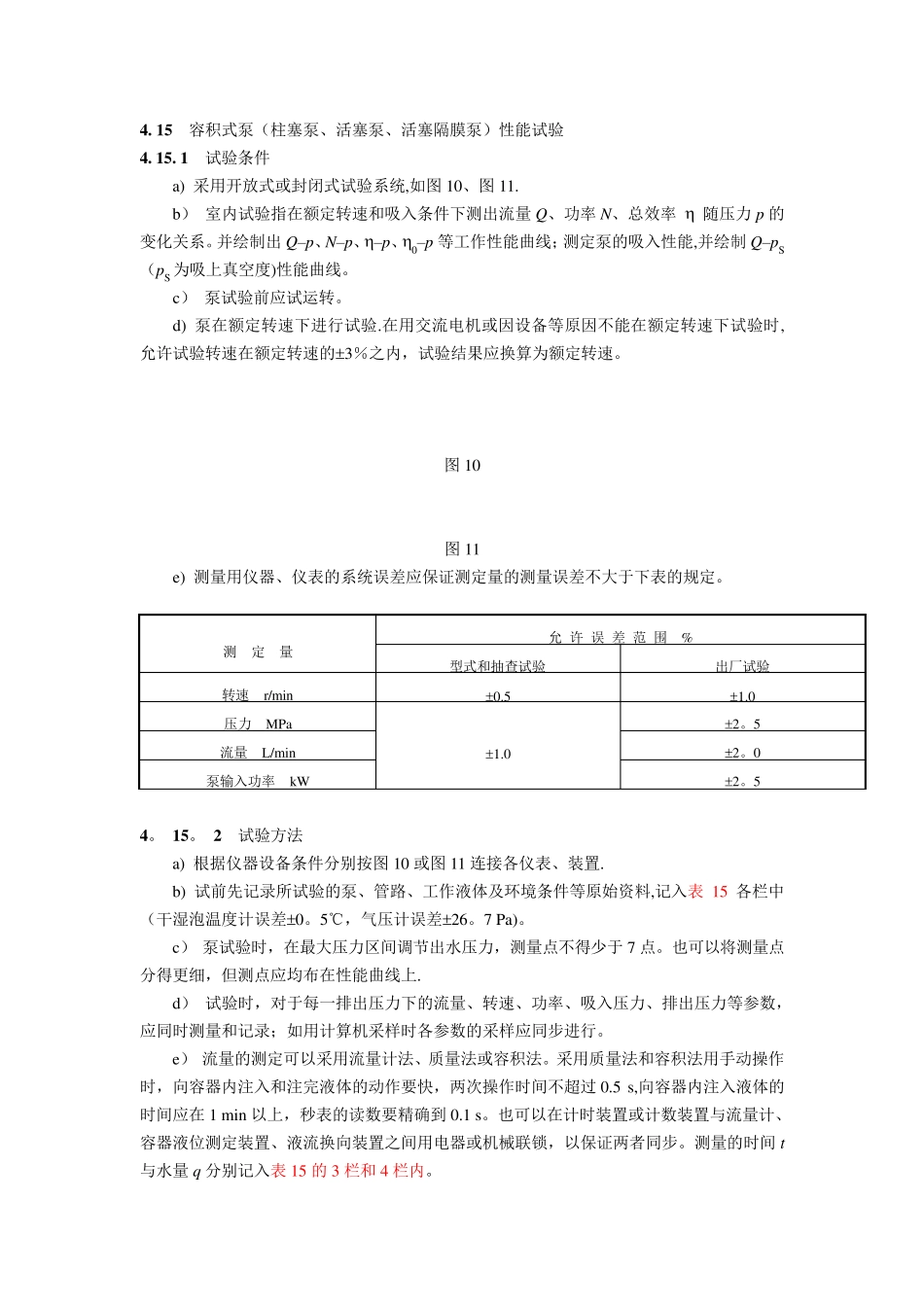

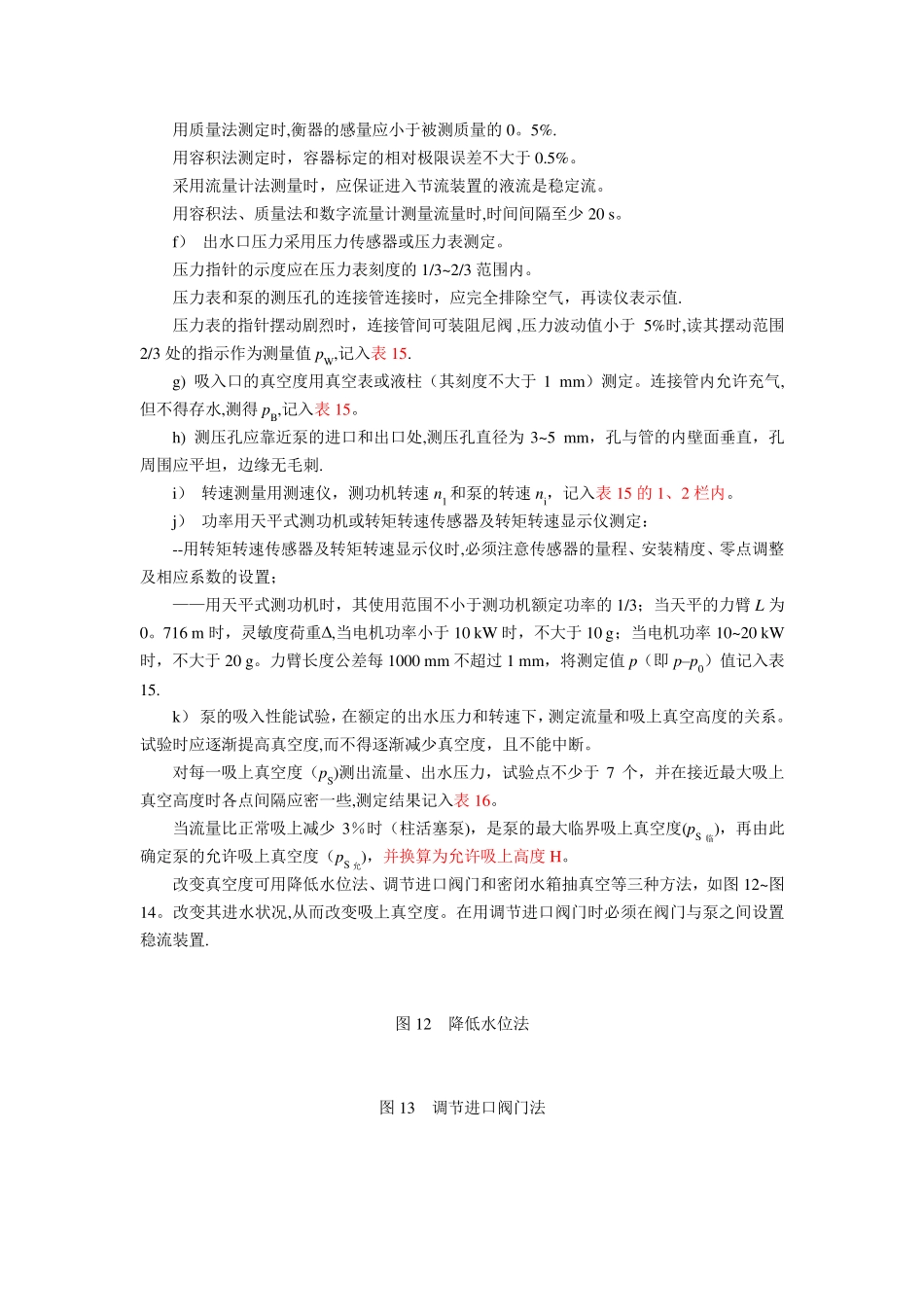

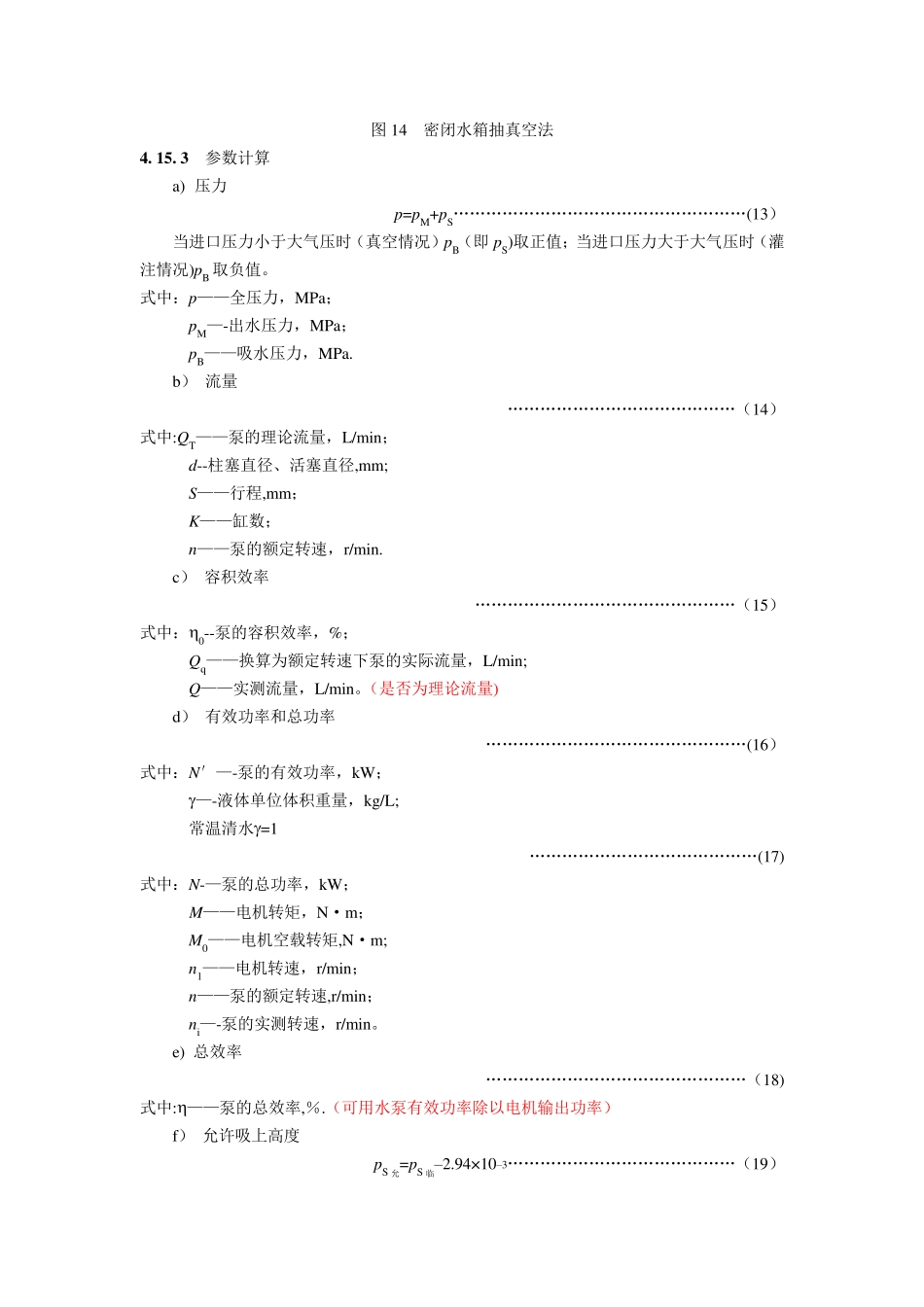

4. 15 容积式泵（柱塞泵、活塞泵、活塞隔膜泵）性能试验 4. 15. 1 试验条件 a) 采用开放式或封闭式试验系统,如图10、图11. b） 室内试验指在额定转速和吸入条件下测出流量Q、功率N、总效率  随压力p 的变化关系。并绘制出Q–p、N–p、–p、0–p 等工作性能曲线；测定泵的吸入性能,并绘制Q–pS（pS 为吸上真空度)性能曲线。 c） 泵试验前应试运转。 d) 泵在额定转速下进行试验.在用交流电机或因设备等原因不能在额定转速下试验时,允许试验转速在额定转速的3％之内，试验结果应换算为额定转速。 图10 图11 e) 测量用仪器、仪表的系统误差应保证测定量的测量误差不大于下表的规定。 测 定 量 允 许 误 差 范 围 % 型式和抽查试验 出厂试验 转速 r/min 0.5 1.0 压力 MPa 1.0 2。5 流量 L/min 2。0 泵输入功率 kW 2。5 4。 15。 2 试验方法 a) 根据仪器设备条件分别按图10 或图11 连接各仪表、装置. b) 试前先记录所试验的泵、管路、工作液体及环境条件等原始资料,记入表15 各栏中（干湿泡温度计误差0。5℃，气压计误差26。7 Pa)。 c） 泵试验时，在最大压力区间调节出水压力，测量点不得少于7 点。也可以将测量点分得更细，但测点应均布在性能曲线上. d） 试验时，对于每一排出压力下的流量、转速、功率、吸入压力、排出压力等参数，应同时测量和记录；如用计算机采样时各参数的采样应同步进行。 e） 流量的测定可以采用流量计法、质量法或容积法。采用质量法和容积法用手动操作时，向容器内注入和注完液体的动作要快，两次操作时间不超过0.5 s,向容器内注入液体的时间应在1 min 以上，秒表的读数要精确到0.1 s。也可以在计时装置或计数装置与流量计、容器液位测定装置、液流换向装置之间用电器或机械联锁，以保证两者同步。测量的时间t与水量q 分别记入表15 的3 栏和4 栏内。 用质量法测定时,衡器的感量应小于被测质量的0。5%. 用容积法测定时，容器标定的相对极限误差不大于0.5%。 采用流量计法测量时，应保证进入节流装置的液流是稳定流。 用容积法、质量法和数字流量计测量流量时,时间间隔至少20 s。 f） 出水口压力采用压力传感器或压力表测定。 压力指针的示度应在压力表刻度的1/3~2/3 范围内。 压力表和泵的测压孔的连接管连接时，应完全排除空气，再读仪表示值. 压力表的指针摆动剧烈时，连接管间可装阻尼阀,压力波动值小于5...
