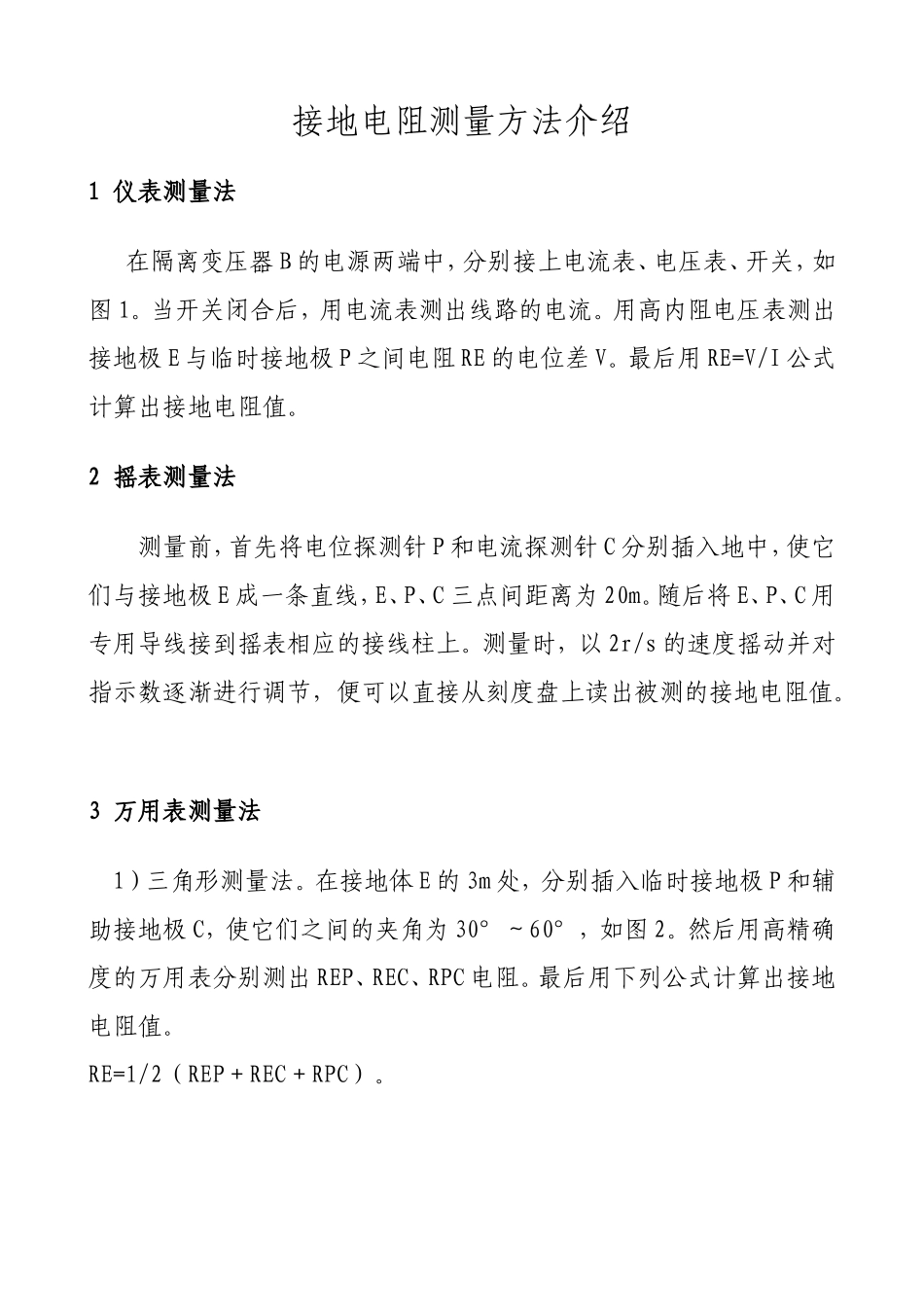

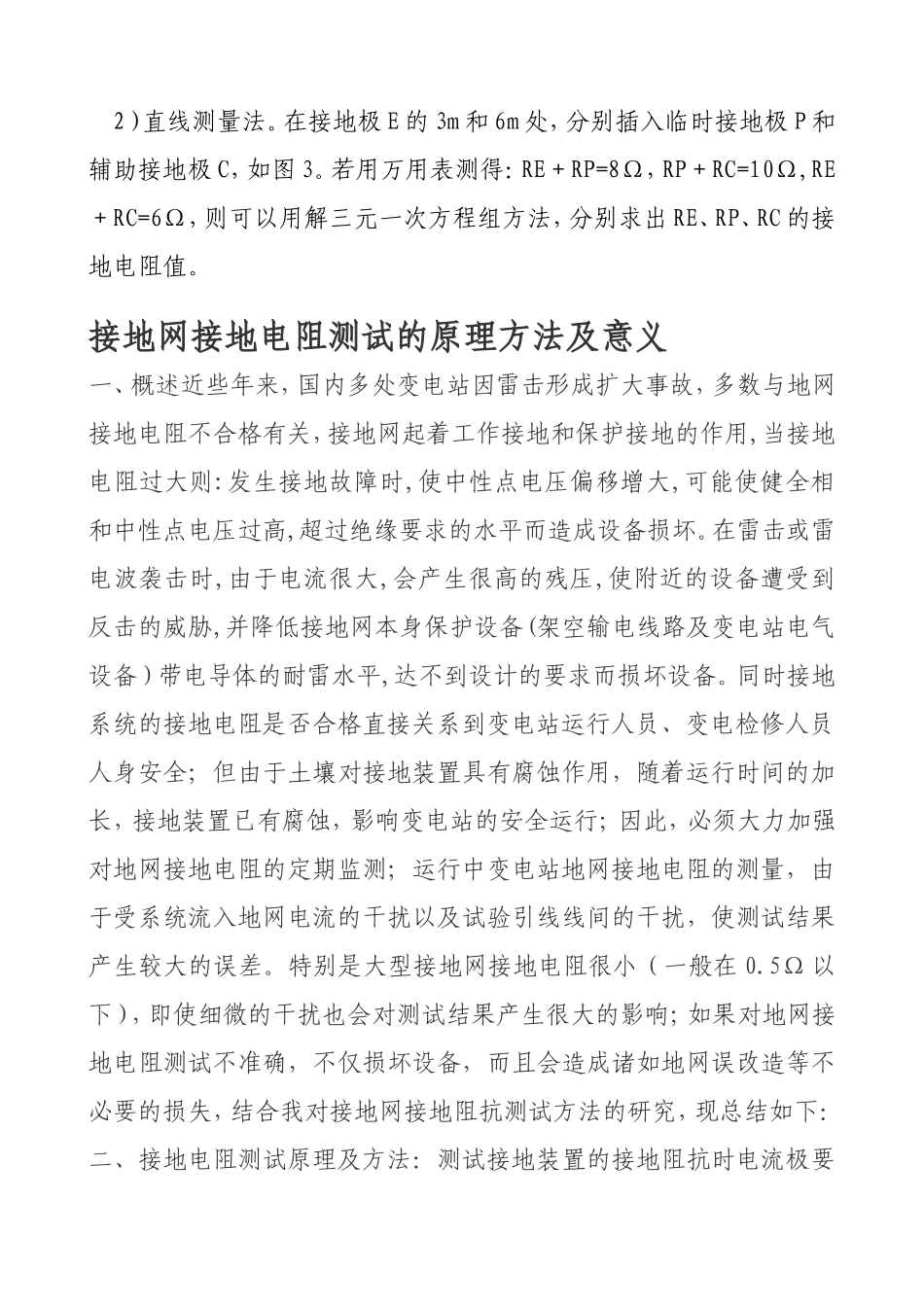

接地电阻测量方法介绍1 仪表测量法 在隔离变压器 B 的电源两端中，分别接上电流表、电压表、开关，如图 1。当开关闭合后，用电流表测出线路的电流。用高内阻电压表测出接地极 E 与临时接地极 P 之间电阻 RE 的电位差 V。最后用 RE=V/I 公式计算出接地电阻值。 2 摇表测量法 测量前，首先将电位探测针 P 和电流探测针 C 分别插入地中，使它们与接地极 E 成一条直线，E、P、C 三点间距离为 20m。随后将 E、P、C 用专用导线接到摇表相应的接线柱上。测量时，以 2r/s 的速度摇动并对指示数逐渐进行调节，便可以直接从刻度盘上读出被测的接地电阻值。 3 万用表测量法 1）三角形测量法。在接地体 E 的 3m 处，分别插入临时接地极 P 和辅助接地极 C，使它们之间的夹角为 30°～60°，如图 2。然后用高精确度的万用表分别测出 REP、REC、RPC 电阻。最后用下列公式计算出接地电阻值。 RE=1/2（REP＋REC＋RPC）。 2）直线测量法。在接地极 E 的 3m 和 6m 处，分别插入临时接地极 P 和辅助接地极 C，如图 3。若用万用表测得：RE＋RP=8Ω，RP＋RC=10Ω,RE＋RC=6Ω，则可以用解三元一次方程组方法，分别求出 RE、RP、RC 的接地电阻值。接地网接地电阻测试的原理方法及意义一、概述近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，接地网起着工作接地和保护接地的作用,当接地电阻过大则:发生接地故障时,使中性点电压偏移增大,可能使健全相和中性点电压过高,超过绝缘要求的水平而造成设备损坏。在雷击或雷电波袭击时,由于电流很大,会产生很高的残压,使附近的设备遭受到反击的威胁,并降低接地网本身保护设备(架空输电线路及变电站电气设备）带电导体的耐雷水平,达不到设计的要求而损坏设备。同时接地系统的接地电阻是否合格直接关系到变电站运行人员、变电检修人员人身安全；但由于土壤对接地装置具有腐蚀作用，随着运行时间的加长，接地装置已有腐蚀，影响变电站的安全运行；因此，必须大力加强对地网接地电阻的定期监测；运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。特别是大型接地网接地电阻很小（一般在 0.5Ω 以下），即使细微的干扰也会对测试结果产生很大的影响；如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失，结合我对接地网接地阻抗测试方法的研...
