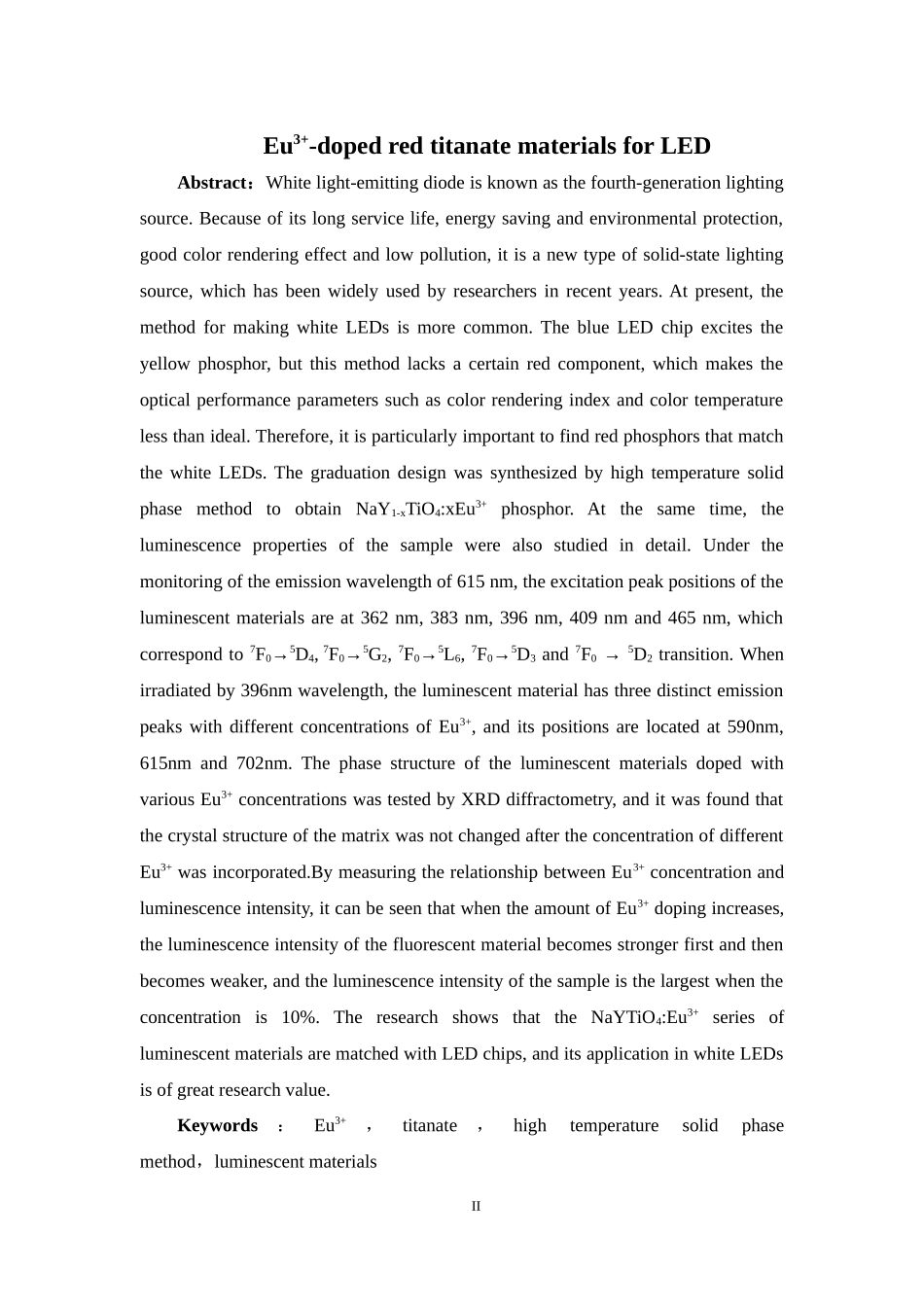

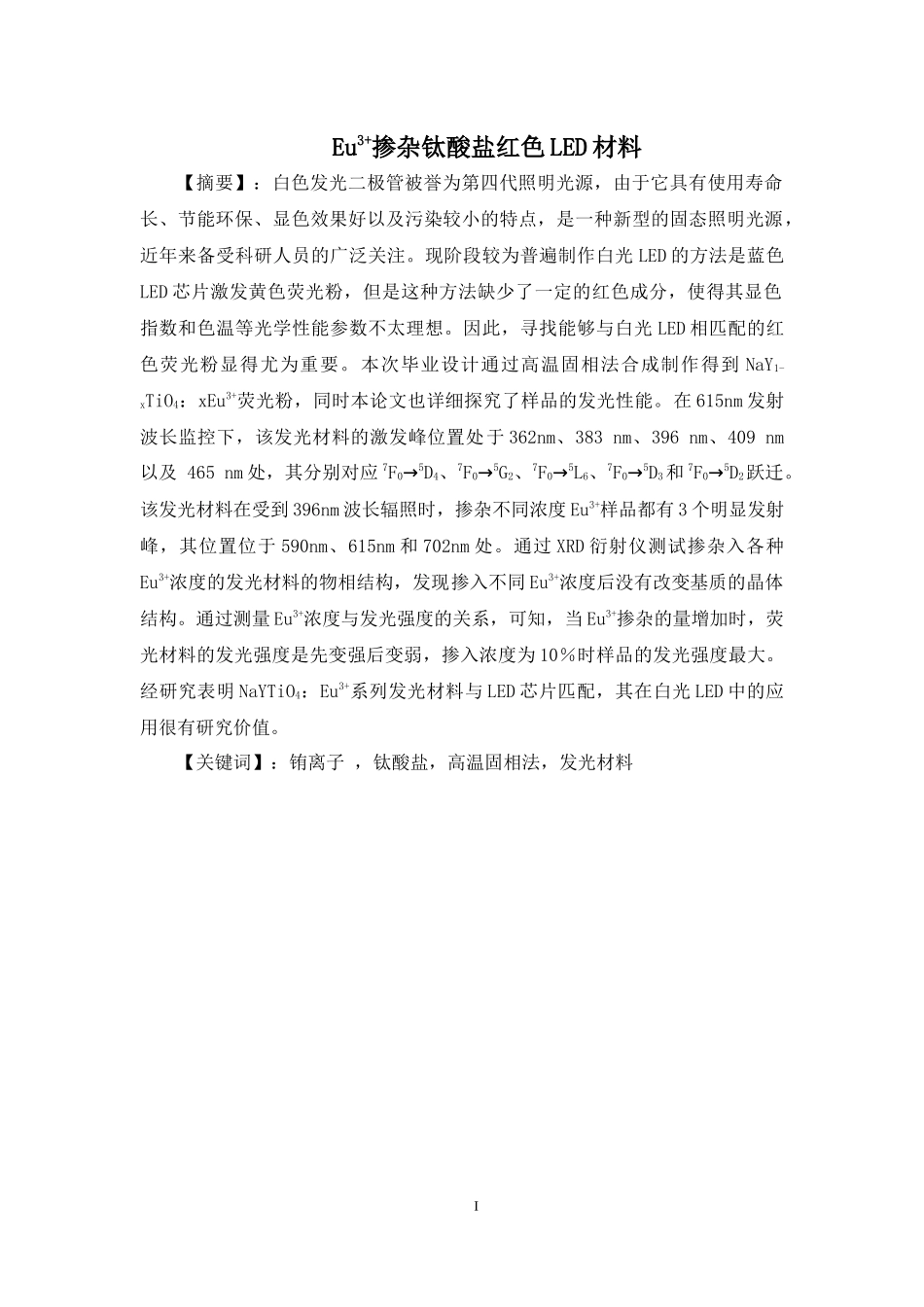

Eu3+掺杂钛酸盐红色 LED 材料【摘要】：白色发光二极管被誉为第四代照明光源，由于它具有使用寿命长、节能环保、显色效果好以及污染较小的特点，是一种新型的固态照明光源，近年来备受科研人员的广泛关注。现阶段较为普遍制作白光 LED 的方法是蓝色LED 芯片激发黄色荧光粉，但是这种方法缺少了一定的红色成分，使得其显色指数和色温等光学性能参数不太理想。因此，寻找能够与白光 LED 相匹配的红色荧光粉显得尤为重要。本次毕业设计通过高温固相法合成制作得到 NaY1-xTiO4：xEu3+荧光粉，同时本论文也详细探究了样品的发光性能。在 615nm 发射波长监控下，该发光材料的激发峰位置处于 362nm、383 nm、396 nm、409 nm以及 465 nm 处，其分别对应 7F0→5D4、7F0→5G2、7F0→5L6、7F0→5D3和 7F0→5D2跃迁。该发光材料在受到 396nm 波长辐照时，掺杂不同浓度 Eu3+样品都有 3 个明显发射峰，其位置位于 590nm、615nm 和 702nm 处。通过 XRD 衍射仪测试掺杂入各种Eu3+浓度的发光材料的物相结构，发现掺入不同 Eu3+浓度后没有改变基质的晶体结构。通过测量 Eu3+浓度与发光强度的关系，可知，当 Eu3+掺杂的量增加时，荧光材料的发光强度是先变强后变弱，掺入浓度为 10％时样品的发光强度最大。经研究表明 NaYTiO4：Eu3+系列发光材料与 LED 芯片匹配，其在白光 LED 中的应用很有研究价值。【关键词】：铕离子 ，钛酸盐，高温固相法，发光材料IEu3+-doped red titanate materials for LEDAbstract：White light-emitting diode is known as the fourth-generation lighting source. Because of its long service life, energy saving and environmental protection, good color rendering effect and low pollution, it is a new type of solid-state lighting source, which has been widely used by researchers in recent years. At present, the method for making white LEDs is more common. The blue LED chip excites the yellow phosphor, but this method lacks a certain red component, which makes the optical performance parameters such as color rendering index and color temperature less than ideal. Therefore, it is particularly important to find red phosphors that matc...
