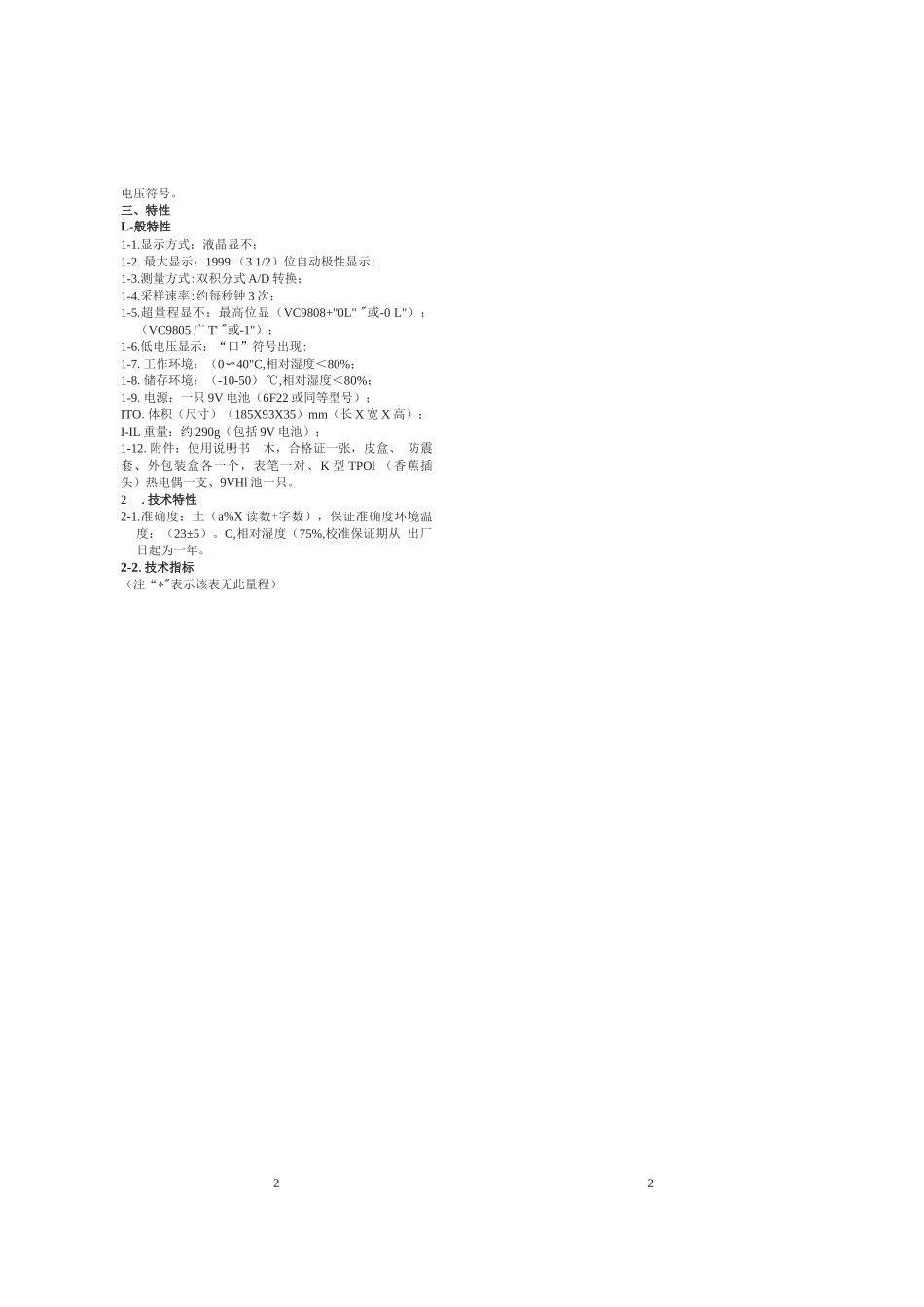

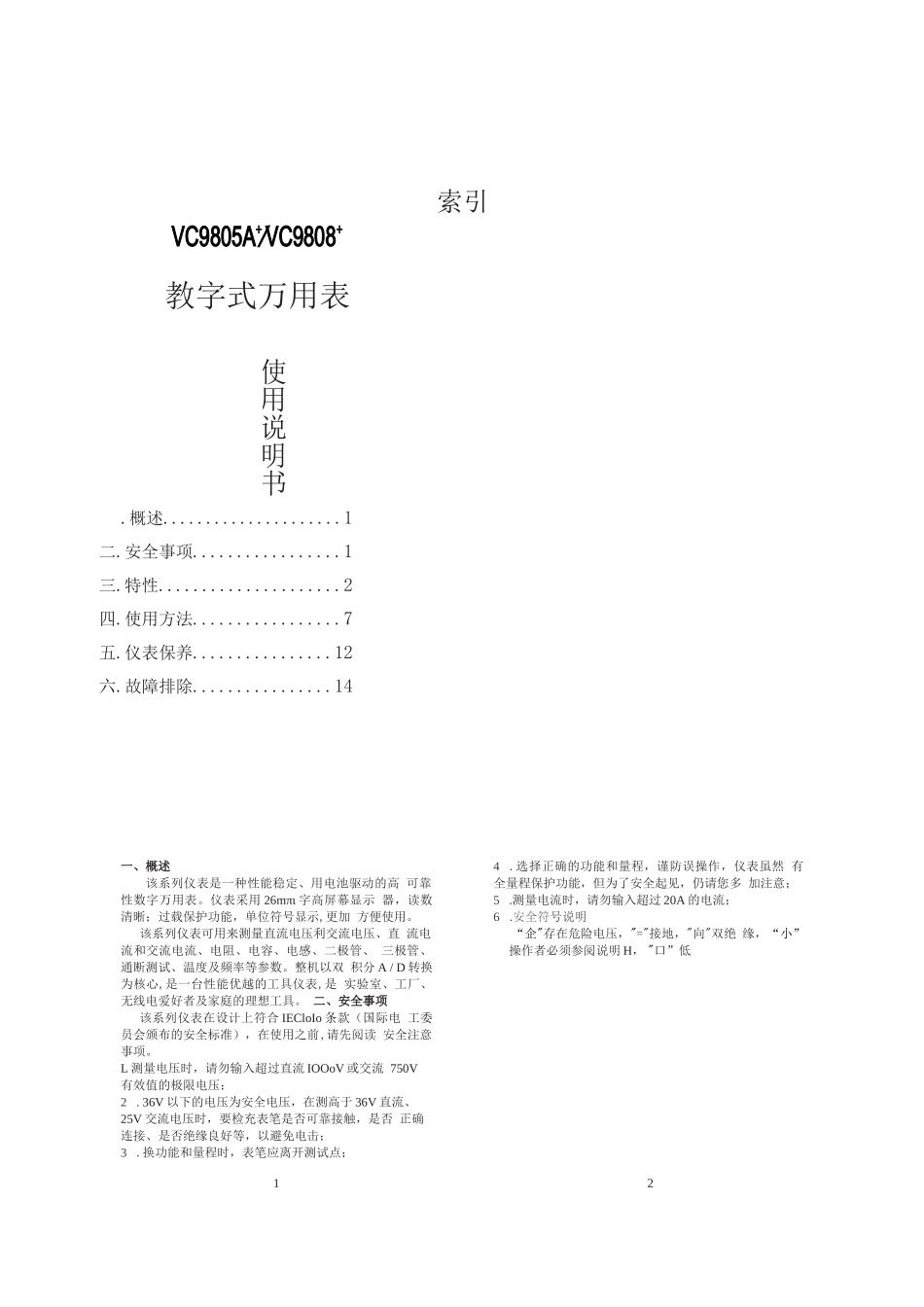

12索引VC9805A+∕VC9808+教字式万用表.概述.....................1二.安全事项.................1三.特性.....................2四.使用方法.................7五.仪表保养................12六.故障排除................14一、概述该系列仪表是一种性能稳定、用电池驱动的高 可靠性数字万用表。仪表采用 26mπι 字高屏幕显示 器，读数清晰；过载保护功能，单位符号显示,更加 方便使用。该系列仪表可用来测量直流电压利交流电压、直 流电流和交流电流、电阻、电容、电感、二极管、 三极管、通断测试、温度及频率等参数。整机以双 积分 A / D 转换为核心,是一台性能优越的工具仪表,是 实验室、工厂、无线电爱好者及家庭的理想工具。 二、安全事项该系列仪表在设计上符合 IECloIo 条款（国际电 工委员会颁布的安全标准），在使用之前,请先阅读 安全注意事项。L 测量电压时，请勿输入超过直流 IOOoV 或交流 750V有效值的极限电压；2 . 36V 以下的电压为安全电压，在测高于 36V 直流、 25V 交流电压时，要检充表笔是否可靠接触，是否 正确连接、是否绝缘良好等，以避免电击；3 .换功能和量程时，表笔应离开测试点；4 .选择正确的功能和量程，谨防误操作，仪表虽然 有全量程保护功能，但为了安全起见，仍请您多 加注意；5 .测量电流时，请勿输入超过 20A 的电流；6 .安全符号说明“企"存在危险电压，"="接地，"向"双绝 缘，“小”操作者必须参阅说明 H， "口”低使用说明书22电压符号。三、特性L-般特性1-1.显示方式：液晶显不；1-2.最大显示：1999 （3 1/2）位自动极性显示;1-3.测量方式:双积分式 A/D 转换；1-4.采样速率:约每秒钟 3 次；1-5.超量程显不：最高位显（VC9808+"0L" "或-0 L"）； （VC9805 广 T' "或-1"）；1-6.低电压显示：“口”符号出现:1-7.工作环境：（0〜40"C,相对湿度＜80%；1-8.储存环境：（-10-50 ） ℃,相对湿度＜80%；1-9.电源：一只 9V 电池（6F22 或同等型号）；ITO.体积（尺寸）（185X93X35）mm（长 X 宽 X 高）；I-IL 重量：约 290g（包括 9V 电池）；1-12.附件：使用说明书一木，合格证一张，皮盒、 防震套、外包装盒各一个，表笔一对、K 型 TPOl （香蕉插头）热电偶一支、9VHl 池一只。2.技术特性2-1.准确度：土（a%X 读数+字数），保证准确度环境温 度：（23±5）。C,相对湿度（75%,校准保证期从 出厂日起为一年。2-2.技术指标（注“*"表示...
