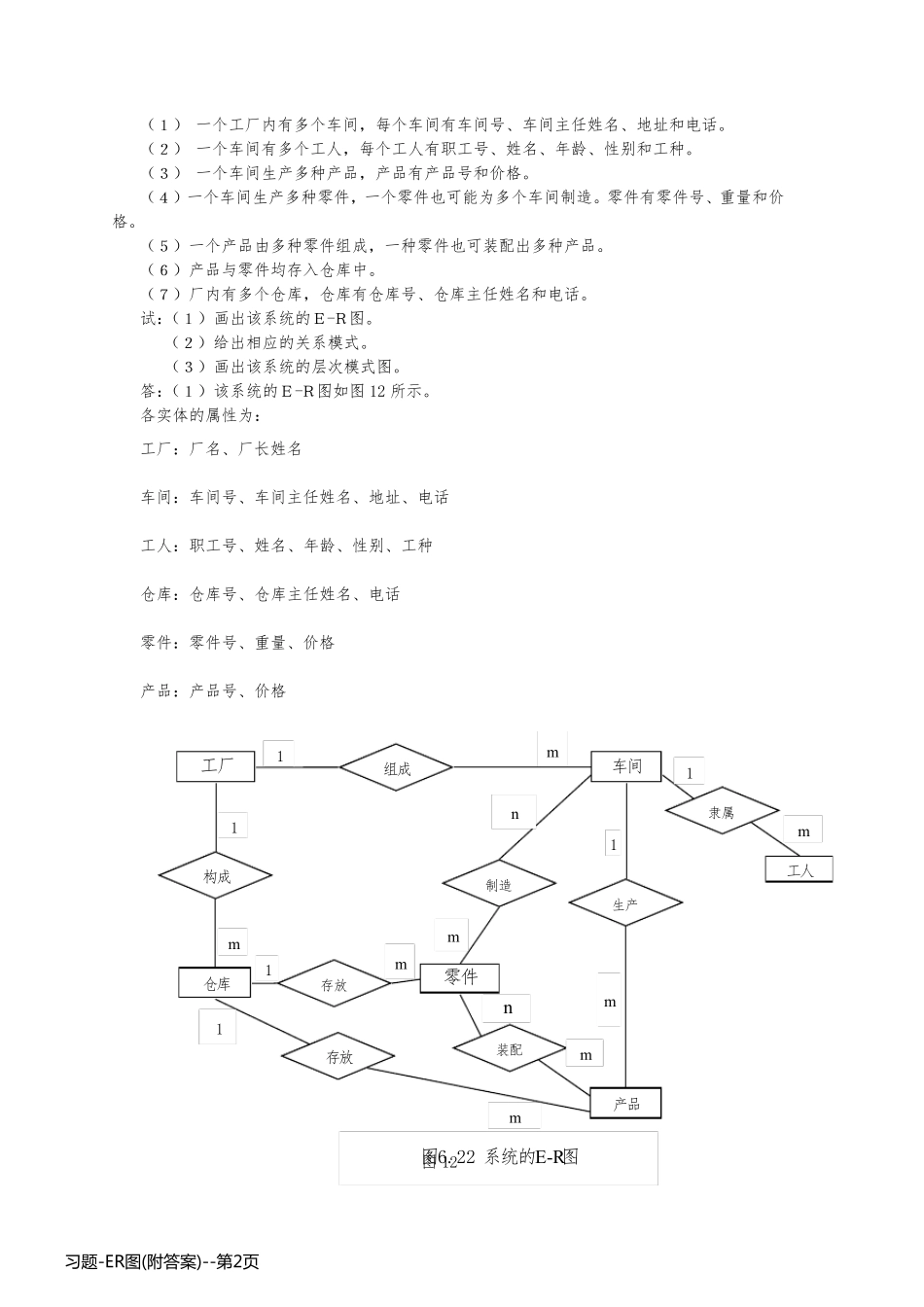

7、一个图书馆借阅管理数据库要求提供下述服务： （１）可随时查询书库中现有书籍的品种、数量与存放位置。所有各类书籍均可由书号惟一标识。 （２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。 我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。 （３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。 根据以上情况和假设，试作如下设计： （１） 构造满足需求的Ｅ-Ｒ图。 （２） 转换为等价的关系模式结构。 答：（１）满足上述需求的Ｅ-Ｒ图如图11 所示。 借书人出版社图书借阅出版借书日期借书证号电报编号还书日期出版社名书号单位姓名电话地址邮编位置数量书名 mnm1图6.21 图书借阅管理数据库E-R图（２）转换为等价的关系模式结构如下： 借书人（借书证号，姓名，单位） 图书（书号，书名，数量，位置，出版社名） 出版社（出版社名，电报编号，电话可，邮编，地址） 借阅（借书证号，书号，借书日期，还书日期） 8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息： 图11 习 题 -ER图 (附 答 案 )--第 1页习 题 -ER图 (附 答 案 )--第 1页 （１） 一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。 （２） 一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。 （３） 一个车间生产多种产品，产品有产品号和价格。 （４）一个车间生产多种零件，一个零件也可能为多个车间制造。零件有零件号、重量和价格。 （５）一个产品由多种零件组成，一种零件也可装配出多种产品。 （６）产品与零件均存入仓库中。 （７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。 试：（１）画出该系统的Ｅ-Ｒ图。 （２）给出相应的关系模式。 （３）画出该系统的层次模式图。 答：（１）该系统的Ｅ-Ｒ图如图 12 所示。 各实体的属性为： 工厂：厂名、厂长姓名 车间：车间号、车间主任姓名、地址、电话 工人：职工号、姓名、年龄、性别、工种 仓库：仓库号、仓库主任姓名、电话 零件：零件号、重量、价格 产品：产品号、价格 工厂产品零件工人仓库车间隶属构成存放存放装配生产制造组成1m1mm1mnmm11m1mn图6.22 系统的E-R图图 12 习...
