室内消火栓系统安装施工工艺与质量标准VIP免费

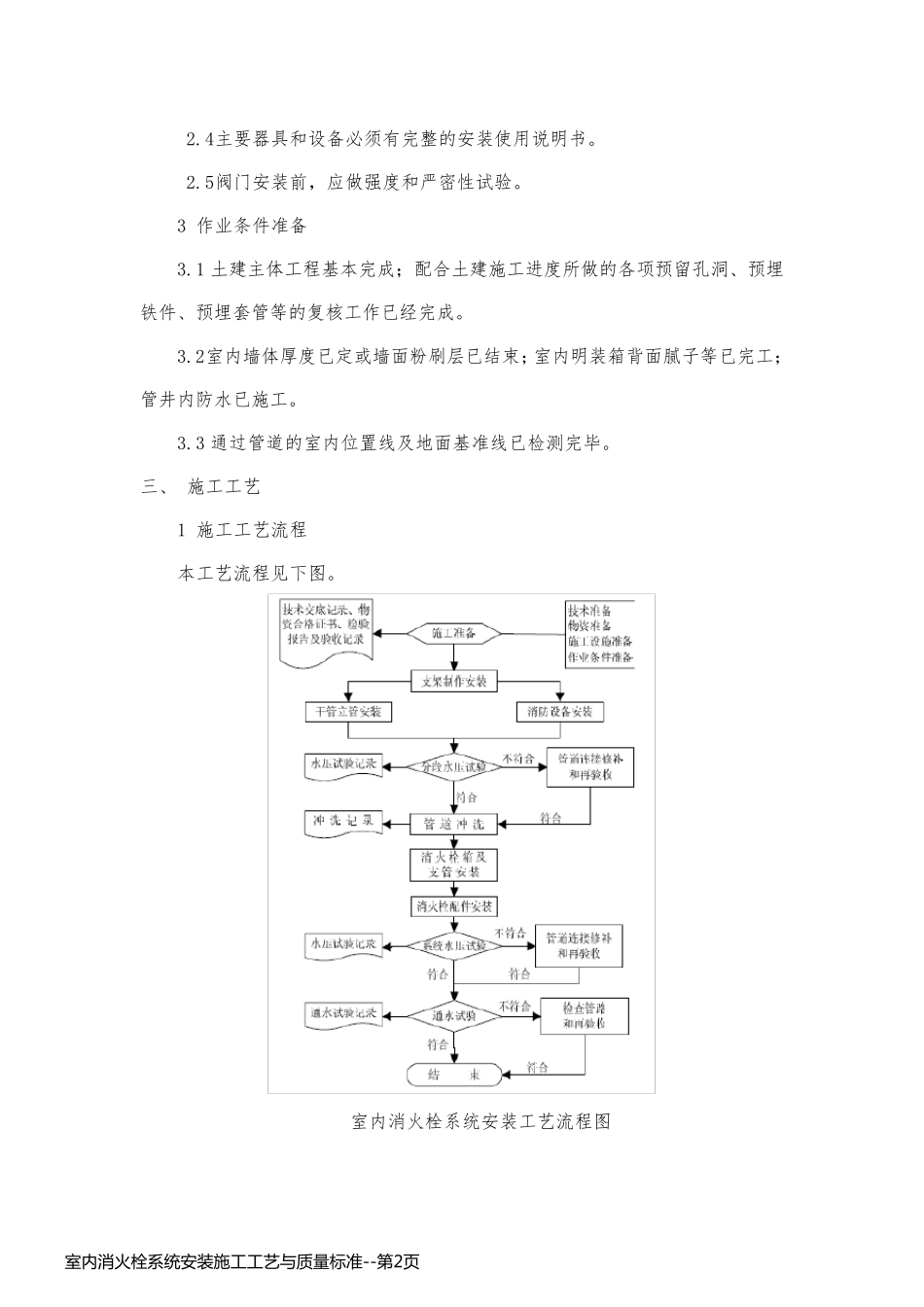

室内消火栓系统安装工艺标准 一、总则 1 范围 本标准适用于在建项目室内消火栓系统安装工程的施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。 GB50300-2001 建筑工程施工质量验收统一标准 GB50242-2002 建筑给水排水及采暖工程施工质量验收规范 二、 施工准备 1 技术准备 1.1 图纸会审完成。 1.2 编制详细的分项施工要点方法及技术交底。 1.3 编制施工进度计划及材料进场计划。 1.4各安装施工单位综合管线的排布图，形成一致意见。 1.5 参照设计图，厂家提供消防设备的基础图。 2 物资准备 2.1 管材、管件及设备等规格、型号及性能检测报告应符合国家技术标准或设计要求和公司标准；消防专用设备及附件，应有消防部门认可的生产许可证书及 3C认证证书。 2.2所有材料进场时应对品种、规格、外观等进行 验收。 2.3管件： 卡 箍 式 管件接 头 和配 件应与 管道 设计工作 压 力 相匹 配 ，且 符合 CJ-T156-2001的规定。 室 内 消 火 栓 系 统 安 装 施 工 工 艺 与 质 量 标 准 --第 1页室 内 消 火 栓 系 统 安 装 施 工 工 艺 与 质 量 标 准 --第 1页 2.4主要器具和设备必须有完整的安装使用说明书。 2.5阀门安装前，应做强度和严密性试验。 3 作业条件准备 3.1 土建主体工程基本完成；配合土建施工进度所做的各项预留孔洞、预埋铁件、预埋套管等的复核工作已经完成。 3.2室内墙体厚度已定或墙面粉刷层已结束；室内明装箱背面腻子等已完工；管井内防水已施工。 3.3 通过管道的室内位置线及地面基准线已检测完毕。 三、 施工工艺 1 施工工艺流程 本工艺流程见下图。 室内消火栓系统安装工艺流程图 室 内 消 火 栓 系 统 安 装 施 工 工 艺 与 质 量 标 准 --第 2页室 内 消 火 栓 系 统 安 装 施 工 工 艺 与 质 量 标 准 --第 2页2 操作要求 2.1、 套管预留预埋 1)、管道穿楼面、屋面及墙体均需设置套管（除住宅户内）。套管采用钢性套管或塑料套管，结构采用钢性套管，砌体采用塑料套管。 2)、穿墙套管应保证两端与墙面饰面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的套管应高出装饰地面50mm，其它应为 20mm，套管环缝...
