S71500做服务器端与第三方设备TCP通信VIP免费

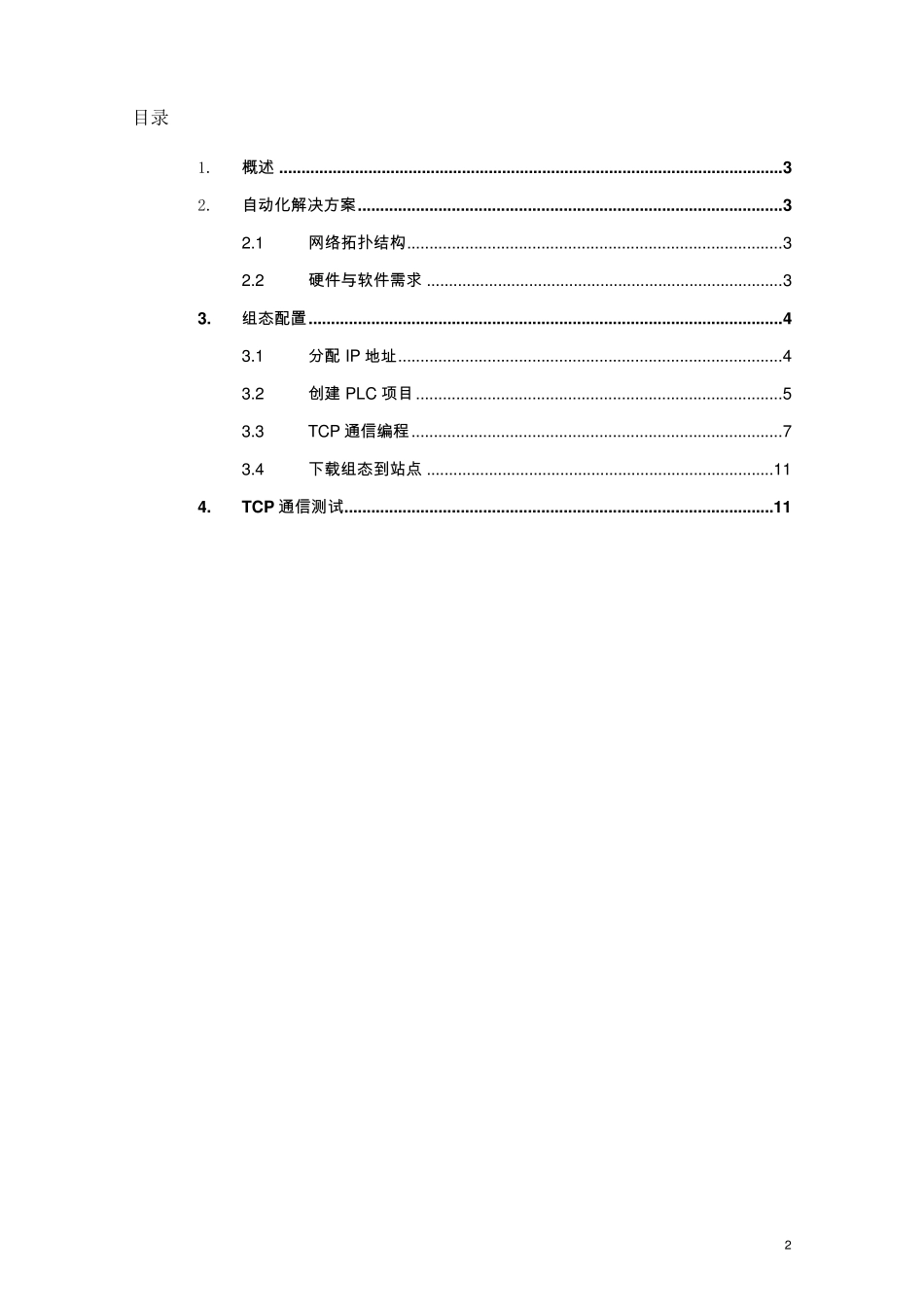

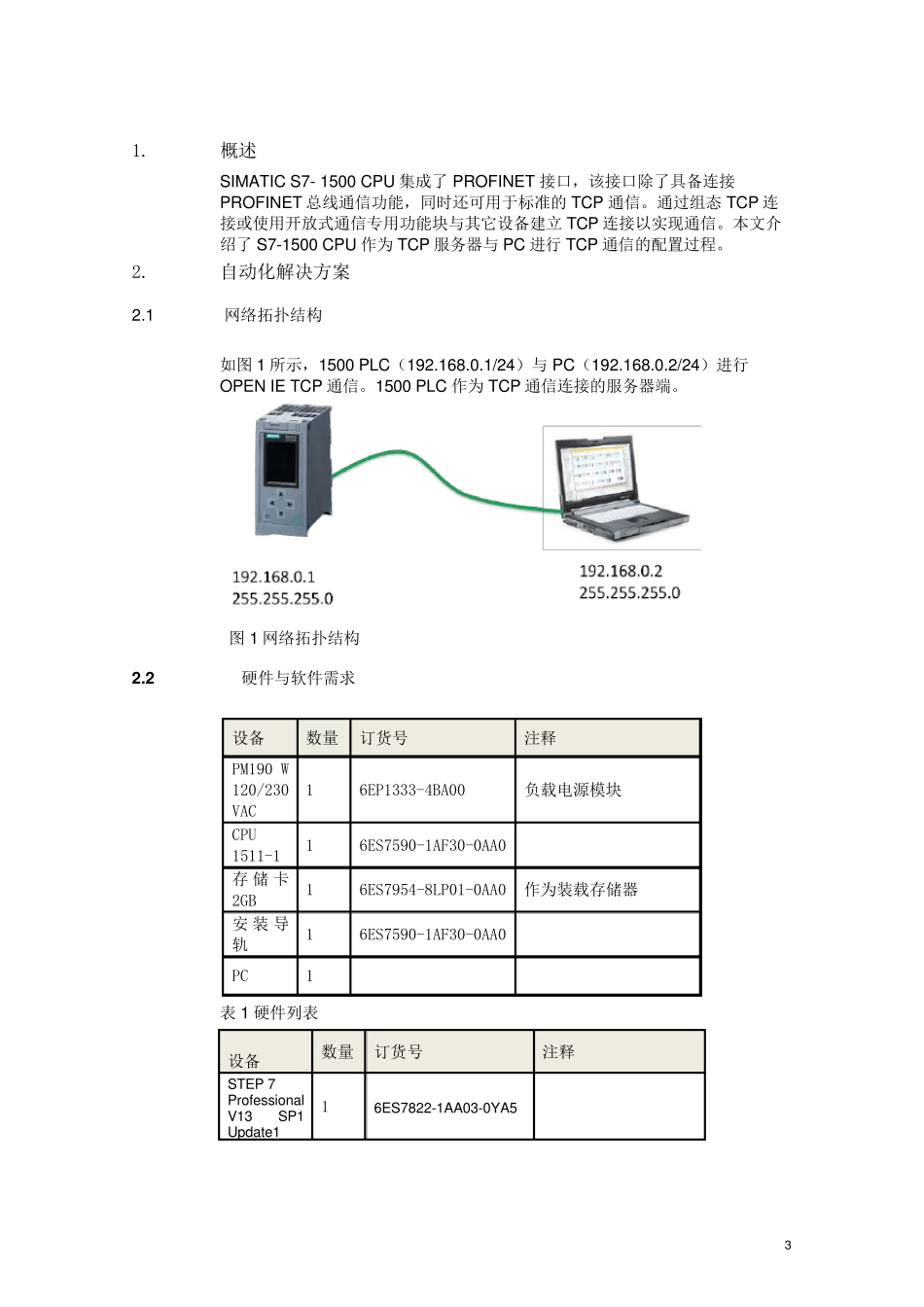

操作指南  02/2015 S7-1500 做服务器端与第三方设备的TCP 通信 TIA，S7-1500，TCP 目录 1. 概 述 ................................................................................................................. 3 2. 自 动 化 解 决 方 案 ............................................................................................... 3 2.1 网 络 拓 扑 结 构 .................................................................................... 3 2.2 硬 件 与 软 件 需 求 ................................................................................ 3 3. 组 态 配 置 .......................................................................................................... 4 3.1 分 配 IP 地 址 ...................................................................................... 4 3.2 创 建 PLC 项 目 .................................................................................. 5 3.3 TCP 通 信 编 程 ................................................................................... 7 3.4 下载组 态 到站点 .............................................................................. 11 4. TCP 通 信 测试 ................................................................................................ 11 2 1. 概述 SIMATIC S7- 1500 CPU 集成了 PROFINET 接口，该接口除了具备连接 PROFINET 总线通信功能，同时还可用于标准的 TCP 通信。通过组态 TCP 连接或使用开放式通信专用功能块与其它设备建立 TCP 连接以实现通信。本文介绍了S7-1500 CPU 作为 TCP 服务器与 PC 进行 TCP 通信的配置过程。 2. 自动化解决方案 2.1 网络拓扑结构 如图 1 所示，1500 PLC（192.168.0.1/24）与 PC（192.168.0.2/24）进行OPEN IE TCP 通信。1500 PLC 作为 TCP 通信连接的服务器端。 图 1 网络拓扑结构 2 .2 硬件与软件需求 设备 数量 订货号 注释 PM190 W 120/230 VAC 1 6EP1333-4BA00 负载电源模块 CPU 1511-1 1 6ES7590-1AF30-0AA0 存 储 卡2GB 1 6ES7954-8LP01-0AA0 作为装载存储器 安 装 导轨...
