S71500与G120变频器的Profinet通信配置及测试VIP免费

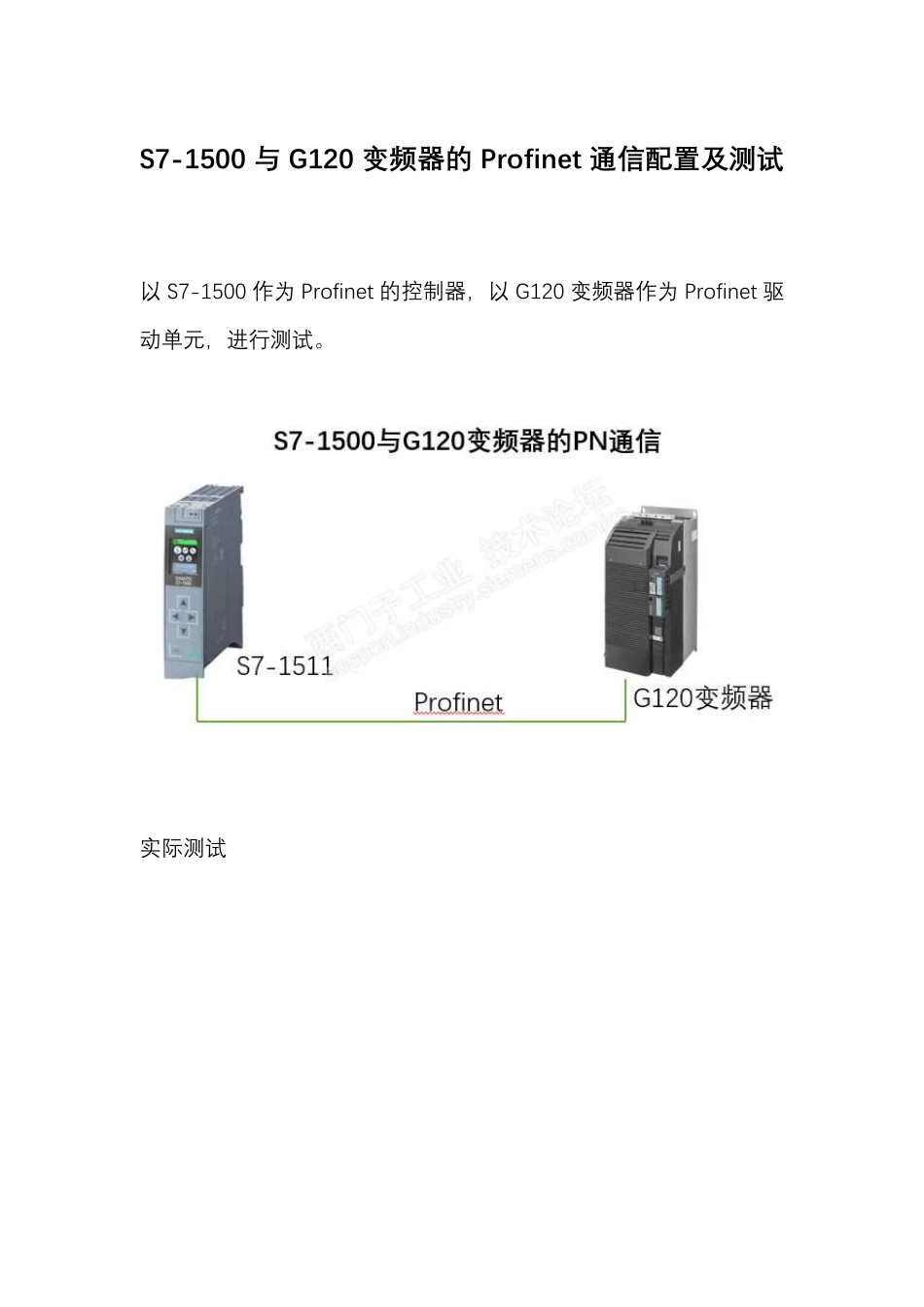

S7-1500 与G120 变 频 器 的Profinet 通 信 配 置 及 测 试 以S7-1500 作 为Profinet 的 控 制 器 ， 以G120 变 频 器 作 为Profinet 驱动 单 元 ， 进 行 测 试 。 实 际 测 试 前提准备 需要先安装“SINAMICS Startdrive Advanced“驱动包” 组 态 连 接 在 博 途 中 的 “设 备和 网 络 ”中 组 态 好S7-1500 需要先安装 在“ 硬件目录”---“ 驱 动 器和启动 器”---“SINAMICS 驱 动 ”---“SINAMICS G120”---“控 制 单 元 ”---选 择 “CU240E-2PN” 拖 拽 到 界 面 中 建 立 组 网 。 S7-1500 IP 地 址 ： 192.168.0.100 G120 IP 地 址 ： 192.168.0.2 进 入 G120 配 置 页 面 ， 插 入 功 率 单 元 编 辑 G120 的 IP 地 址 以 及 设 备 名 称 通信连接设置完成，下面要配置 G120 变频器的工艺参数 注：以下配置操作仅仅作为简单的测试，仅供参考，具体到实际应用需要根据现场工艺情况而定。 如下图进入“调试向导” 设置为“专 家 模 式 ” 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 配 置 报 文 参 数 ， 要 与 通 信 设 置 的 一 致 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 如下图配置（实际应用中按照现场工艺情况而设定 ） 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 如 下 图 配 置 （ 实 际 应 用 中 按 照 现 场 工 艺 情 况 而 设 定 ） 配 置 完 成 。 分 别 将 S7-1500 与 G120 的 程 序 下 载 至 对 应 设 备 然 后 重 新 上 电 G120 变 频 器 在 线 查 看 连 接 状 态 测 试 变 量 表 中 创 建 如 下 地 址 控 制 字 含 义 ： 16#047E 就 绪 16#047F 启 动 16#0C7F 正 转 16#04FE 故 障 复 位 先 对 QW256 写 入 16#047E 让 变 频 器 进 入 就 绪 状 态 IW256 状 态 自 己 改 变 详 细 可 以 参 考 上 图 中 状 态 字 地 址 表 对 应 的 名 称 向 QW256 写 入 16#047F（ 启 动 ） 并 且 向 QW258 写 入 8192（ 25Hz） 电 机 运 行
