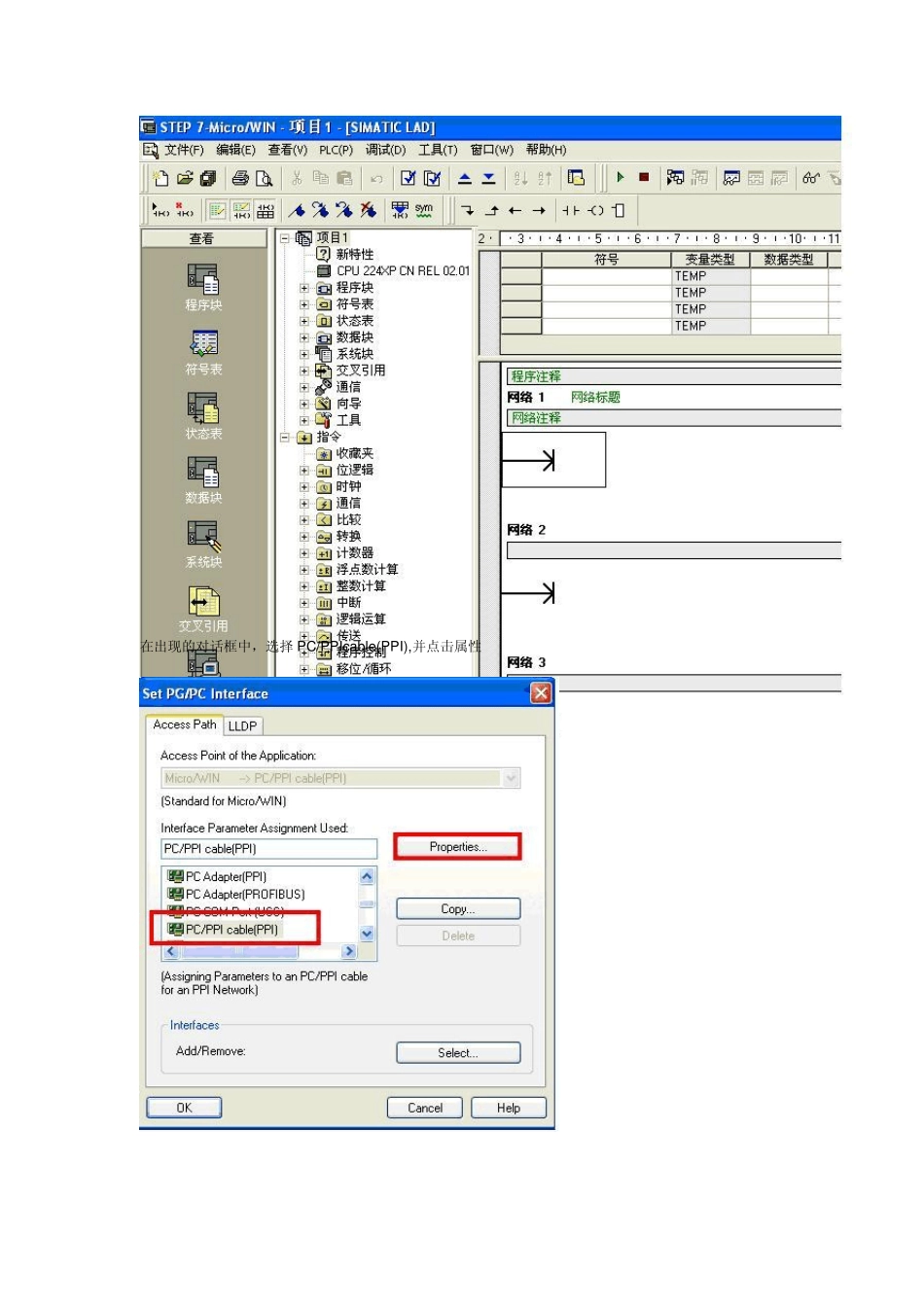

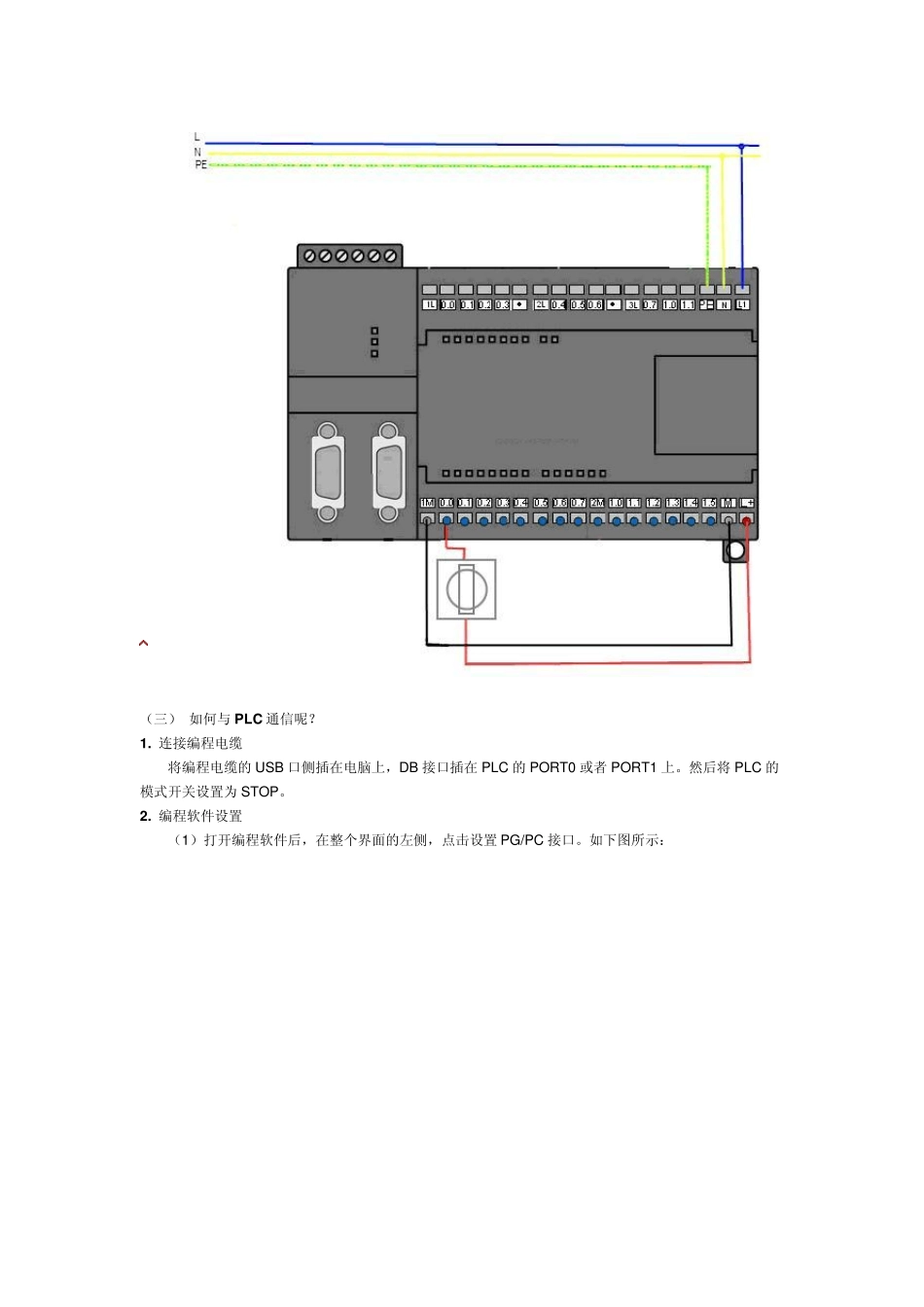

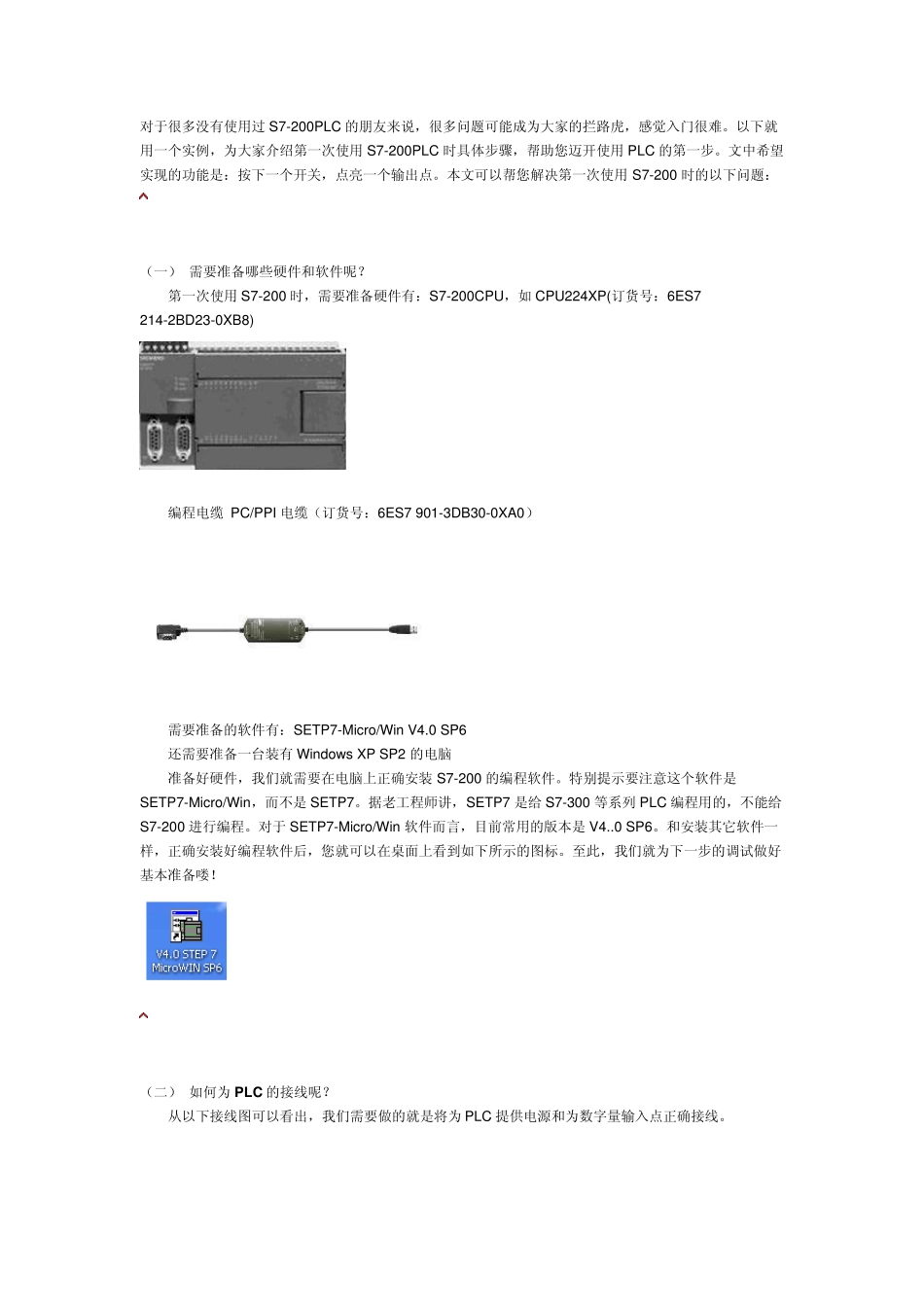

对于很多没有使用过S7-200PLC 的朋友来说，很多问题可能成为大家的拦路虎，感觉入门很难。以下就用一个实例，为大家介绍第一次使用S7-200PLC 时具体步骤，帮助您迈开使用PLC 的第一步。文中希望实现的功能是：按下一个开关，点亮一个输出点。本文可以帮您解决第一次使用S7-200 时的以下问题： （一） 需要准备哪些硬件和软件呢？ 第一次使用S7-200 时，需要准备硬件有：S7-200CPU，如 CPU224XP(订货号：6ES7 214-2BD23-0XB8) 编程电缆 PC/PPI 电缆（订货号：6ES7 901-3DB30-0XA0） 需要准备的软件有：SETP7-Micro/Win V4.0 SP6 还需要准备一台装有Window s XP SP2 的电脑 准备好硬件，我们就需要在电脑上正确安装 S7-200 的编程软件。特别提示要注意这个软件是SETP7-Micro/Win，而不是 SETP7。据老工程师讲，SETP7 是给 S7-300 等系列 PLC 编程用的，不能给S7-200 进行编程。对于SETP7-Micro/Win 软件而言，目前常用的版本是 V4..0 SP6。和安装其它软件一样，正确安装好编程软件后，您就可以在桌面上看到如下所示的图标。至此，我们就为下一步的调试做好基本准备喽！ （二） 如何为PLC 的接线呢？ 从以下接线图可以看出，我们需要做的就是将为PLC 提供电源和为数字量输入点正确接线。 （三） 如何与PLC 通信呢？ 1. 连接编程电缆 将编程电缆的USB 口侧插在电脑上，DB 接口插在PLC 的PORT0 或者PORT1 上。然后将PLC 的模式开关设置为 STOP。 2. 编程软件设置 （1）打开编程软件后，在整个界面的左侧，点击设置 PG/PC 接口。如下图所示： 在出现的对话框中，选择 PC/PPIcable(PPI),并点击属性 属性对话框的第一个界面，使用如下设置： 在属性对话框中的第二个选项卡中，选择通讯接口为USB，具体如下设置： 之后保存并关闭相应的对话框。 （2）回到编程软件的初始界面，然后点击通信 出现如下界面： 将搜索所有波特率打勾后，双击刷新即可。 如果能出现如下页面，即表示 PC 与 PLC 的通讯成功。 （四） 如何编写程序呢？ 打开编程界面，单击红色标注处，可以添加一个常开触点 同样的方法添加一个输出线圈： 需要为输入和输出分配正确的地址，如下所示。之后点击下载 出现如下界面后，继续点击下载 下图显示的是下载中的界面： 下载成功后,就可以进行PLC 调试，进一步测试具体功能是否可以实现。 （五） 如何调试PLC 呢？ 先将模式开关设置为RUN，然后拨动连接在...
