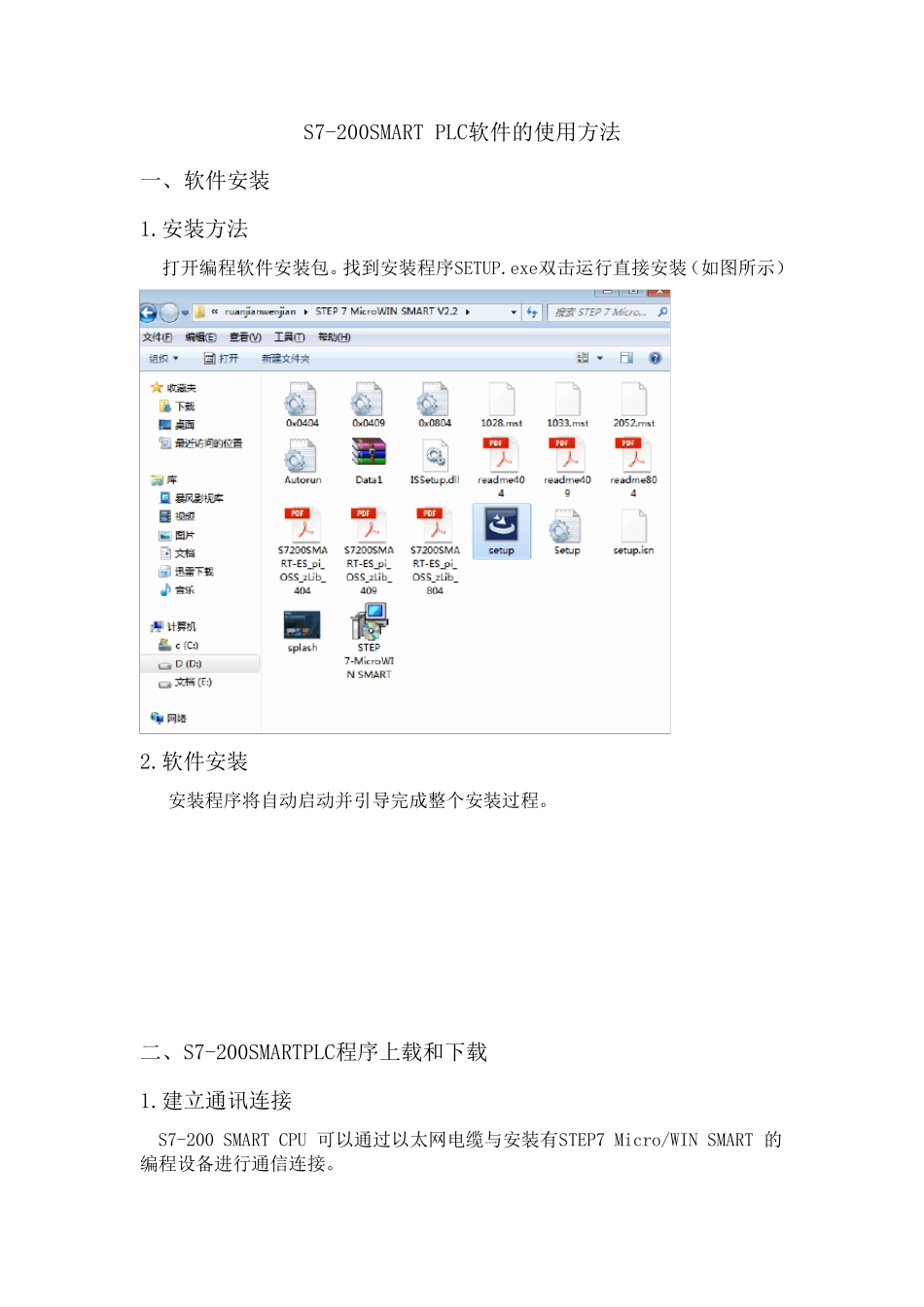

S7-200SMART PLC软件的使用方法 一、软件安装 1.安装方法 打开编程软件安装包。找到安装程序SETUP.exe双击运行直接安装（如图所示） 2.软件安装 安装程序将自动启动并引导完成整个安装过程。 二、S7-200SMARTPLC程序上载和下载 1.建立通讯连接 S7-200 SMART CPU 可以通过以太网电缆与安装有STEP7 Micro/WIN SMART 的编程设备进行通信连接。 （1）硬件连接（编程设备直接与 CPU 连接）首先，安装 CPU 到固定位置；其次，在 CPU 上端以太网接口插入以太网电缆，如下图所示；最后，将以太网电缆连接到编程设备的以太网口上。 （2）建立 Micro/WIN SMART 与 CPU 的连接首先，在 STEP 7-Micro/WIN SMART 中，点击 “通信” 按钮（见下图）打开 “通信” 对话框（见下图图）； 然后，进行如下操作： a. 单击 “网络接口卡” 下拉列表选择编程设备的 “网络接口卡”。 b. 双击 “更新可用设备” 来刷新网络中存在的 CPU ； c. 在设备列表中根据 CPU 的 IP 地址选择已连接的 CPU。 d. 选择需要进行下载的 CPU 的 IP 地址之后，单击 “OK” 按钮，建立连接。（同时只能选择一个 CPU 与 Micro/WIN SMART 进行通信） 2. 为编程设备分配 IP 地址 如果编程设备使用内置适配器卡（on-board adapter card）连接网络，则 CPU 和编程设备的内置适配器卡（on-board adapter card） 的 IP 地址网络 ID 和子网掩码必须一致。（网络 ID 为 IP 地址的前三个八位字节，例如：192.168.2.77（粗体部分），默认的子网掩码通常为 255.255.255.0） 具体操作步骤如下（基于 Windows XP SP3 操作系统）： （1）打开 “本地连接 状态” 对话框，如图下图所示；方式一： 单击 “开始” 按钮->单击 “控制面板” ->双击打开 “网络连接” ->双击 “本地连接”方式二： 在任务栏右下角单击 “本地连接” 图标 （2）单击 “属性” 按钮，打开 “本地连接 属性” 对话框，如下图所示； （3）在 “此连接使用下列项目” 区域中，滑动右侧滚动条，找到 “ Internet 协议 （TCP/IP）” 并选中该项，单击 “属性” 按钮 ，打开 “Internet 协议 （TCP/IP）属性” 对话框，如下图所示； 选中 “使用下面的 IP 地址” 前面的单选按钮然后进行如下操作：a.输入编程设备的 IP 地址（必须与 CPU 在同一个网段）；b.输入编程设备的 “子网掩码” ...
