单片机实例00－59秒计时器（利用软件延时）设计和实现 电气工程自动化专业

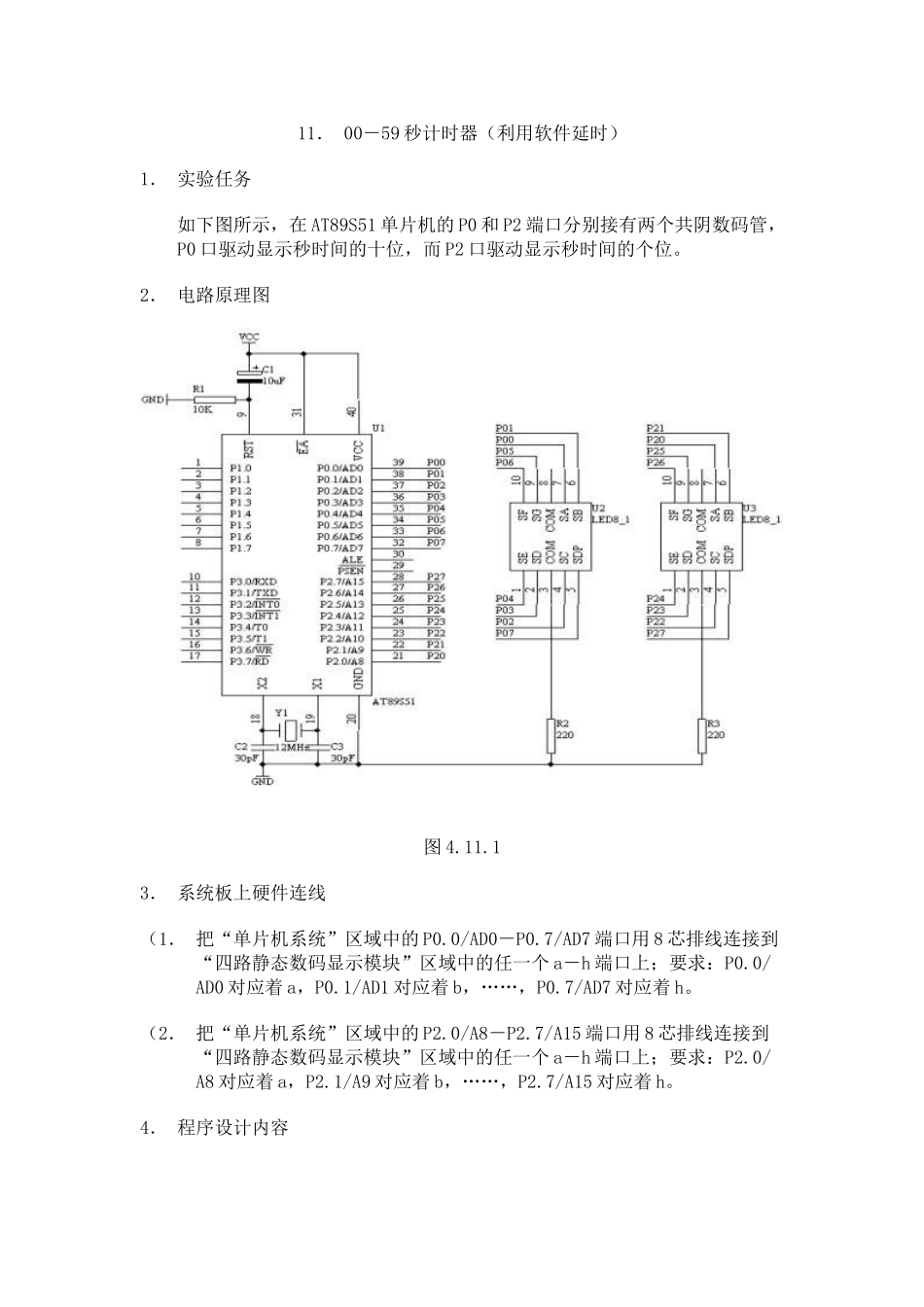

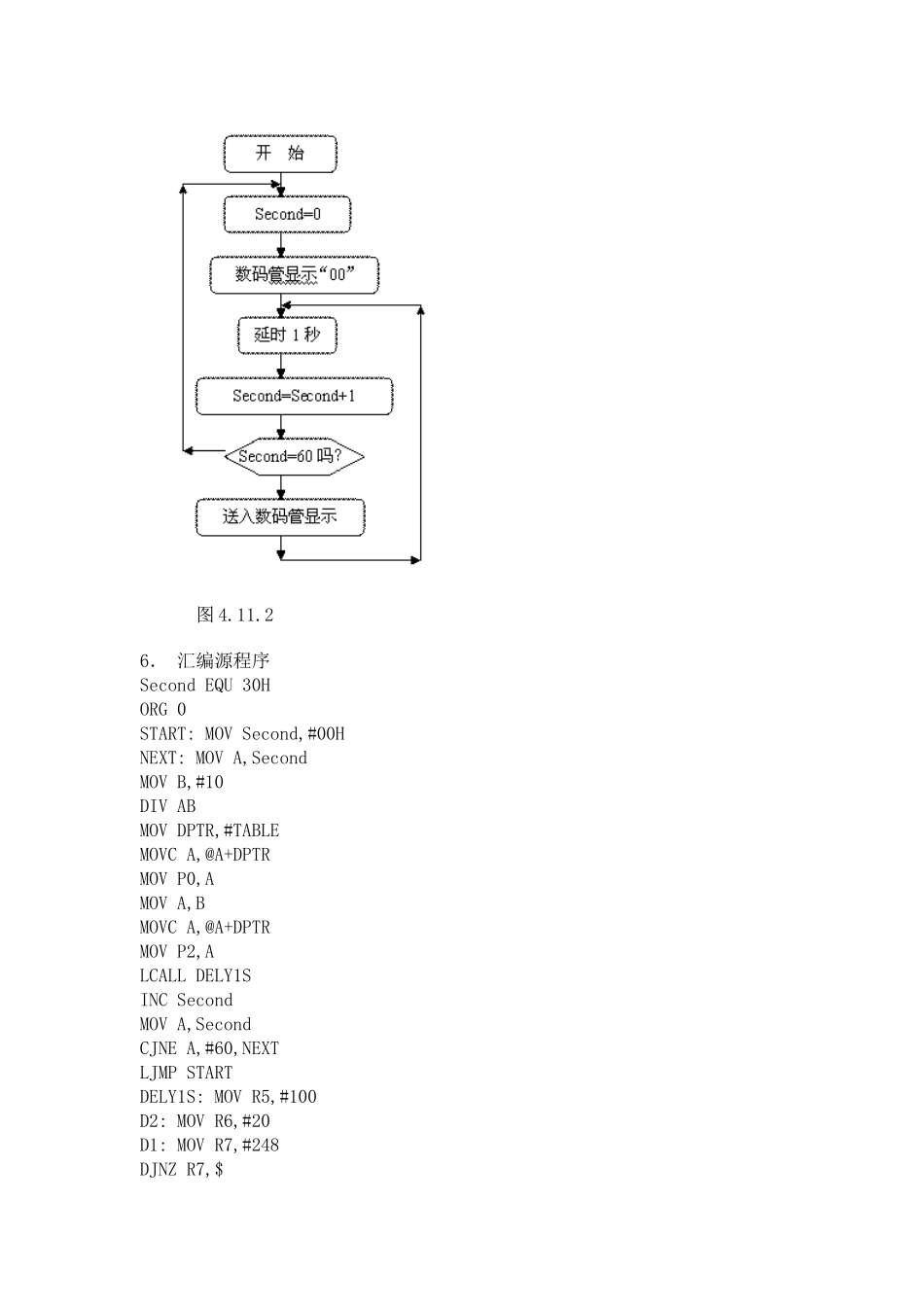

11． 00－59 秒计时器（利用软件延时） 1． 实验任务 如下图所示，在 AT89S51 单片机的 P0 和 P2 端口分别接有两个共阴数码管，P0 口驱动显示秒时间的十位，而 P2 口驱动显示秒时间的个位。 2． 电路原理图 图 4.11.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P0.0/AD0 对应着 a，P0.1/AD1 对应着 b，……，P0.7/AD7 对应着 h。 （2． 把“单片机系统”区域中的 P2.0/A8－P2.7/A15 端口用 8 芯排线连接到“四路静态数码显示模块”区域中的任一个 a－h 端口上；要求：P2.0/A8 对应着 a，P2.1/A9 对应着 b，……，P2.7/A15 对应着 h。 4． 程序设计内容 （1． 在设计过程中我们用一个存储单元作为秒计数单元，当一秒钟到来时，就让秒计数单元加 1，当秒计数达到 60 时，就自动返回到 0，从新秒计数。 （2． 对于秒计数单元中的数据要把它十位数和个数分开，方法仍采用对 10 整除和对 10 求余。 （3． 在数码上显示，仍通过查表的方式完成。 （4． 一秒时间的产生在这里我们采用软件精确延时的方法来完成，经过精确计算得到 1 秒时间为 1.002 秒。 DELY1S: MOV R5,#100 D2: MOV R6,#20 D1: MOV R7,#248 DJNZ R7,$ DJNZ R6,D1 DJNZ R5,D2 RET 5． 程序框图 图 4.11.2 6． 汇编源程序Second EQU 30HORG 0START: MOV Second,#00HNEXT: MOV A,SecondMOV B,#10DIV ABMOV DPTR,#TABLEMOVC A,@A+DPTRMOV P0,AMOV A,BMOVC A,@A+DPTRMOV P2,ALCALL DELY1SINC SecondMOV A,SecondCJNE A,#60,NEXTLJMP STARTDELY1S: MOV R5,#100D2: MOV R6,#20D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1DJNZ R5,D2RETTABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND7． C 语言源程序#include unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};unsigned char Second;void delay1s(void){unsigned char i,j,k;for(k=100;k>0;k--)for(i=20;i>0;i--)for(j=248;j>0;j--);}void main(void){Second=0;P0=table[Second/10];P2=table[Second%10];while(1){delay1s();Second++;if(Second==60){Second=0;}P0=table[Second/10];P2=table[Second%10];}}
