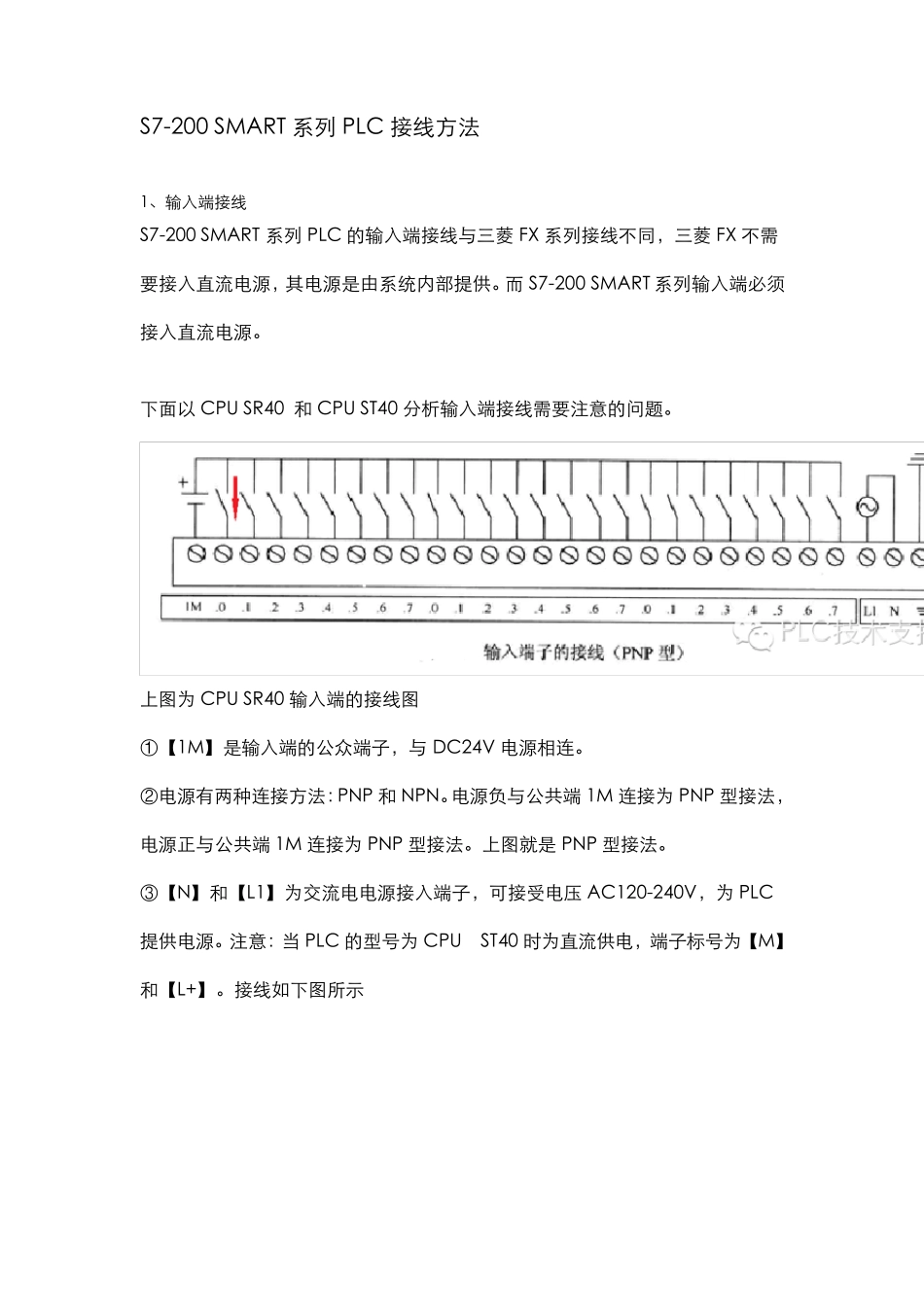

S7-200 SMART 系 列 PLC 接 线 方 法 1、 输 入 端 接 线 S7-200 SMART 系 列 PLC 的 输 入 端 接 线 与 三 菱 FX 系 列 接 线 不 同 ， 三 菱 FX 不 需要 接 入 直 流 电 源 ， 其 电 源 是 由 系 统 内 部 提 供 。而 S7-200 SMART 系 列 输 入 端 必 须接 入 直 流 电 源 。 下 面 以 CPU SR40 和 CPU ST40 分 析 输 入 端 接 线 需 要 注 意 的 问 题 。 上 图 为 CPU SR40 输 入 端 的 接 线 图 ① 【 1M】 是 输 入 端 的 公 众 端 子 ， 与 DC24V 电 源 相 连 。 ② 电 源 有 两 种 连 接 方 法 ：PNP 和 NPN。电 源 负 与 公 共 端 1M 连 接 为 PNP 型 接 法 ，电 源 正 与 公 共 端 1M 连 接 为 PNP 型 接 法 。 上 图 就 是 PNP 型 接 法 。 ③ 【 N】 和 【 L1】 为 交 流 电 电 源 接 入 端 子 ， 可 接 受 电 压 AC120-240V， 为 PLC提 供 电 源 。 注 意 ： 当 PLC 的 型 号 为 CPU ST40 时 为 直 流 供 电 ， 端 子 标 号 为 【 M】和 【 L+】 。 接 线 如 下 图 所 示 初 学 者 容 易 把 PNP 和 NPN 两 种 解 法 混 淆 ， 告 诉 大 家 一 个 简 单 的 记 忆 方 法 ， 把 PLC 看 做 负载 ， 如 果 电 流 从 公 共 端 流 出 PLC 则 为 PNP 型 ， 如 果 从 公 共 端 流 入 PLC 则 为 NPN 型 。 上 面两 图 中 红 色 箭 头 就 是 标 明 电 流 的 流 向 的 。 【 举 例 1】有 一 台 CPU SR40，输 入 端 需 要 接 一 只 三 线 PNP 型 接 近 开 关 和 一 只 两线 PNP 型 接 近 开 关 ， 应 该 如 何 接 线 ， 画 出 电 路 图 。 【 解 】 对 于 CPU SR40 公 共 端 接 电 源 负 极 ， 而 三 线 PNP 型 接 近 开 关 只 需 要 将 其正 、 负 分 别 与 电 源 正 、 负 相 连 即 可 ， 信 号 线 接 I0.0。 二 线 PNP 型 接 近 开 关 只 要将 电 源 正 极 与 开 关 正 极 相 连 ， 信 号 线 与 I0.1 相 连 。 如 下 图 如 果 把 本 例 中 PNP...
