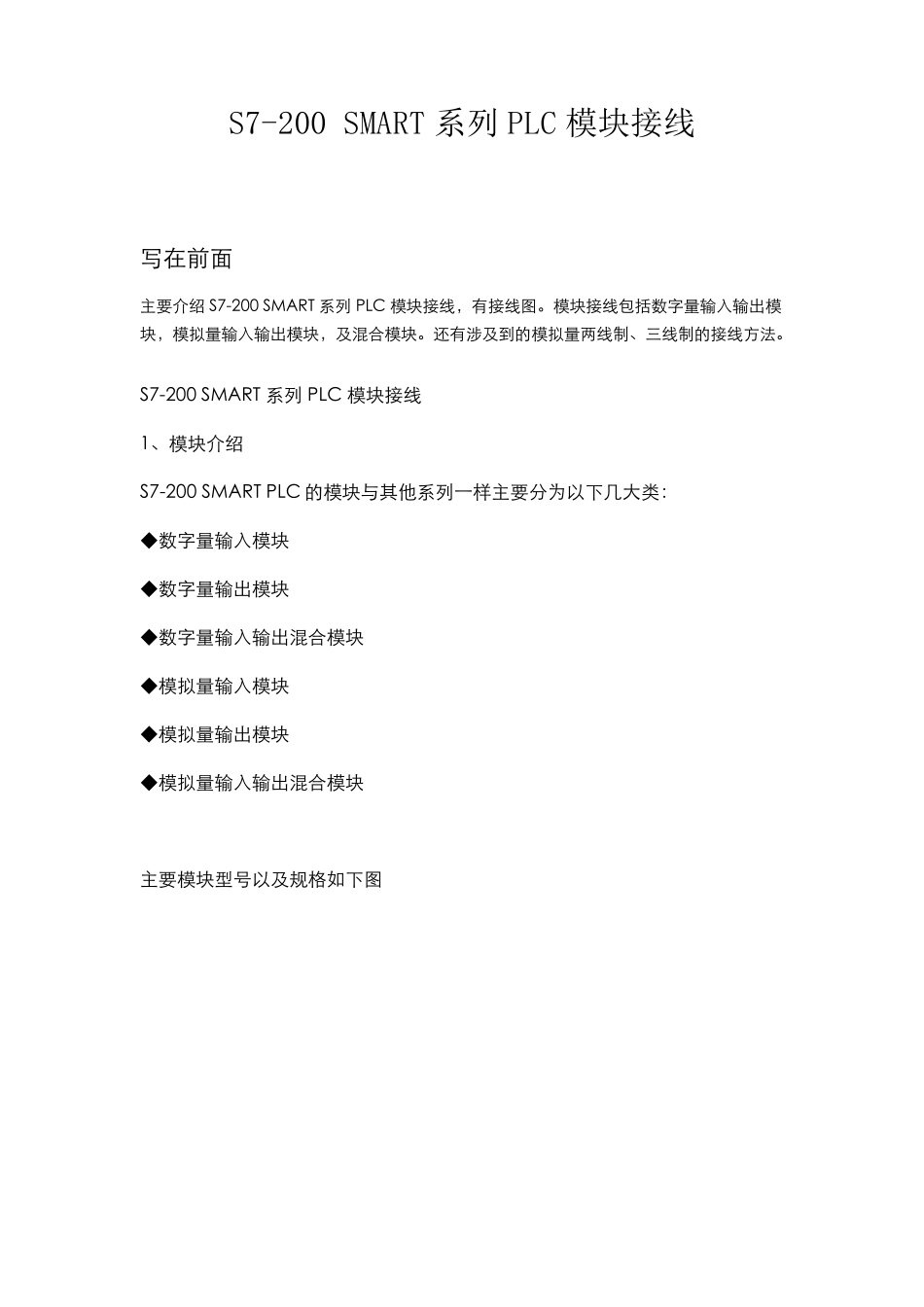

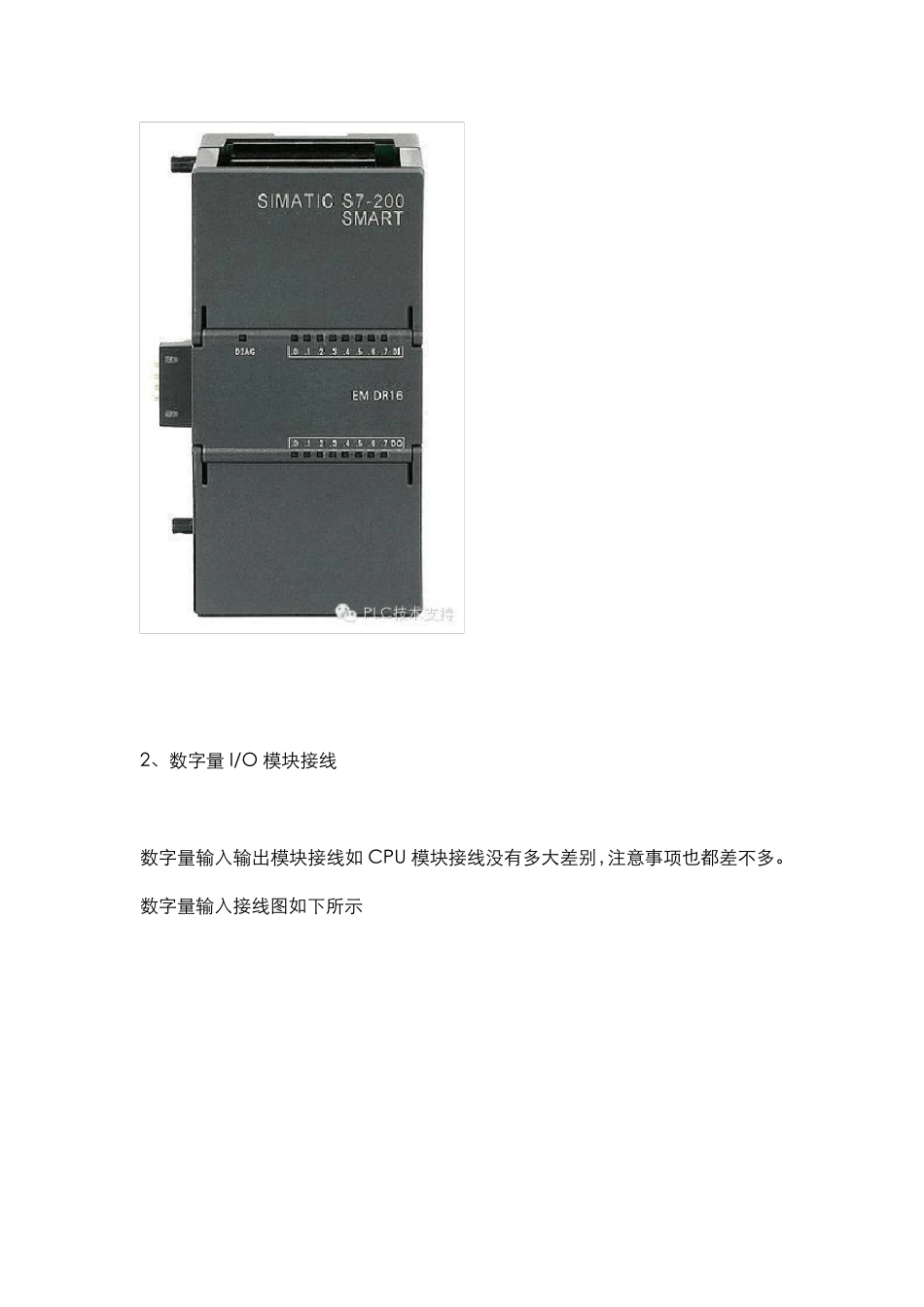

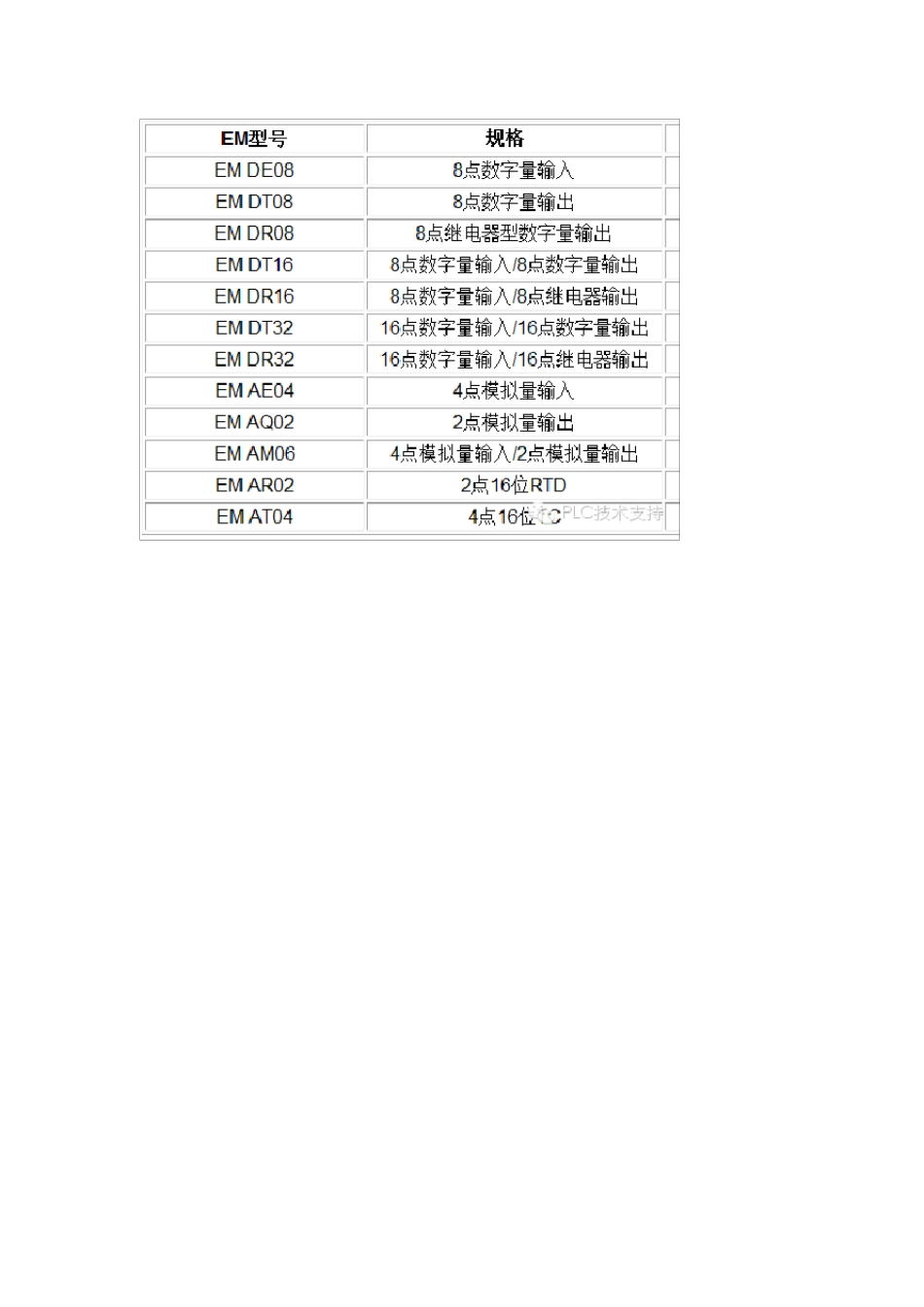

S7-200 SMART 系列 PLC 模块接线 写 在 前 面 主 要 介 绍S7-200 SMART 系 列PLC 模 块 接 线 ， 有 接 线 图 。 模 块 接 线 包 括 数 字 量 输 入 输 出 模块 ， 模 拟 量 输 入 输 出 模 块 ， 及 混 合 模 块 。 还 有 涉 及 到 的 模 拟 量 两 线 制 、 三 线 制 的 接 线 方 法 。 S7-200 SMART 系 列PLC 模 块 接 线 1、 模 块 介 绍 S7-200 SMART PLC 的 模 块 与 其 他 系 列 一 样 主 要 分 为 以 下 几 大 类 ： ◆ 数 字 量 输 入 模 块 ◆ 数 字 量 输 出 模 块 ◆ 数 字 量 输 入 输 出 混 合 模 块 ◆ 模 拟 量 输 入 模 块 ◆ 模 拟 量 输 出 模 块 ◆ 模 拟 量 输 入 输 出 混 合 模 块 主 要 模 块 型 号 以 及 规 格 如 下 图 2、 数 字 量 I/O 模 块 接 线 数 字 量 输 入 输 出 模 块 接 线 如 CPU 模 块 接 线 没 有 多 大 差 别 ，注 意 事 项 也 都 差 不 多 。数 字 量 输 入 接 线 图 如 下 所 示 数字量输出接线图 由 上 图 可 以 看 出 数 字 量 输 出 模 块 ， 有 晶 体 管 和 继 电 器 输 出 两 种 ， 晶 体 管 输 出 与CPU 模 块 一 样 也 只 能 为 PNP 型 输 出 。 继 电 器 型 输 出 在 【 1L】 和 【 2L】 上 既 可 以是 直 流 电 也 可 以 是 交 流 电 ， 但 是 都 需 要 外 接 DC24V 电 源 为 其 供 电 ， 接 线 端 子 为【 L+】 【 M】 。 3、 模 拟 量 I/O 模 块 接 线 S7-200 SMART 模 拟 量 输 入 模 块 可 以 输 入 电 压 、电 流 、 RTD 热 电 阻 、 TC 热 电 偶 。下 图 为 模 拟 量 输 入 模 块 EM AE04 的 接 线 图 使 用 时 应 注 意 一 下 几 点 ◆ 通 道 0 和 通 道 1 不 能 同 时 测 量 电 压 和 电 流 信 号 ， 只 能 二 选 一 。 通 道 2 和 3 也是 如 此 。 ◆ 可 测 量 的 信 号 有 ： ± 10V、 ± 5V、 ± 2.5V、 0--20mA。 ◆ 满 量 程 数 据 格 式 ： -27648~+27648， 不 同 于 S7-200 的...
