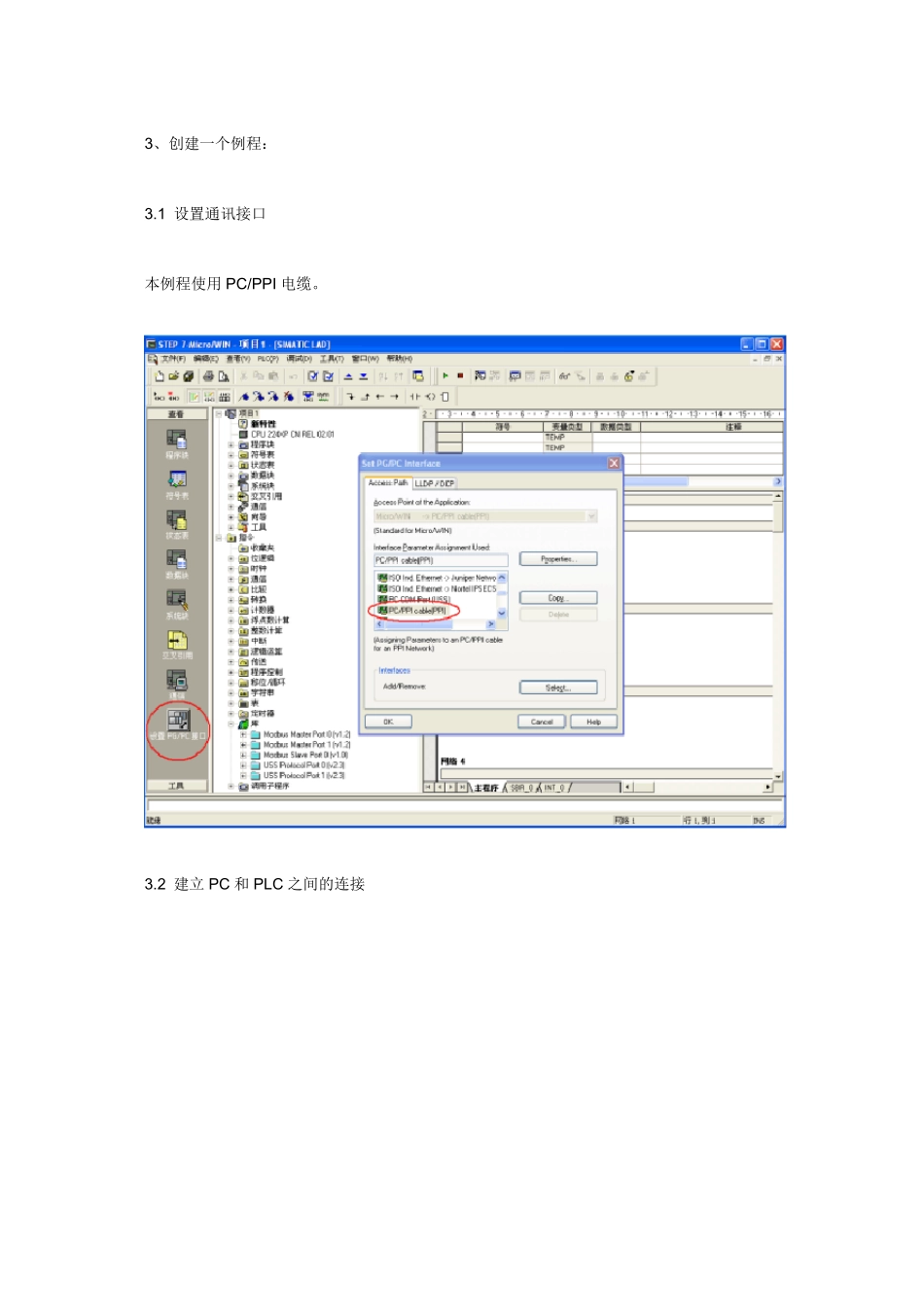

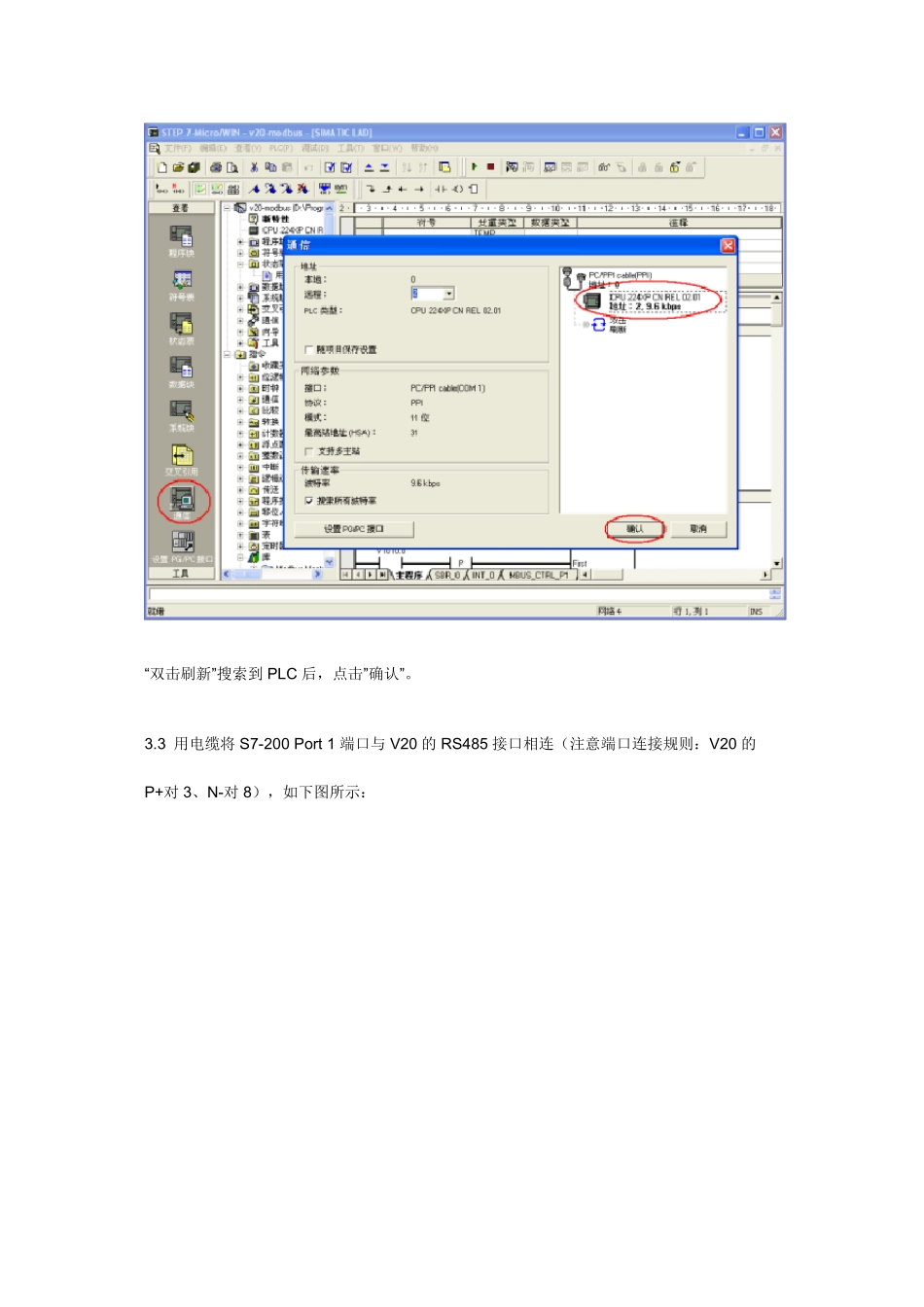

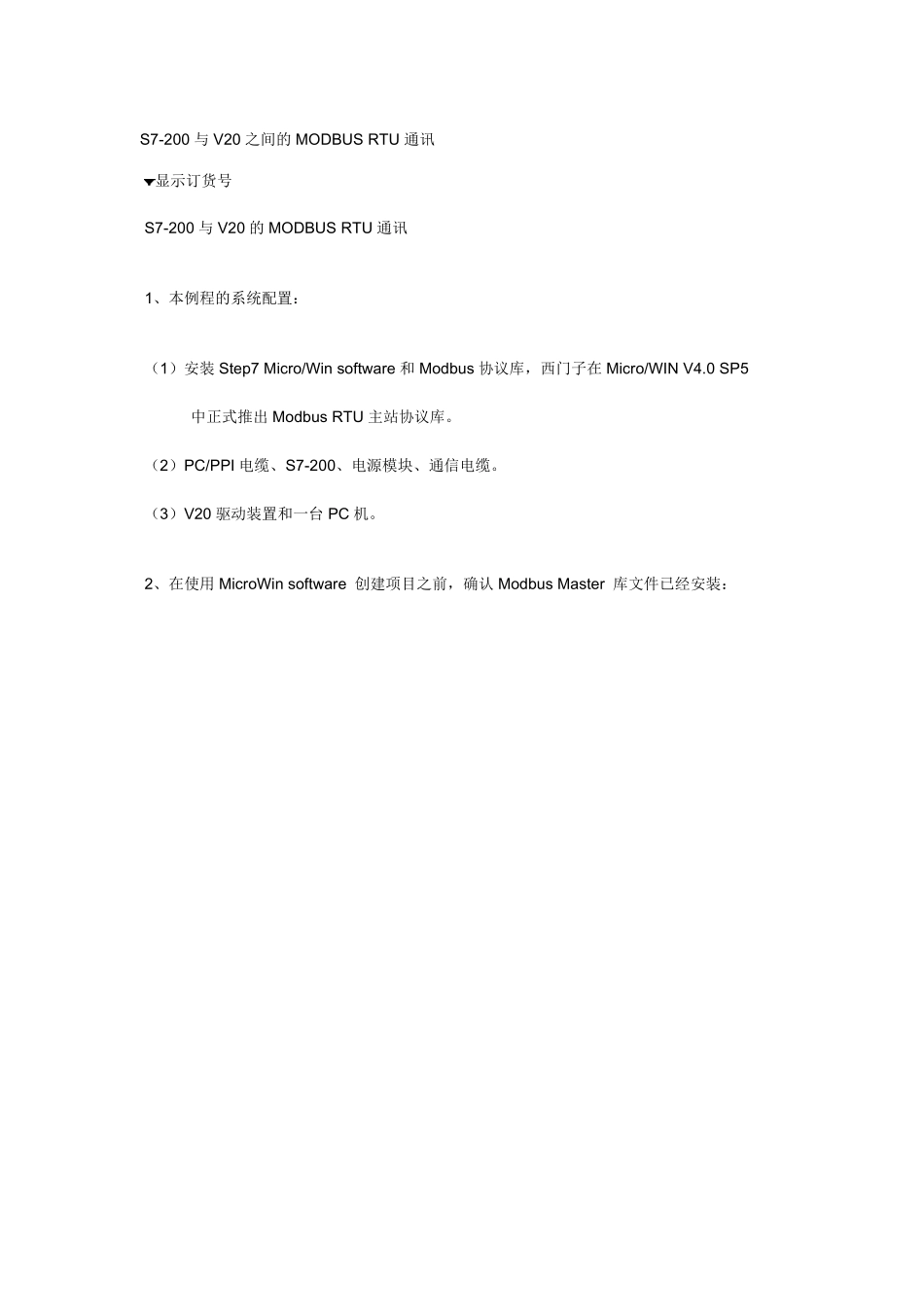

S7-200 与V20 之间的MODBUS RTU 通讯 显示订货号 S7-200 与V20 的MODBUS RTU 通讯 1、本例程的系统配置： （1）安装 Step7 Micro/Win softw are 和 Modbus 协议库，西门子在 Micro/WIN V4.0 SP5 中正式推出 Modbus RTU 主站协议库。 （2）PC/PPI 电缆、S7-200、电源模块、通信电缆。 （3）V20 驱动装置和一台 PC 机。 2、在使用 MicroWin softw are 创建项目之前，确认 Modbus Master 库文件已经安装： 3、创建一个例程： 3.1 设置通讯接口 本例程使用 PC/PPI 电缆。 3.2 建立 PC 和 PLC 之间的连接 “双击刷新”搜索到PLC 后，点击”确认”。 3.3 用电缆将S7-200 Port 1 端口与V20 的RS485 接口相连（注意端口连接规则：V20 的 P+对3、N-对8），如下图所示： 3.4 变频器参数设置： V20 可以通过选择连接宏Cn011 实现Modbus RTU 控制，也可以通过直接更改变频器参数的方法来实现。参数设置如下表所示： 参数 描述 Cn011默认值 实际设置 备注 P0700[0] 选择命令源 5 5 RS485 为命令源 P1000[0] 选择频率 5 5 RS485 为速度设定值 P2023[0] RS485 协议选择 2 2 MODBUS RTU 协议 P2010[0] USS/MODBUS 波特率 6 6 波特率为 9600bps P2021[0] MODBUS 地址 1 3 V20 的MODBUS 地址 P2022[0] MODBUS 应答超时 1000 2000 向主站发回应答的最大时间 P2014[0] USS/MODBUS 报文间断时间 100 0 接收数据时间 3.5 V20 常用寄存器说明 寄存器编号 描述 访问类型 定标系数 读取 写入 控制数据 40100 控制字 R/W 1 PZD1 PZD1 40101 主设定值 R/W 1 PZD2 PZD2 状态数据 40110 状态字 R 1 PZD1 40111 速度实际值 R 1 PZD2 P1120 40322 斜坡上升时间 R/W 100 P1120 P1120 P1121 40323 斜坡下降时间 R/W 100 P1121 P1121 更多的V20 寄存器信息，请访问下面链接： 67267484 3.6 库存储区分配：在编译程序之前，选择 “程序块” ->“ 库” 右键，选择“库存储区”。在点击 “建议地址” 选择V 存储区的地址后点击 “OK”退出。 3.6 初始化Modbu s Master 端口： EN 使能： 必须保证每一扫描周期都被使能（使用 SM0.0） 。 Mode 模式： 为 1 时，使能 Modbu s 协议功能；为 0 时恢复为系统 PPI 协议 。 Baud 波特率： 支持的通讯波特率为4800，9600，1...
