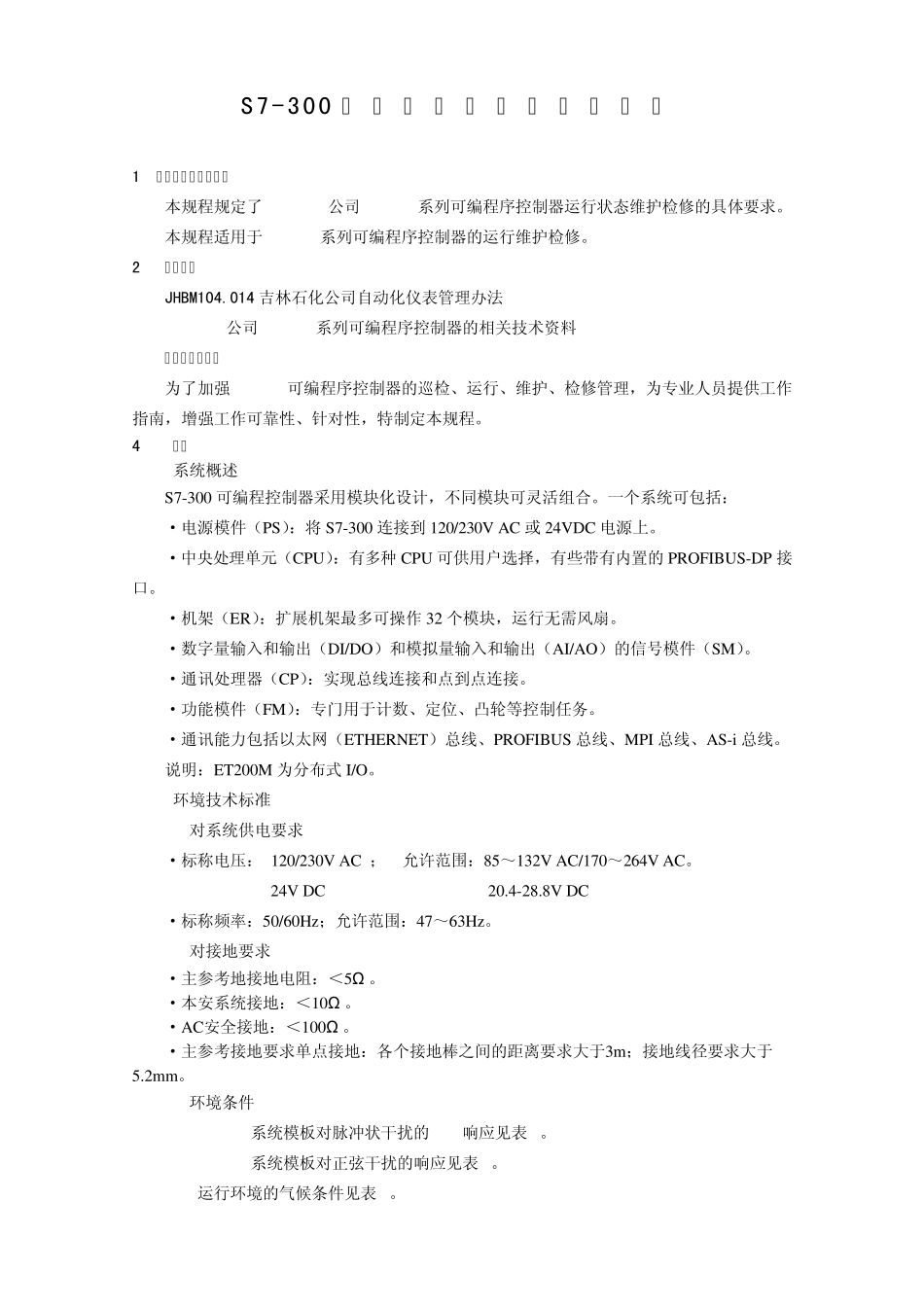

S7-300 可 编 程 控 制 器 检 维 修 规 程 1 主题内容及适用范围 本规程规定了SIEMENS公司S7-300系列可编程序控制器运行状态维护检修的具体要求。 本规程适用于S7-300系列可编程序控制器的运行维护检修。 2 引用标准 JHBM104.014 吉林石化公司自动化仪表管理办法 SIEMENS公司S7-300系列可编程序控制器的相关技术资料 3 编制本规程目的 为了加强S7-300可编程序控制器的巡检、运行、维护、检修管理,为专业人员提供工作指南,增强工作可靠性、针对性,特制定本规程。 4 概述 4.1 系统概述 S7-300 可编程控制器采用模块化设计,不同模块可灵活组合。一个系统可包括: ·电源模件(PS):将 S7-300 连接到 120/230V AC 或 24VDC 电源上。 ·中央处理单元(CPU):有多种 CPU 可供用户选择,有些带有内置的PROFIBUS-DP 接口。 ·机架(ER):扩展机架最多可操作32 个模块,运行无需风扇。 ·数字量输入和输出(DI/DO)和模拟量输入和输出(AI/AO)的信号模件(SM)。 ·通讯处理器(CP):实现总线连接和点到点连接。 ·功能模件(FM):专门用于计数、定位、凸轮等控制任务。 ·通讯能力包括以太网(ETHERNET)总线、PROFIBUS 总线、MPI 总线、AS-i 总线。 说明:ET200M 为分布式 I/O。 4.2 环境技术标准 4.2.1 对系统供电要求 ·标称电压: 120/230V AC ; 允许范围:85~132V AC/170~264V AC。 24V DC 20.4-28.8V DC ·标称频率:50/60Hz;允许范围:47~63Hz。 4.2.2 对接地要求 ·主参考地接地电阻:<5Ω 。 ·本安系统接地:<10Ω 。 ·AC安全接地:<100Ω 。 ·主参考接地要求单点接地:各个接地棒之间的距离要求大于3m;接地线径要求大于5.2mm。 4.2.3 环境条件 4.2.3.1 S7-300系统模板对脉冲状干扰的EMC响应见表1。 4.2.3.2 S7-300系统模板对正弦干扰的响应见表2。 4.2.3.3 运行环境的气候条件见表3。 表1 S7-300系统模板对脉冲状干扰的EMC响应 序号 脉冲状干扰 试验电压 相当于严重性等级 1 按IEC 1000-4-2的静电放电 对空气放电:±8kv 接触放电:±4kv 3 2 脉冲串(IEC 1000-4-4的快速瞬时干扰) 2kv(电源线) 2kv(信号线>3m) 1kv(信号线<3m) 3 3 按IEC 1000-4-5的高能信号脉冲(浪涌) ·不对称耦合 ·对称耦合 2kv(供电线)直流电压有保护元件 2kv(信号线/数据线)仅>3m,可能有保护元件 1kv(供电线)...
