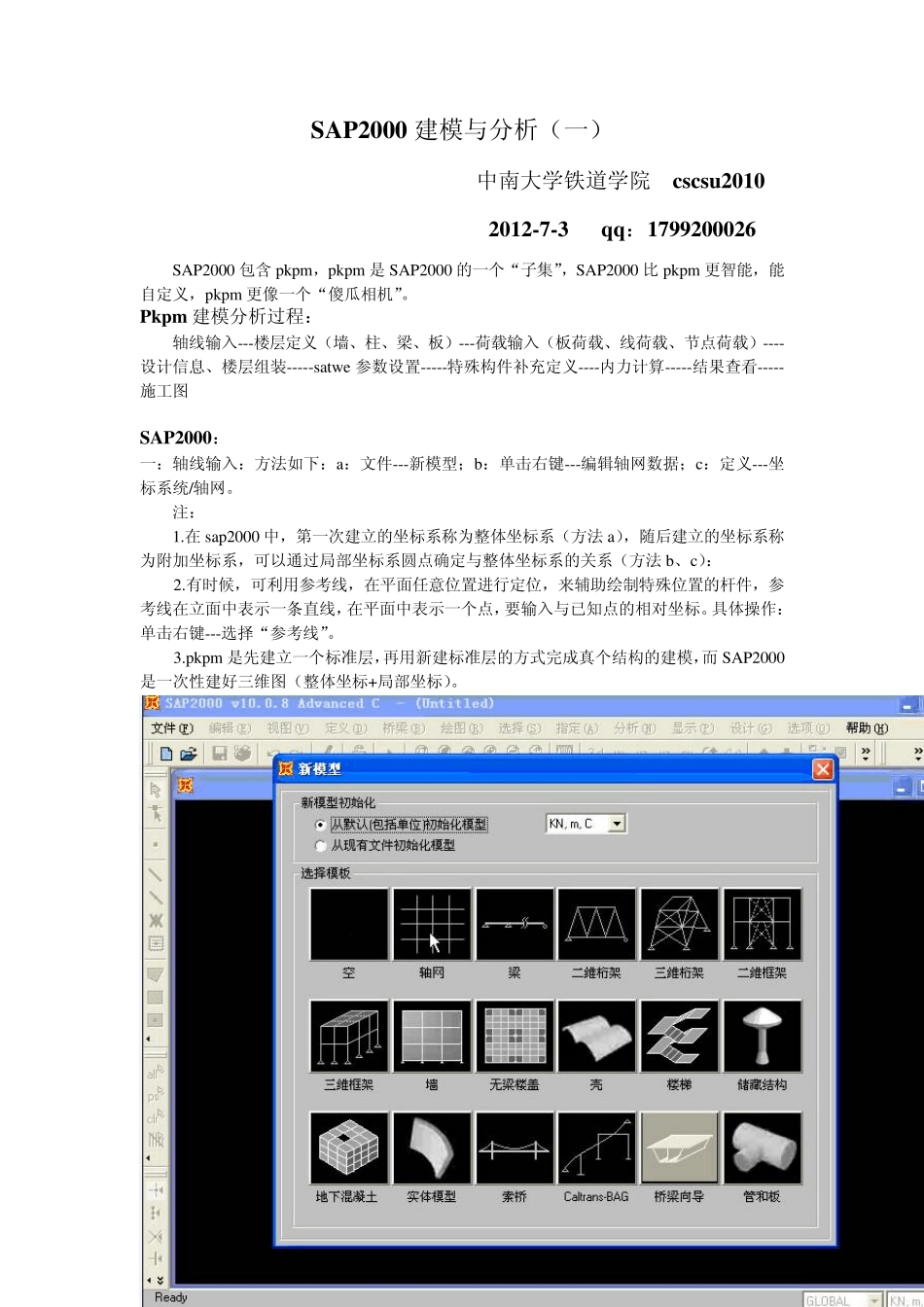

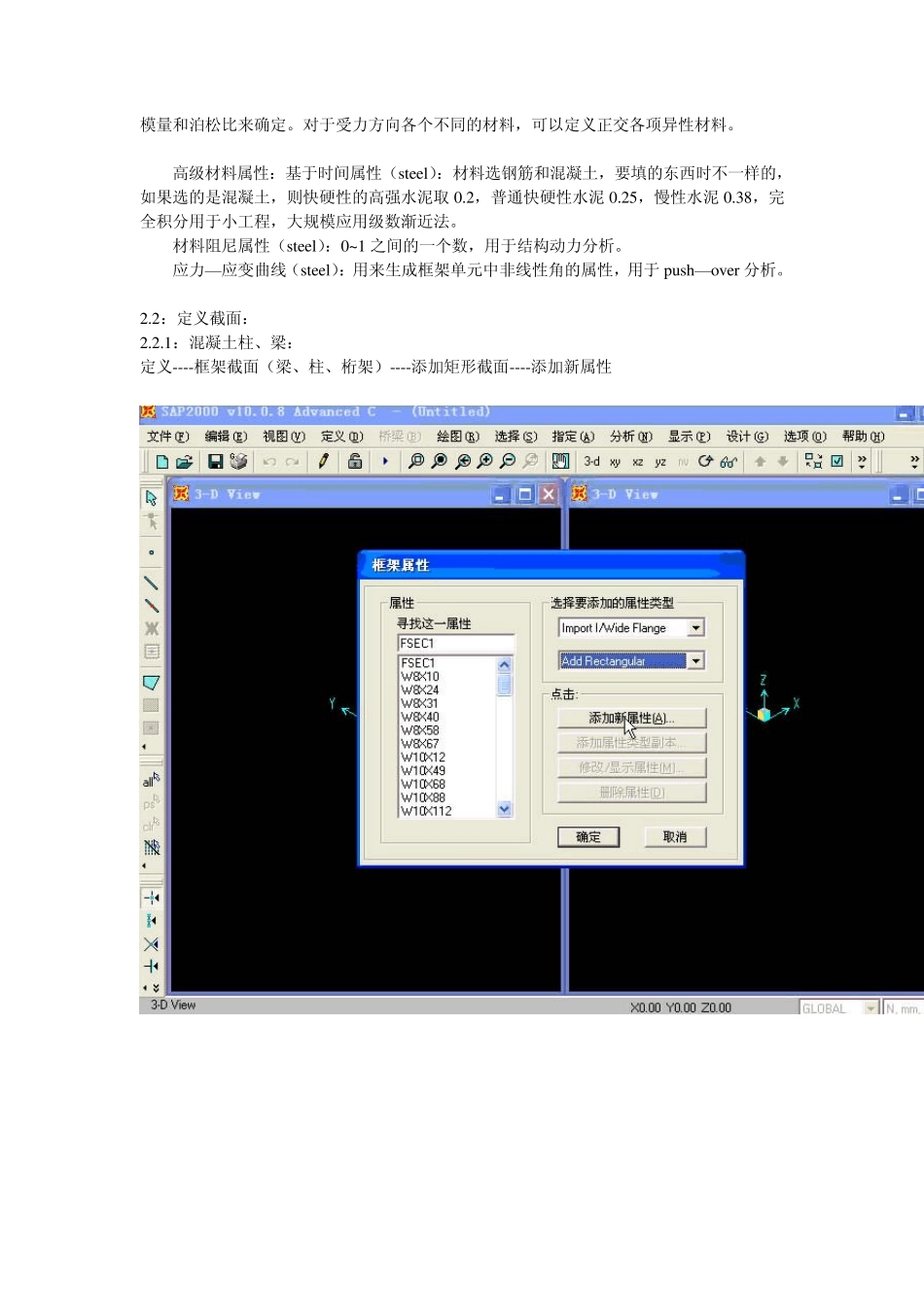

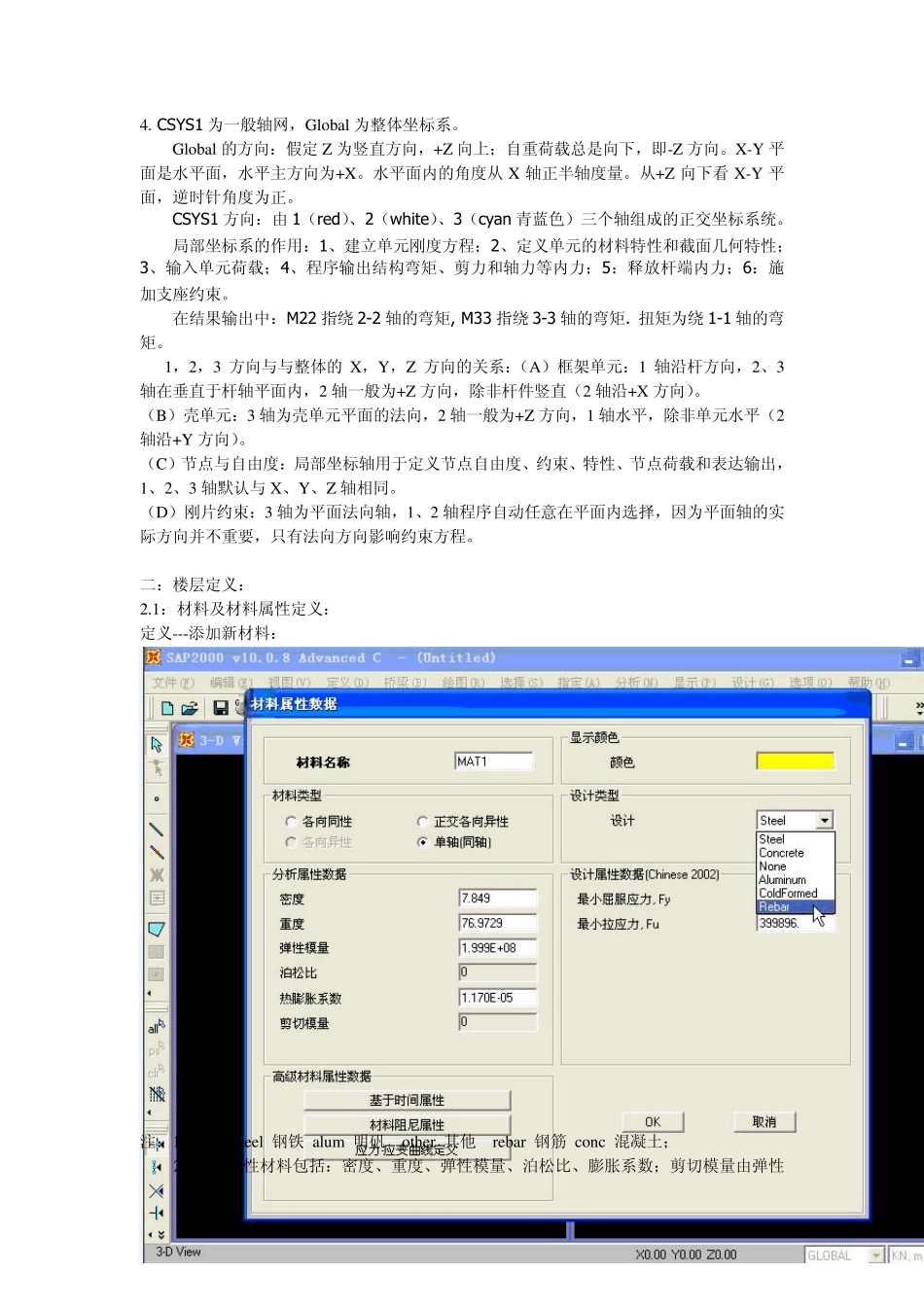

SAP2000 建模与分析（一） 中南大学铁道学院 cscsu 2010 2012-7-3 qq：1799200026 SAP2000 包含pkpm，pkpm 是SAP2000 的一个“子集”，SAP2000 比 pkpm 更智能，能自定义，pkpm 更像一个“傻瓜相机”。 Pkpm 建模分析过程： 轴线输入---楼层定义（墙、柱、梁、板）---荷载输入（板荷载、线荷载、节点荷载）----设计信息、楼层组装-----satw e 参数设置-----特殊构件补充定义----内力计算-----结果查看-----施工图 SAP2000： 一：轴线输入：方法如下：a：文件---新模型；b：单击右键---编辑轴网数据；c：定义---坐标系统/轴网。 注： 1.在 sap2000 中，第一次建立的坐标系称为整体坐标系（方法 a），随后建立的坐标系称为附加坐标系，可以通过局部坐标系圆点确定与整体坐标系的关系（方法 b、c）： 2.有时候，可利用参考线，在平面任意位置进行定位，来辅助绘制特殊位置的杆件，参考线在立面中表示一条直线，在平面中表示一个点，要输入与已知点的相对坐标。具体操作：单击右键---选择“参考线”。 3.pkpm 是先建立一个标准层，再用新建标准层的方式完成真个结构的建模，而 SAP2000是一次性建好三维图（整体坐标+局部坐标）。 4. CSYS1 为一般轴网，Global 为整体坐标系。 Global 的方向：假定Z 为竖直方向，+Z 向上；自重荷载总是向下，即-Z 方向。X-Y 平面是水平面，水平主方向为+X。水平面内的角度从X 轴正半轴度量。从+Z 向下看X-Y 平面，逆时针角度为正。 CSYS1 方向：由1（red）、2（white）、3（cyan 青蓝色）三个轴组成的正交坐标系统。 局部坐标系的作用：1、建立单元刚度方程；2、定义单元的材料特性和截面几何特性；3、输入单元荷载；4、程序输出结构弯矩、剪力和轴力等内力；5：释放杆端内力；6：施加支座约束。 在结果输出中：M22 指绕 2-2 轴的弯矩, M33 指绕 3-3 轴的弯矩. 扭矩为绕 1-1 轴的弯矩。 1，2，3 方向与与整体的X，Y，Z 方向的关系：（A）框架单元：1 轴沿杆方向，2、3轴在垂直于杆轴平面内，2 轴一般为+Z 方向，除非杆件竖直（2 轴沿+X 方向）。 （B）壳单元：3 轴为壳单元平面的法向，2 轴一般为+Z 方向，1 轴水平，除非单元水平（2轴沿+Y 方向）。 （C）节点与自由度：局部坐标轴用于定义节点自由度、约束、特性、节点荷载和表达输出，1、2、3 轴默认与 X、Y、Z 轴相同。 （D）刚片约束：3 轴为平面法向轴，1、2 轴程序自动任意在平...
