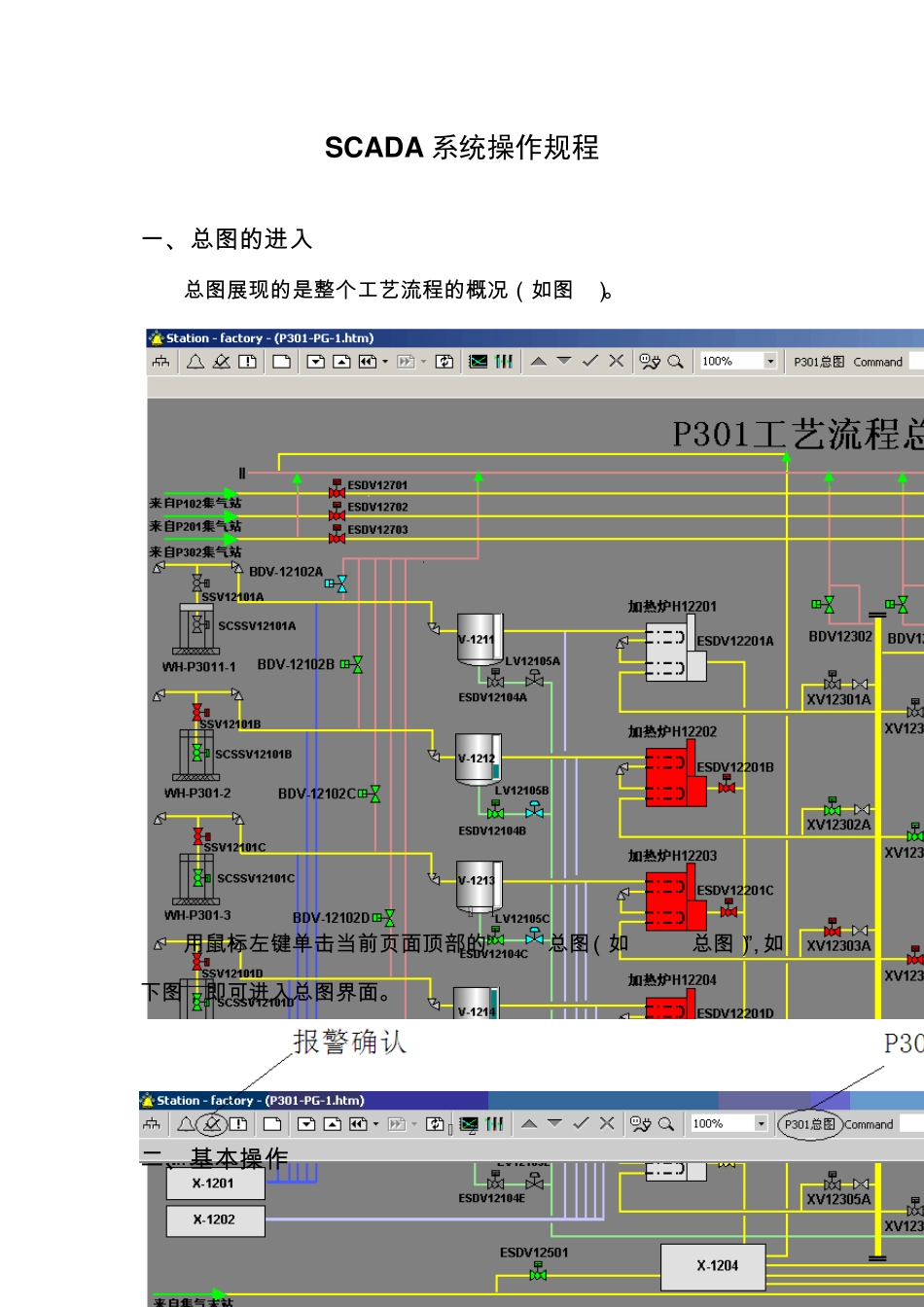

SCADA 系统操作规程 一 、总 图 的 进 入 总 图 展 现 的 是 整 个 工 艺 流 程 的 概 况 （ 如 图 1）。 图 1 用 鼠 标 左 键 单 击 当 前 页 面 顶 部 的 “Pxxx总 图 （ 如 P301总 图 ）”， 如下 图 ， 即 可 进 入 总 图 界 面 。 图 2 二 、基 本 操 作 1、控 制 页 面 切 换 在 控 制 页 面 的 下 方 有 各 个 页 面 的 标 题 （ 如 图 2）， 有 Pxxx总 图 、井 口 与 加 热 炉 、井 口 分 离 器 、加 热 炉 、计 量 与 外 输 、甲 醇 加 注 、缓 蚀剂 加 注 、酸 液 缓 冲 罐 、火 气 检 测 、事 件 查 询 等 。 用 鼠 标 左 键 单 击 下 图各 标 题 就 可 以 进 入 相 应 界 面 。 图 3 2、账 号 的 登 陆 图 4 鼠 标 左 键 单 击 页 面 右 下 角 的 “Oper”（ 如 上 图4）出 现 对 话 框（ 如 图5）输 入 “mngr” 点 “OK”或 回 车 即 可 。 在 进 入 “mngr”账 户 后 ， 如 果 要 退 出 账 户 ， 可 用 鼠 标 左 键 单 击 页 面 右 下 角 的“mngr”出 现 对 话 框 （ 如 图 5）点 “OK”或 回 车 即 可 。在 “Oper”账 户 下 主 要 以 界 面 参 数读 取 为 主 。 在 “mngr”账户 下 ， 用 户 既 可 读 取 界面 参 数 ， 又 可 对 各 自 控设 备 进 行 远 程 控 制 和 操 作 。 3、权 限 抢 夺 各 站 的 自 控 系 统 均 受 中 控 室 和 站 控 室 两 个 地 方 的 控 制 。 当 站 控 室需 要 进 行 某 项 远 程 操 作 时 ， 必须先按照账 号 的 登 陆 步骤进 入 “mngr” 操 作 账 户 ， 然 后 左 键 单 击 总 图 右 上 角 的 “权 限 抢 夺 ”（ 如 图 6）， 再 点 击弹 出 对 话 框 中 的 “Yes”或 者 回 车 ， “权 限 抢 夺 ”按 钮 变 为 “站 场 控 制 ”之后 才 能 进 行 相 关 操 作 。 当 站 控 室 和 中 控 制 同 时 进 行 权 限 抢 夺 时 ， 中 控室 权 限 优 先 。 图 6 4 、操 作 界面各功能 介绍： （ 图 7） 1） 如 上 图 ， 最 顶 端 为...
