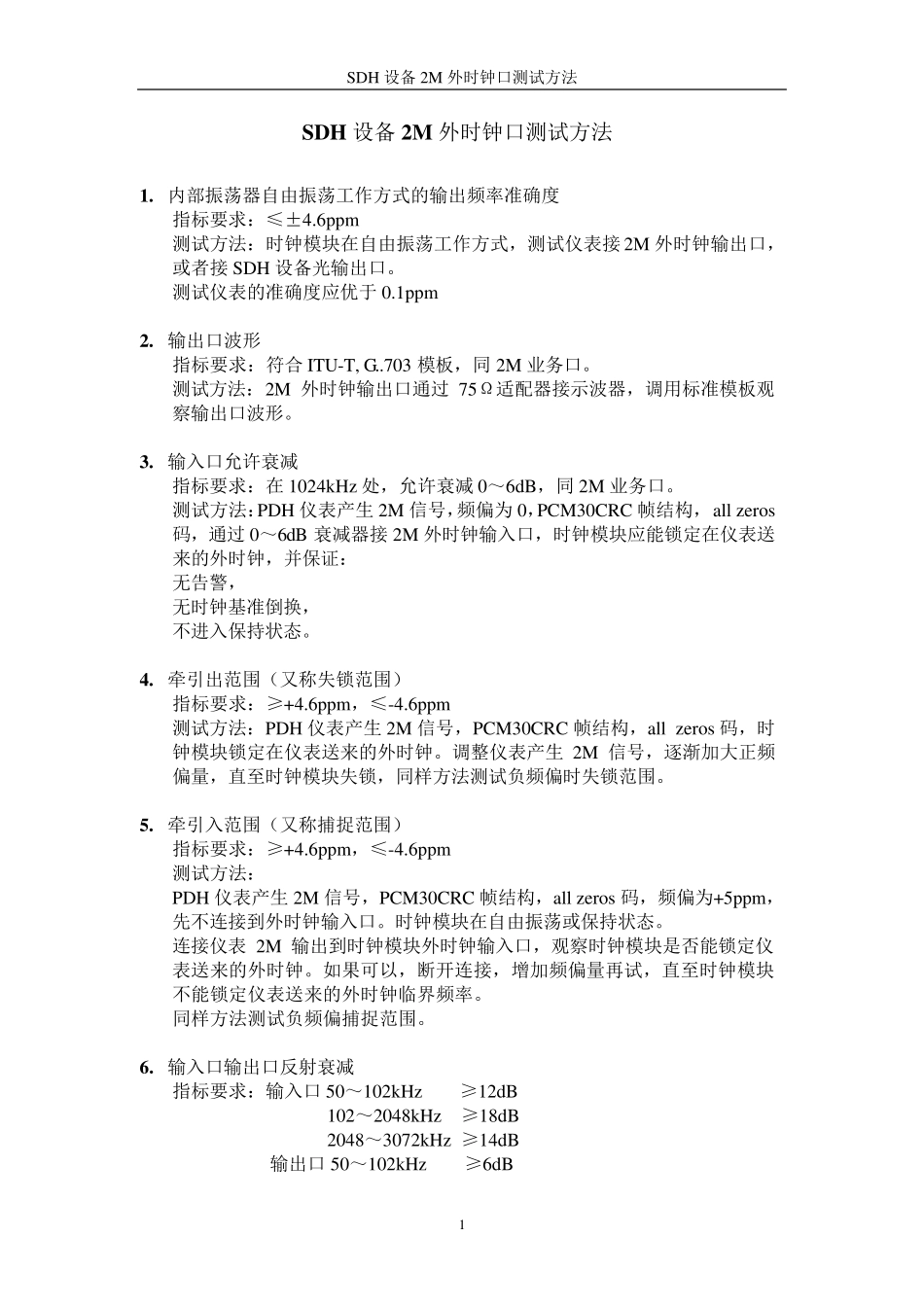

SDH 设备2M 外时钟口测试方法 1 SDH 设备2M 外时钟口测试方法 1. 内部振荡器自由振荡工作方式的输出频率准确度 指标要求：≤±4.6ppm 测试方法：时钟模块在自由振荡工作方式，测试仪表接 2M 外时钟输出口，或者接 SDH 设备光输出口。 测试仪表的准确度应优于 0.1ppm 2. 输出口波形 指标要求：符合 ITU-T, G..703 模板，同 2M 业务口。 测试方法：2M 外时钟输出口通过 75Ω适配器接示波器，调用标准模板观察输出口波形。 3. 输入口允许衰减 指标要求：在 1024kHz 处，允许衰减 0～6dB，同 2M 业务口。 测试方法：PDH 仪表产生 2M 信号，频偏为 0，PCM30CRC 帧结构， all zeros码，通过 0～6dB 衰减器接 2M 外时钟输入口，时钟模块应能锁定在仪表送来的外时钟，并保证： 无告警， 无时钟基准倒换， 不进入保持状态。 4. 牵引出范围（又称失锁范围） 指标要求：≥+4.6ppm，≤-4.6ppm 测试方法：PDH 仪表产生 2M 信号，PCM30CRC 帧结构，all zeros 码，时钟模块锁定在仪表送来的外时钟。调整仪表产生 2M 信号，逐渐加大正频偏量，直至时钟模块失锁，同样方法测试负频偏时失锁范围。 5. 牵引入范围（又称捕捉范围） 指标要求：≥+4.6ppm，≤-4.6ppm 测试方法： PDH 仪表产生 2M 信号，PCM30CRC 帧结构，all zeros 码，频偏为+5ppm，先不连接到外时钟输入口。时钟模块在自由振荡或保持状态。 连接仪表 2M 输出到时钟模块外时钟输入口，观察时钟模块是否能锁定仪表送来的外时钟。如果可以，断开连接，增加频偏量再试，直至时钟模块不能锁定仪表送来的外时钟临界频率。 同样方法测试负频偏捕捉范围。 6. 输入口输出口反射衰减 指标要求：输入口50～102kHz ≥12dB 102～2048kHz ≥18dB 2048～3072kHz ≥14dB 输出口50～102kHz ≥6dB SDH 设备2M 外时钟口测试方法 2 102～3072kHz ≥8dB 同2M 业务口。 测试方法：使用网络分析仪测试 7 . 输入抖动容限 指标要求：符合ITU-T G..813 图9 模板 100250T1306540-951.0101001000100 00010 0001949[ns]Peak-to-peakjitter amplitudeJitter frequency [Hz] ITU-T G..813 图9 频率Hz 1 19 49 100 1k 10k 100k 抖动ns 250 250 100 100 100 100 100 抖动UIpp 0.5 0.5 0.2 0.2 0.2 0.2 0.2 测试方法：逐点测试 1. SDH 分析仪产生2M 信号，PCM30CRC 帧结构，all zeros ...
