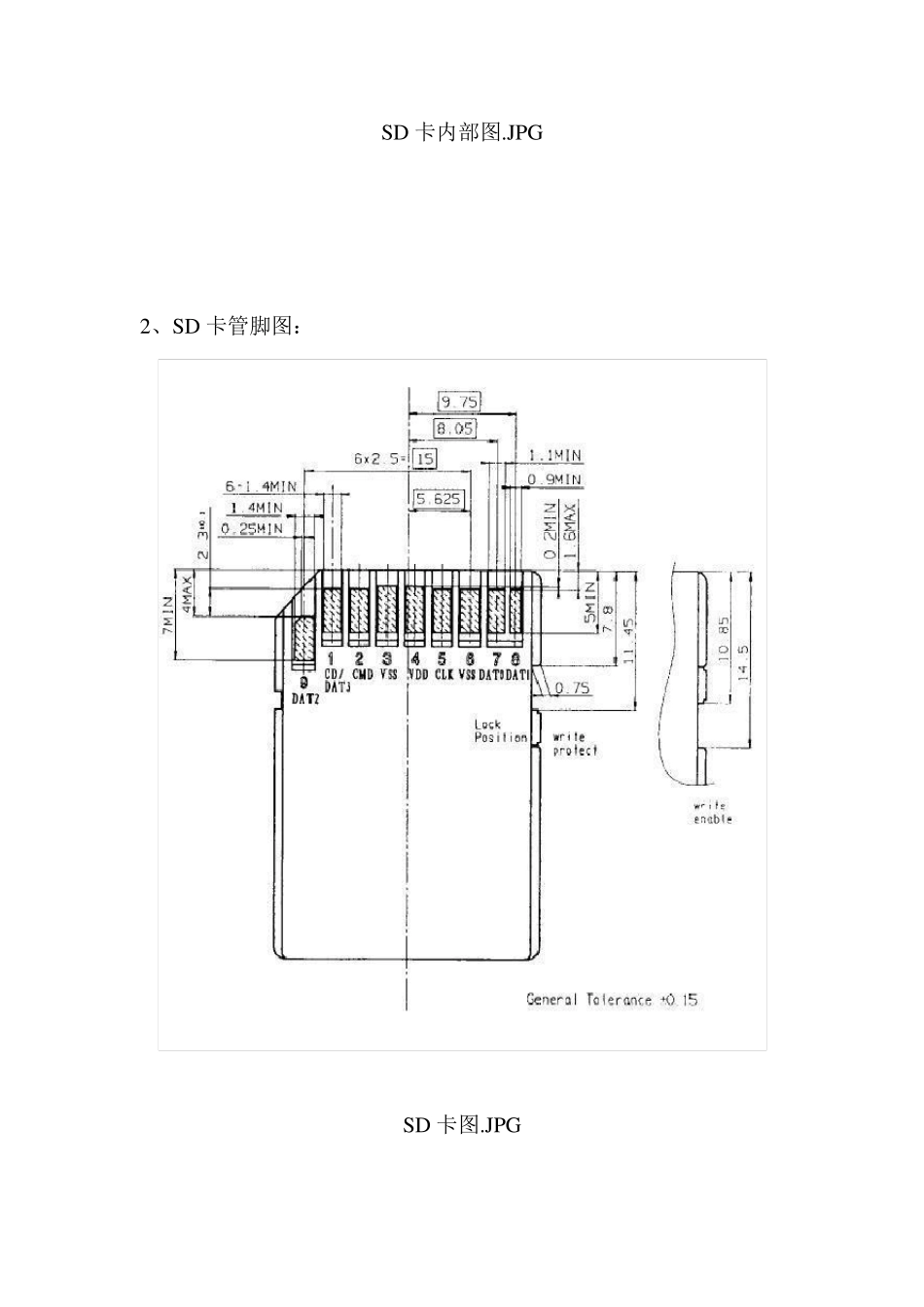

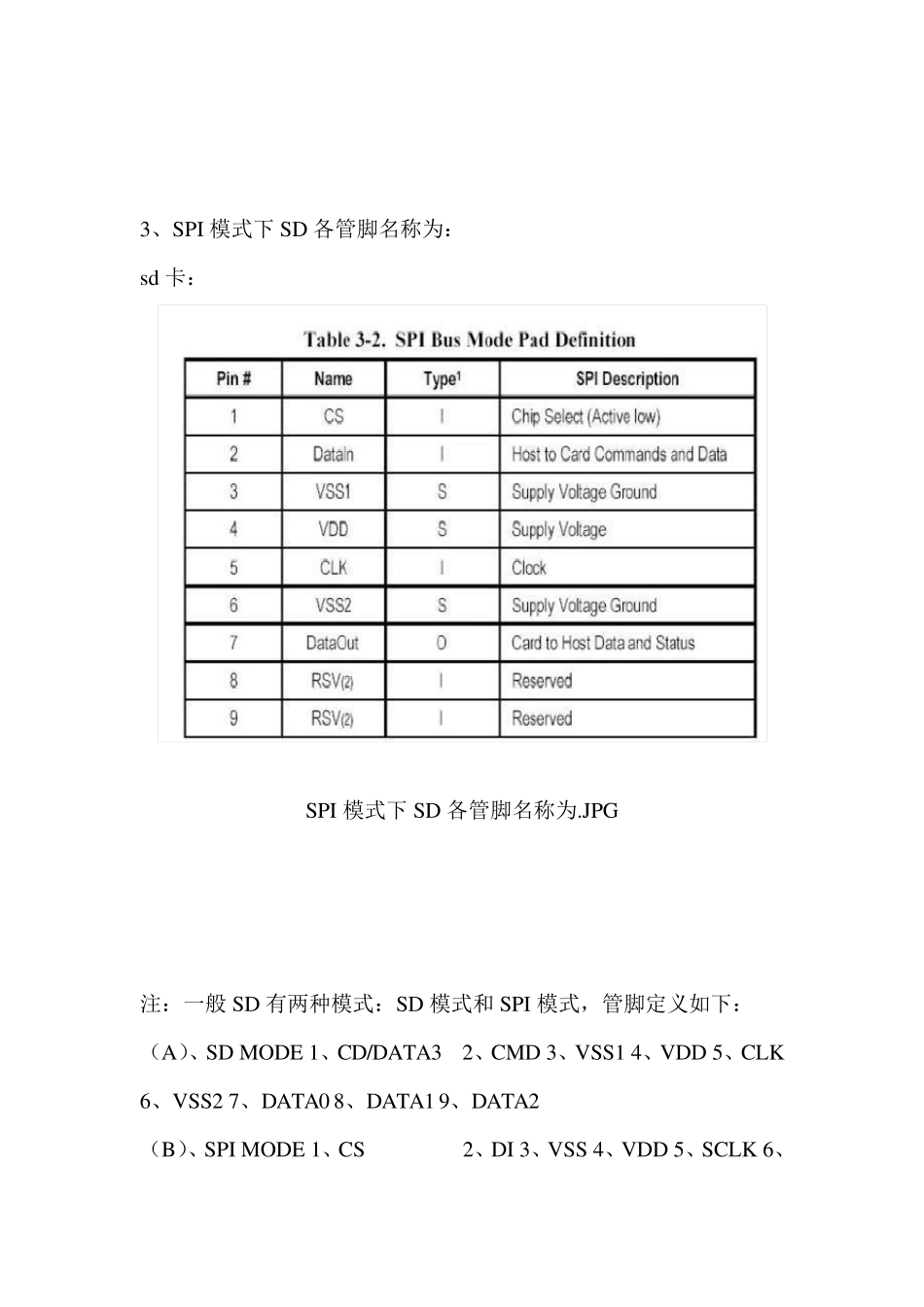

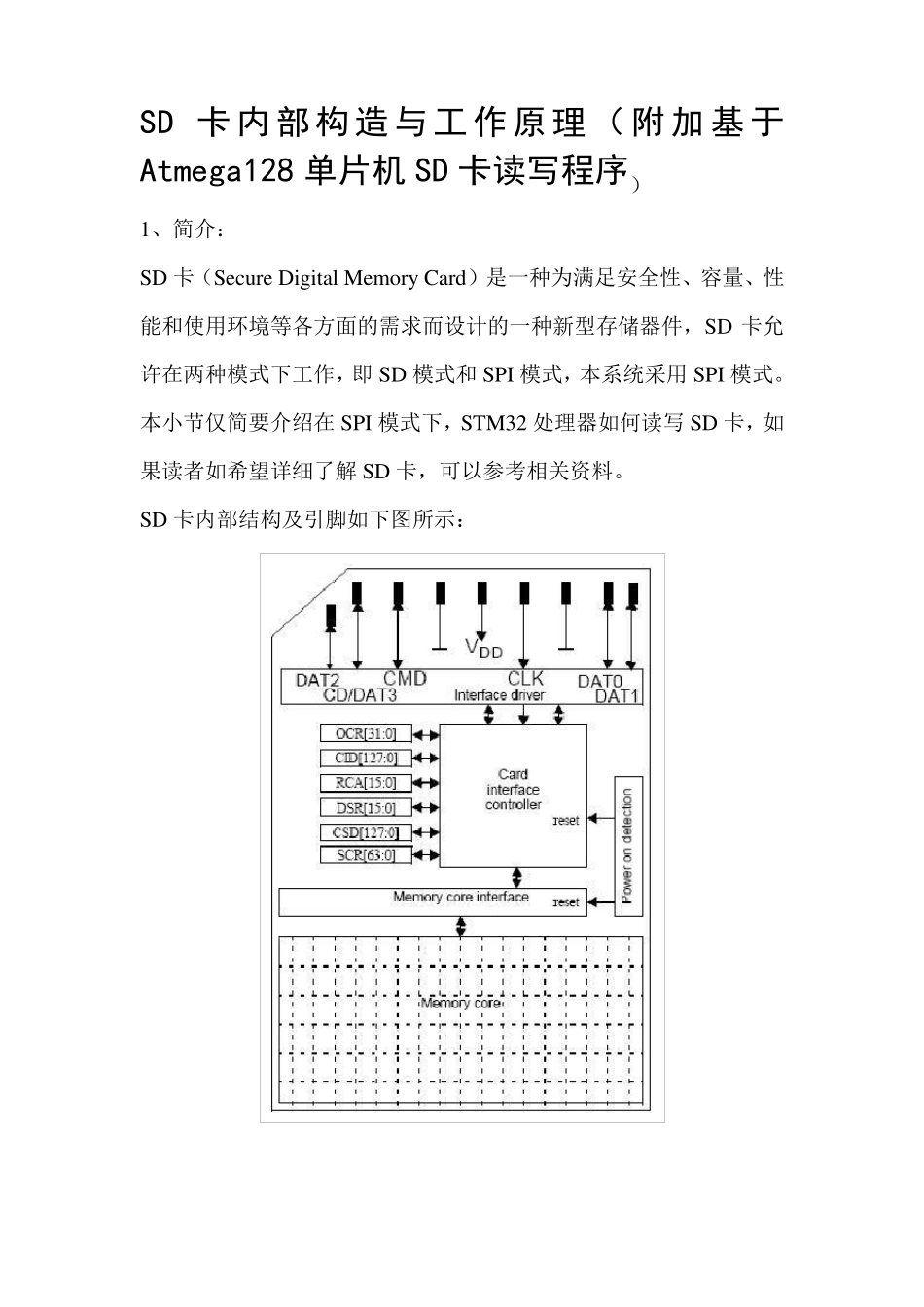

SD 卡内部构造与 工 作 原 理 （ 附 加 基 于Atmega128 单片机 SD 卡读写程序） 1、简介： SD 卡（Secu re Digital Memory Card）是一种为满足安全性、容量、性能和使用环境等各方面的需求而设计的一种新型存储器件，SD 卡允许在两种模式下工作，即 SD 模式和 SPI 模式，本系统采用 SPI 模式。本小节仅简要介绍在 SPI 模式下，STM32 处理器如何读写 SD 卡，如果读者如希望详细了解 SD 卡，可以参考相关资料。 SD 卡内部结构及引脚如下图所示： S D 卡内部图.JP G 2、S D 卡管脚图： S D 卡图.JP G 3、SPI 模式下 SD 各管脚名称为： sd 卡： SPI 模式下 SD 各管脚名称为.JPG 注：一般 SD 有两种模式：SD 模式和 SPI 模式，管脚定义如下： （A）、SD MODE 1、CD/DATA3 2、CMD 3、VSS1 4、VDD 5、CLK 6、VSS2 7、DATA0 8、DATA1 9、DATA2 （B）、SPI MODE 1、CS 2、DI 3、VSS 4、VDD 5、SCLK 6、VSS2 7、DO 8、RSV 9、RSV SD 卡主要引脚和功能为： CLK：时钟信号，每个时钟周期传输一个命令或数据位，频率可在 0～25MHz 之间变化，SD 卡的总线管理器可以不受任何限制的自由产生 0～25MHz 的频率； CMD：双向命令和回复线，命令是一次主机到从卡操作的开始，命令可以是从主机到单卡寻址，也可以是到所有卡；回复是对之前命令的回答，回复可以来自单卡或所有卡； DAT0～3：数据线，数据可以从卡传向主机也可以从主机传向卡。 SD 卡以命令形式来控制 SD 卡的读写等操作。可根据命令对多块或单块进行读写操作。在 SPI 模式下其命令由 6 个字节构成，其中高位在前。SD 卡命令的格式如表 1 所示，其中相关参数可以查阅 SD卡规范。 4、MicroSD 卡管脚图： MicroSD 卡管脚图.JPG 5、MicroSD 卡管脚名称： MicroSD 卡管脚名称.JPG SD 卡与MicroSD 卡仅仅是封装上的不同，MicroSD 卡更小，大小上和一个SIM 卡差不多，但是协议与SD 卡相同。 一般我们用单片机操作SD 卡时，都不需要对FAT 分区表信息做处理，原因如下： 1）、操作FAT 分区表要增加程序代码量、增加 SRAM 的消耗，对于便携应用来说代码大小和占用SRAM 的多少至关重要。 2）、即使我们对FAT 分区表不做任何了解，实际上我们一样可以向SD 卡上写入数据，这就表明使用FAT 对我们做数据存储应用来说如同鸡肋。 3）、耗费大量经历和时间去了解 FAT 分区表对...
