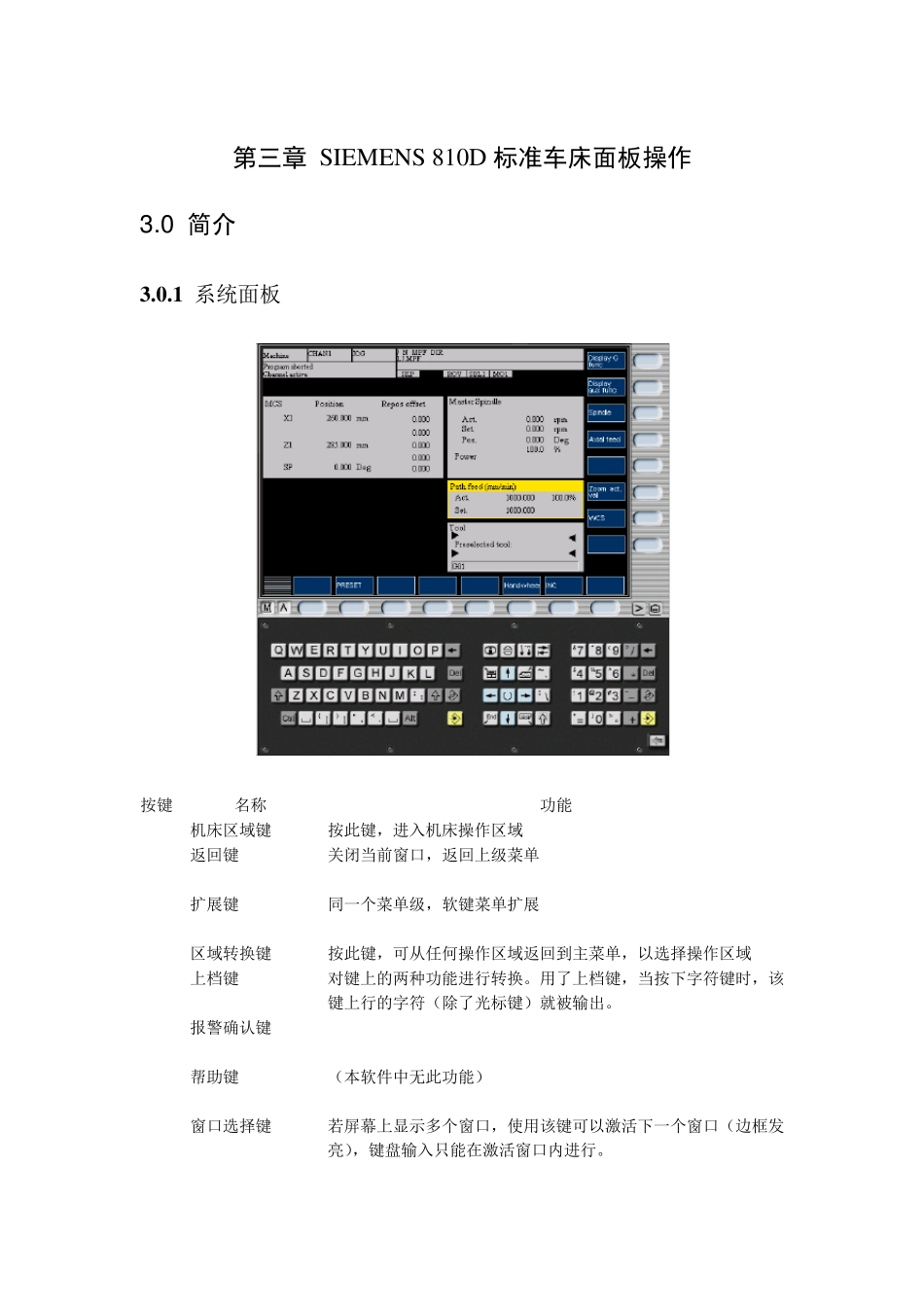

第三章 SIEMENS 810D 标准车床面板操作 3 .0 简介 3 .0 .1 系统面板 按键 名称 功能 机床区域键 按此键，进入机床操作区域 返回键 关闭当前窗口，返回上级菜单 扩展键 同一个菜单级，软键菜单扩展 区域转换键 按此键，可从任何操作区域返回到主菜单，以选择操作区域 上档键 对键上的两种功能进行转换。用了上档键，当按下字符键时，该键上行的字符（除了光标键）就被输出。 报警确认键 帮助键 （本软件中无此功能） 窗口选择键 若屏幕上显示多个窗口，使用该键可以激活下一个窗口（边框发亮），键盘输入只能在激活窗口内进行。 光标键 翻页键 用此键可以逐页快速查看激活窗口内的信息 删除键 自右向左删除字符 空格键 选择键、锁定键、激活键 一般用于单选、多选框 编辑键、取消键（undo） 行末键 光标快速定位，该键使光标快速到行末（编辑器中） 输入键、回车键 （1）接受一个编辑值。（2）打开、关闭一个文件目录。（3）打开文件 3 .0 .2 操作面板 按 钮 名 称 功 能 简 介 紧急停止 紧急状态下（如危及人身、危及机床、刀具、工件时）按下此按钮，驱动系统断电，各类动作停止。 手动操作方式（JOG） 用于手动控制机床动作 示教方式 半自动运行操作方式（MDA） 通过一个或数个程序段控制机床动作 自动运行操作方式（AUTO） 通过程序的自动运行来控制机床动作 电源开 打开机床电源 电源关 关闭机床电源 复位 按下此键，取消当前程序的运行；监视功能信息被清除（除了报警信号，电源开关、启动和报警确认）；通道转向复位状态。 单段 当此按钮被按下时，运行程序时每次执行一条数控指令。 断电返回 JOG 方式下，重新返回（定位）到程序中断处 增量进给 循环保持 程序运行暂停，在程序运行过程中，按下此按钮运行暂停。按恢复运行。 运行开始 程序运行开始 主轴正转 按下此按钮，主轴开始正转 主轴停止 按下此按钮，主轴停止转动 主轴反转 按下此按钮，主轴开始反转 移动按钮 返回参考点 在 JOG 方式下，机床必须首先执行返回参考点操作，然后才可以运行。 W CS/MCS 切换 切换工件坐标系和机床坐标系 锁住主轴 当此按钮被按下时，主轴不能转动 松开主轴 当此按钮被按下时，允许主轴转动 进给锁定 当此按钮被按下时，机床被锁定，不可以移动 进给允许 当此按钮被按下时，机床可以移动 主轴倍率 将光标移至此旋钮上后,通过点击鼠标的左键或...
