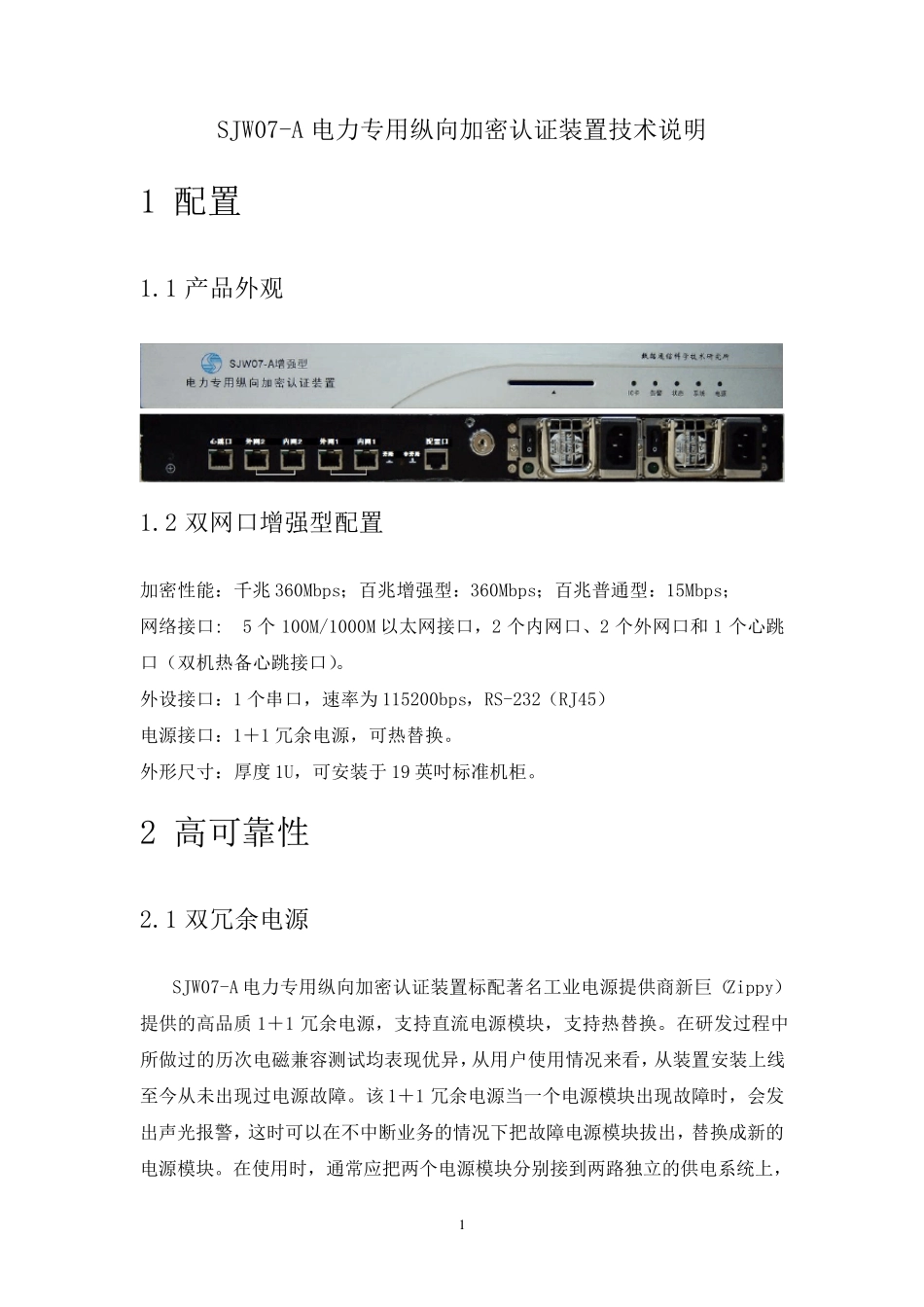

1 SJW07-A 电力专用纵向加密认证装置技术说明 1 配置 1.1 产品外观 1.2 双网口增强型配置 加密性能:千兆360Mbps;百兆增强型:360Mbps;百兆普通型:15Mbps; 网络接口: 5 个100M/1000M 以太网接口,2 个内网口、2 个外网口和 1 个心跳口(双机热备心跳接口)。 外设接口:1 个串口,速率为 115200bps,RS-232(RJ45) 电源接口:1+1 冗余电源,可热替换。 外形尺寸:厚度 1U,可安装于 19 英吋标准机柜。 2 高可靠性 2.1 双冗余电源 SJW07-A 电力专用纵向加密认证装置标配著名工业电源提供商新巨(Zippy)提供的高品质 1+1 冗余电源,支持直流电源模块,支持热替换。在研发过程中所做过的历次电磁兼容测试均表现优异,从用户使用情况来看,从装置安装上线至今从未出现过电源故障。该 1+1 冗余电源当一个电源模块出现故障时,会发出声光报警,这时可以在不中断业务的情况下把故障电源模块拔出,替换成新的电源模块。在使用时,通常应把两个电源模块分别接到两路独立的供电系统上, 2 1+1 冗余电源毫无疑问能够增强系统的可靠性以及延长整个系统的平均无故障工作时间。 2.2 双算法芯片冗余备份 SJW07-A 电力专用纵向加密认证装置标配双算法芯片,通过两种方案提供算法芯片冗余性:硬件级双算法芯片冗余;系统级双算法芯片冗余。 密码卡硬件加电后执行自检和芯片可用性检查,自动屏蔽掉不可用的算法芯片,这一过程对应用系统透明,应用系统只能看到并使用这两块芯片中可用的芯片。 应用系统周期性检查芯片可用性,把调用中出错的算法芯片禁用。 2.3 双FLASH 互备校验修复 SJW07-A 电力专用纵向加密认证装置标配两块FLASH 芯片,互为镜像,相互校验(即互相保存有对方的完整性检验数据)。装置的内核、操作系统和应用系统及策略配置数据都有两个拷贝,独立保存在两块FLASH 上,每一块数据都有校验数据,当系统启动时通过检验数据自动修复两块FLASH 上不一致的数据,使它们保持一致。当应用系统升级时,会实时进行两块FLASH 的同步,当用户完成策略修改时,也会及实时同步两块FLASH 上的策略配置。 双FLASH 互备校验修复可以使用户数据得到保护,把发生策略数据丢失的风险降到最 低 。 2.4 双机 热 备 SJW07-A 电力专用纵向加密认证装置支 持双机 热 备运 行模 式 ,即同一网 点 的两台纵向加密认证装置互为主 备机 ,在出现 链 路 等 故障时,主 备机 会快 ...
