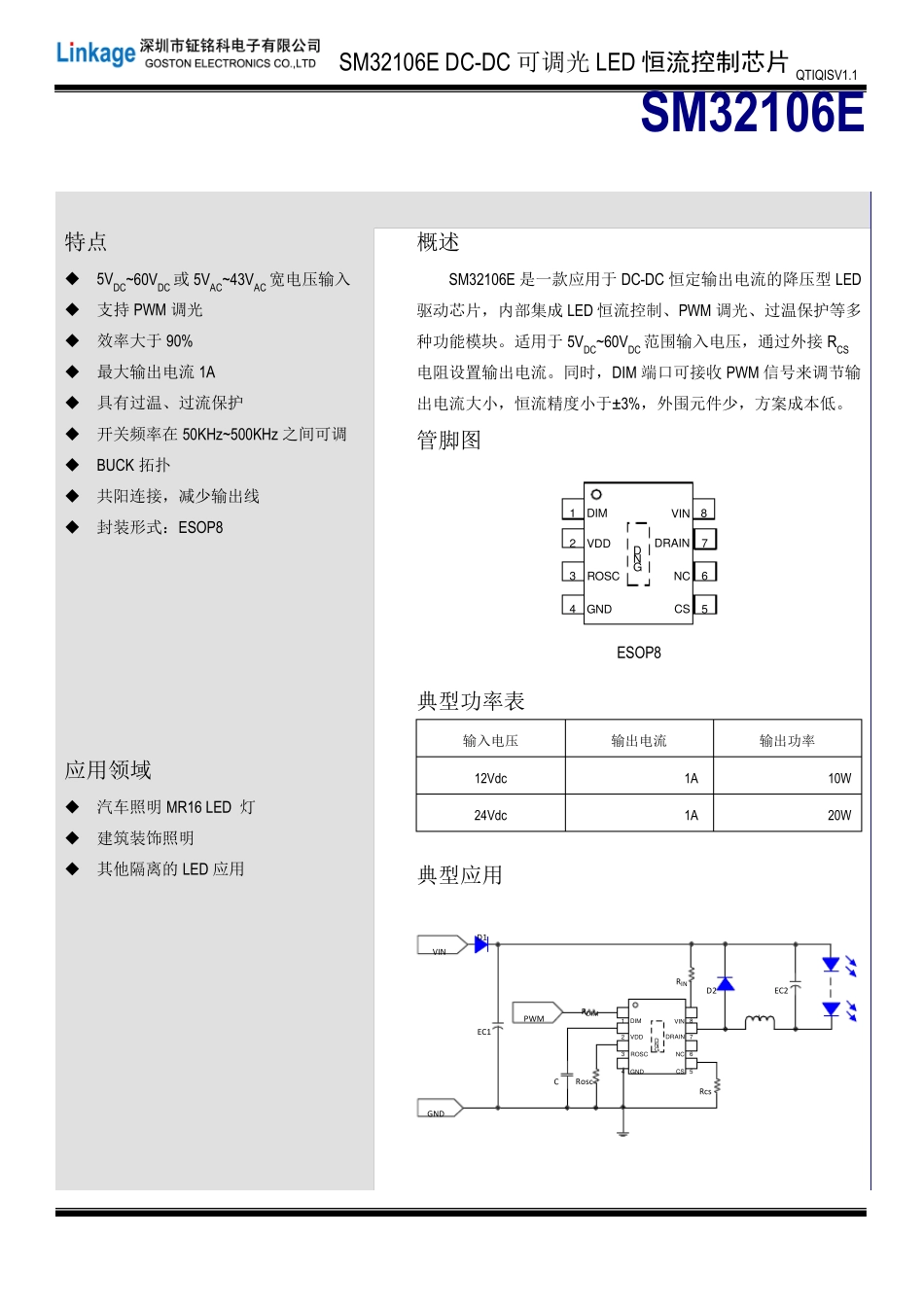

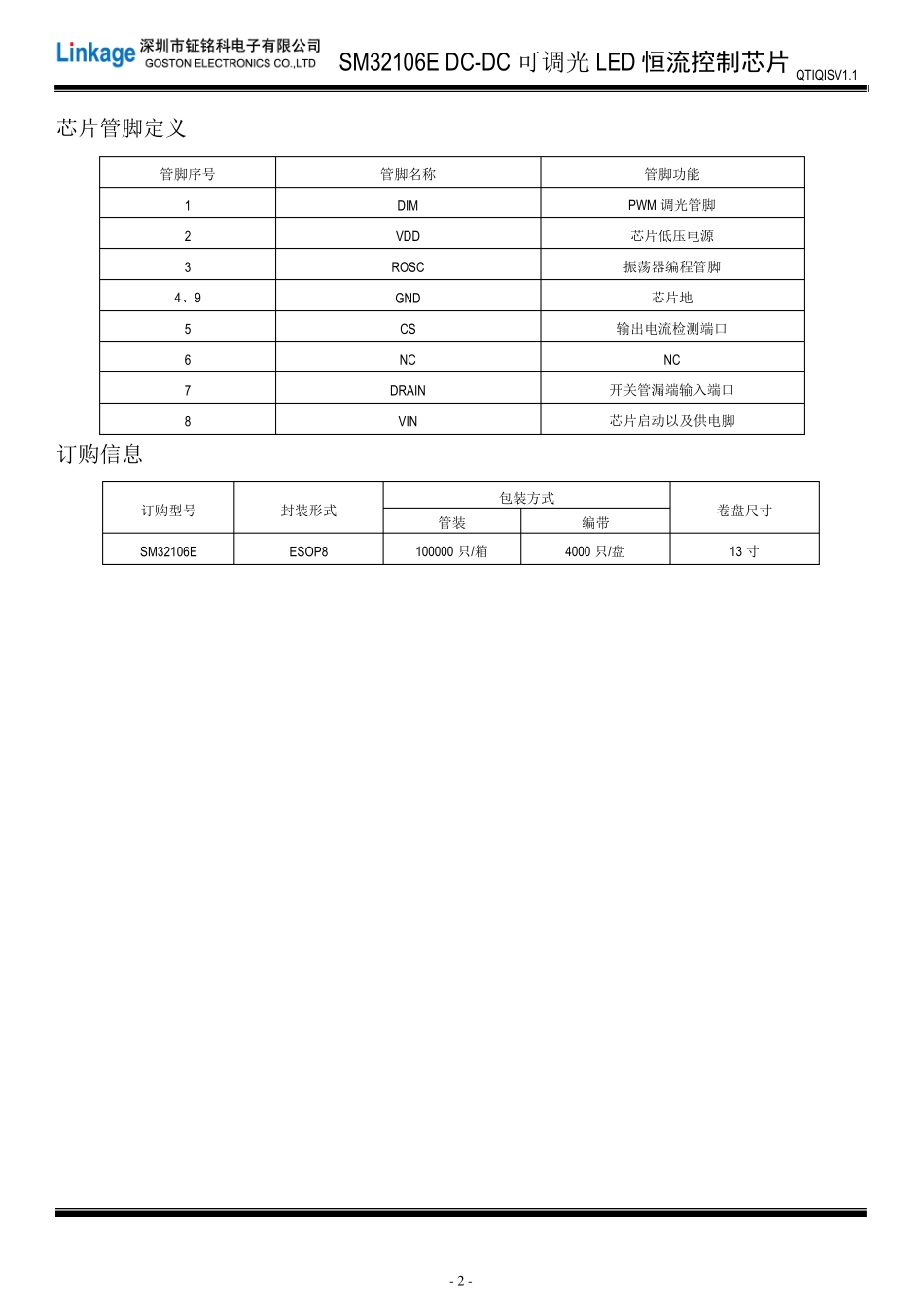

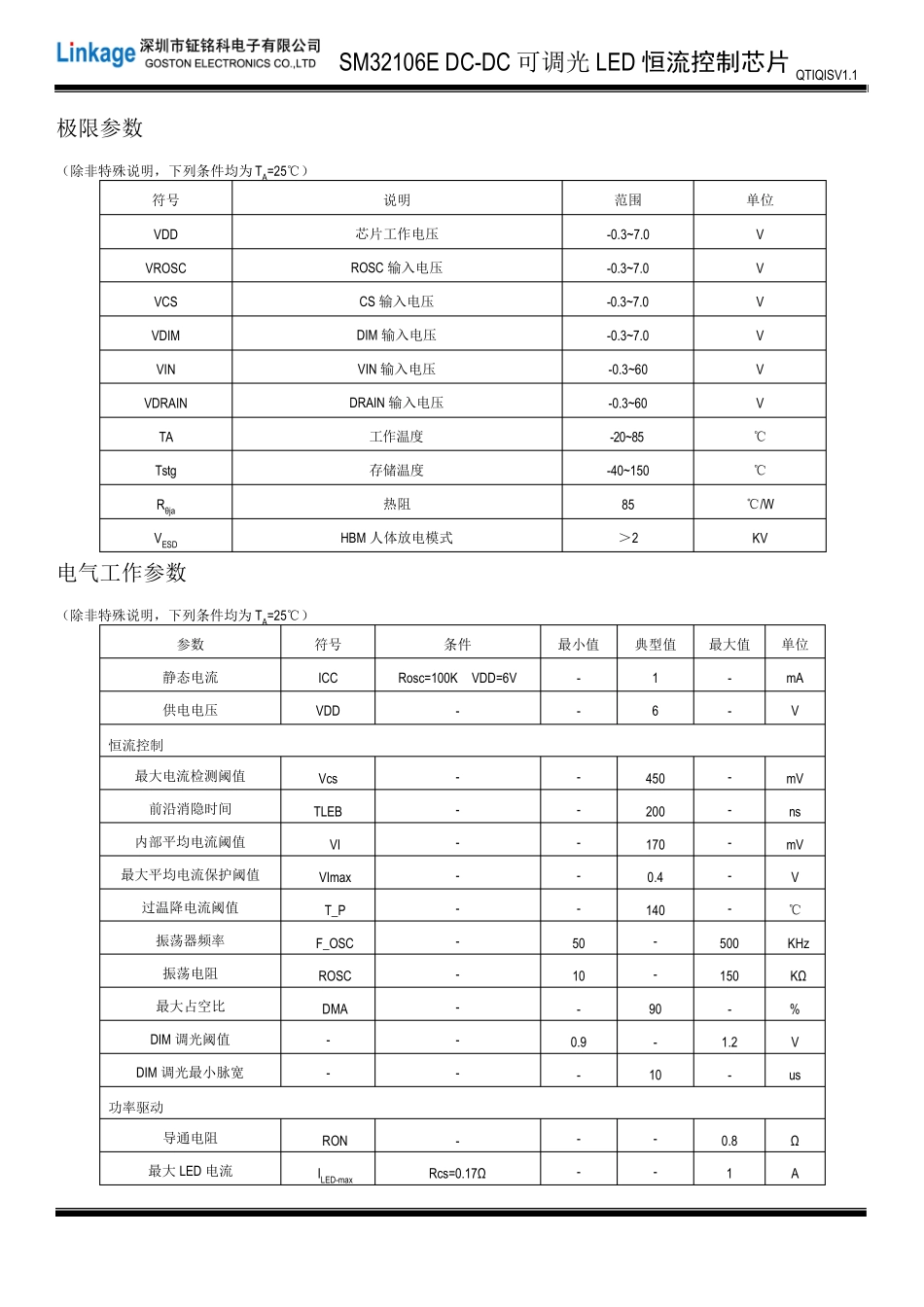

SM32106E DC-DC 可调光LED 恒流控制芯片 QTIQISV1.1 SM32106E 特点  5VDC~60VDC 或5VAC~43VAC 宽电压输入  支持PWM 调光  效率大于90%  最大输出电流1A  具有过温、过流保护  开关频率在 50KHz~500KHz 之间可调  BUCK 拓扑  共阳连接，减少输出线  封装形式：ESOP8 概述 SM32106E 是一款应用于DC-DC 恒定输出电流的降压型 LED驱动芯片，内部集成 LED 恒流控制、PWM 调光、过温保护等多种功能模块。适用于5VDC~60VDC 范围输入电压，通过外接 RCS电阻设置输出电流。同时，DIM 端口可接收 PWM 信号来调节输出电流大小，恒流精度小于±3%，外围元件少，方案成本低。 管脚图 4312DIM8765VINVDDROSCGNDDRAINNCCSGND ESOP8 应用领域  汽车照明 MR16 LED 灯  建筑装饰照明  其他隔离的 LED 应用 典型功率表 输入电压 输出电流 输出功率 12Vdc <1A <10W 24Vdc <1A <20W 典型应用 CRoscEC2D2L4312DIM8765VINVDDROSCGNDDRAINNCCSRcsRINEC1GNDVINPWMRDIMD1GND SM32106E DC-DC 可调光LED 恒流控制芯片 QTIQISV1.1 - 2 - 芯片管脚定义 管脚序号 管脚名称 管脚功能 1 DIM PW M 调光管脚 2 VDD 芯片低压电源 3 ROSC 振荡器编程管脚 4、9 GND 芯片地 5 CS 输出电流检测端口 6 NC NC 7 DRAIN 开关管漏端输入端口 8 VIN 芯片启动以及供电脚 订购信息 订购型号 封装形式 包装方式 卷盘尺寸 管装 编带 SM32106E ESOP8 100000 只/箱 4000 只/盘 13 寸 SM32106E DC-DC 可调光LED 恒流控制芯片 QTIQISV1.1 极限参数 （除非特殊说明，下列条件均为TA=25℃） 符号 说明 范围 单位 VDD 芯片工作电压 -0.3~7.0 V VROSC ROSC 输入电压 -0.3~7.0 V VCS CS 输入电压 -0.3~7.0 V VDIM DIM 输入电压 -0.3~7.0 V VIN VIN 输入电压 -0.3~60 V VDRAIN DRAIN 输入电压 -0.3~60 V TA 工作温度 -20~85 ℃ Tstg 存储温度 -40~150 ℃ Rθja 热阻 85 ℃/W VESD HBM 人体放电模式 ＞2 KV 电气工作参数 （除非特殊说明，下列条件均为TA=25℃） 参数 符号 条件 最小值 典型值 最大值 单位 静态电流 ICC Rosc=100K VDD=6V - 1 - mA 供电电压 VDD - - 6 - V 恒流控制 最大电流检测阈值 Vcs - - 450 - mV 前沿消隐时间 TLEB - - 200 - ns...
