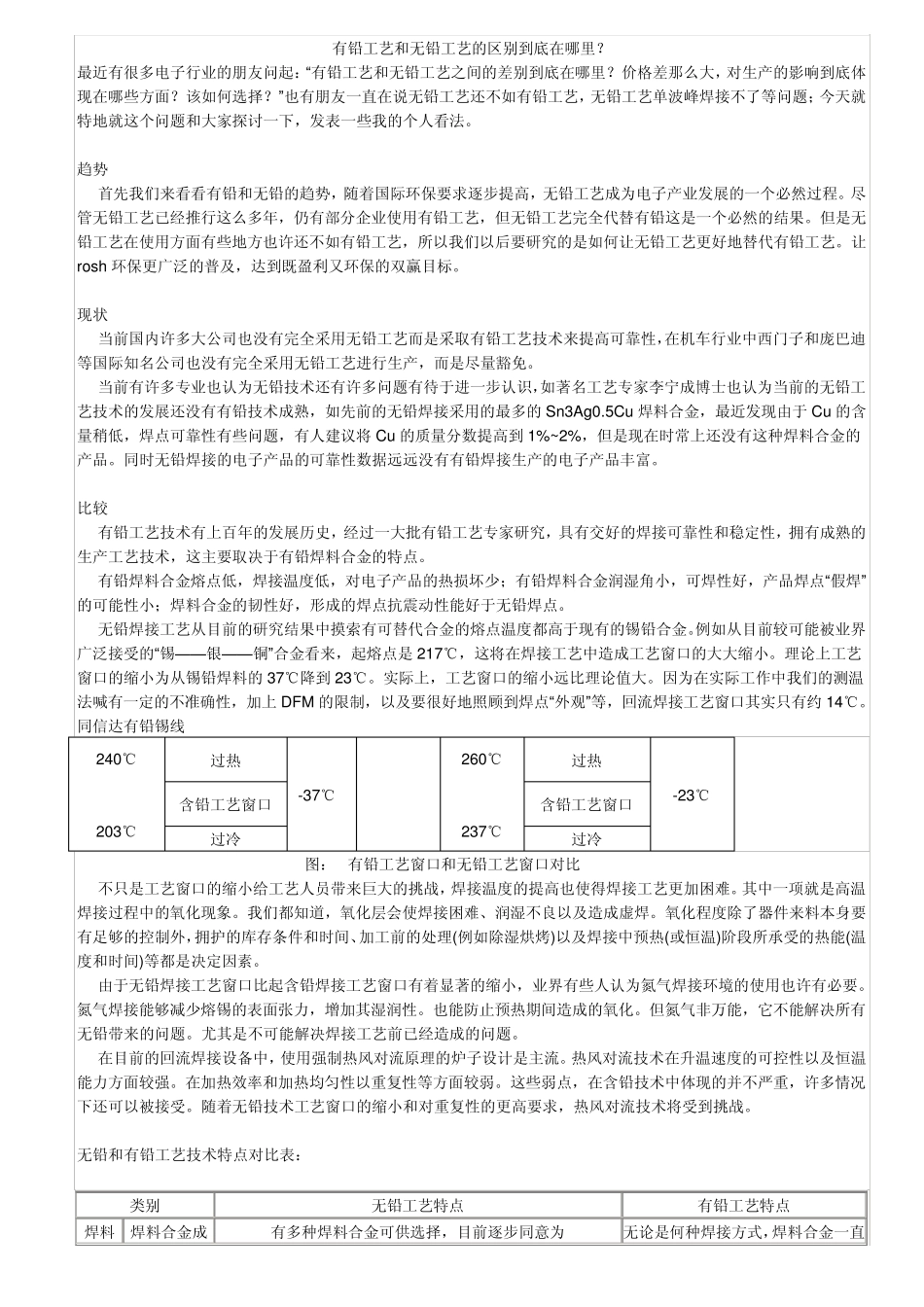

有铅工艺和无铅工艺的区别到底在哪里？ 最近有很多电子行业的朋友问起：“有铅工艺和无铅工艺之间的差别到底在哪里？价格差那么大，对生产的影响到底体现在哪些方面？该如何选择？” 也有朋友一直在说无铅工艺还不如有铅工艺，无铅工艺单波峰焊接不了等问题；今天就特地就这个问题和大家探讨一下，发表一些我的个人看法。 趋势 首先我们来看看有铅和无铅的趋势，随着国际环保要求逐步提高，无铅工艺成为电子产业发展的一个必然过程。尽管无铅工艺已经推行这么多年，仍有部分企业使用有铅工艺，但无铅工艺完全代替有铅这是一个必然的结果。但是无铅工艺在使用方面有些地方也许还不如有铅工艺，所以我们以后要研究的是如何让无铅工艺更好地替代有铅工艺。让rosh 环保更广泛的普及，达到既盈利又环保的双赢目标。 现状 当前国内许多大公司也没有完全采用无铅工艺而是采取有铅工艺技术来提高可靠性，在机车行业中西门子和庞巴迪等国际知名公司也没有完全采用无铅工艺进行生产，而是尽量豁免。 当前有许多专业也认为无铅技术还有许多问题有待于进一步认识，如著名工艺专家李宁成博士也认为当前的无铅工艺技术的发展还没有有铅技术成熟，如先前的无铅焊接采用的最多的 Sn3Ag0.5Cu 焊料合金，最近发现由于Cu 的含量稍低，焊点可靠性有些问题，有人建议将Cu 的质量分数提高到 1%~2%，但是现在时常上还没有这种焊料合金的产品。同时无铅焊接的电子产品的可靠性数据远远没有有铅焊接生产的电子产品丰富。 比较 有铅工艺技术有上百年的发展历史，经过一大批有铅工艺专家研究，具有交好的焊接可靠性和稳定性，拥有成熟的生产工艺技术，这主要取决于有铅焊料合金的特点。 有铅焊料合金熔点低，焊接温度低，对电子产品的热损坏少；有铅焊料合金润湿角小，可焊性好，产品焊点“假焊”的可能性小；焊料合金的韧性好，形成的焊点抗震动性能好于无铅焊点。 无铅焊接工艺从目前的研究结果中摸索有可替代合金的熔点温度都高于现有的锡铅合金。例如从目前较可能被业界广泛接受的“锡——银——铜” 合金看来，起熔点是 217℃，这将在焊接工艺中造成工艺窗口的大大缩小。理论上工艺窗口的缩小为从锡铅焊料的 37℃降到 23℃。实际上，工艺窗口的缩小远比理论值大。因为在实际工作中我们的测温法喊有一定的不准确性，加上DFM 的限制，以及要很好地照顾到焊点“外观” 等，回流焊接工艺窗口其实只有约 14℃。同信达有铅锡线 240℃ 203℃ 过热 -3...
