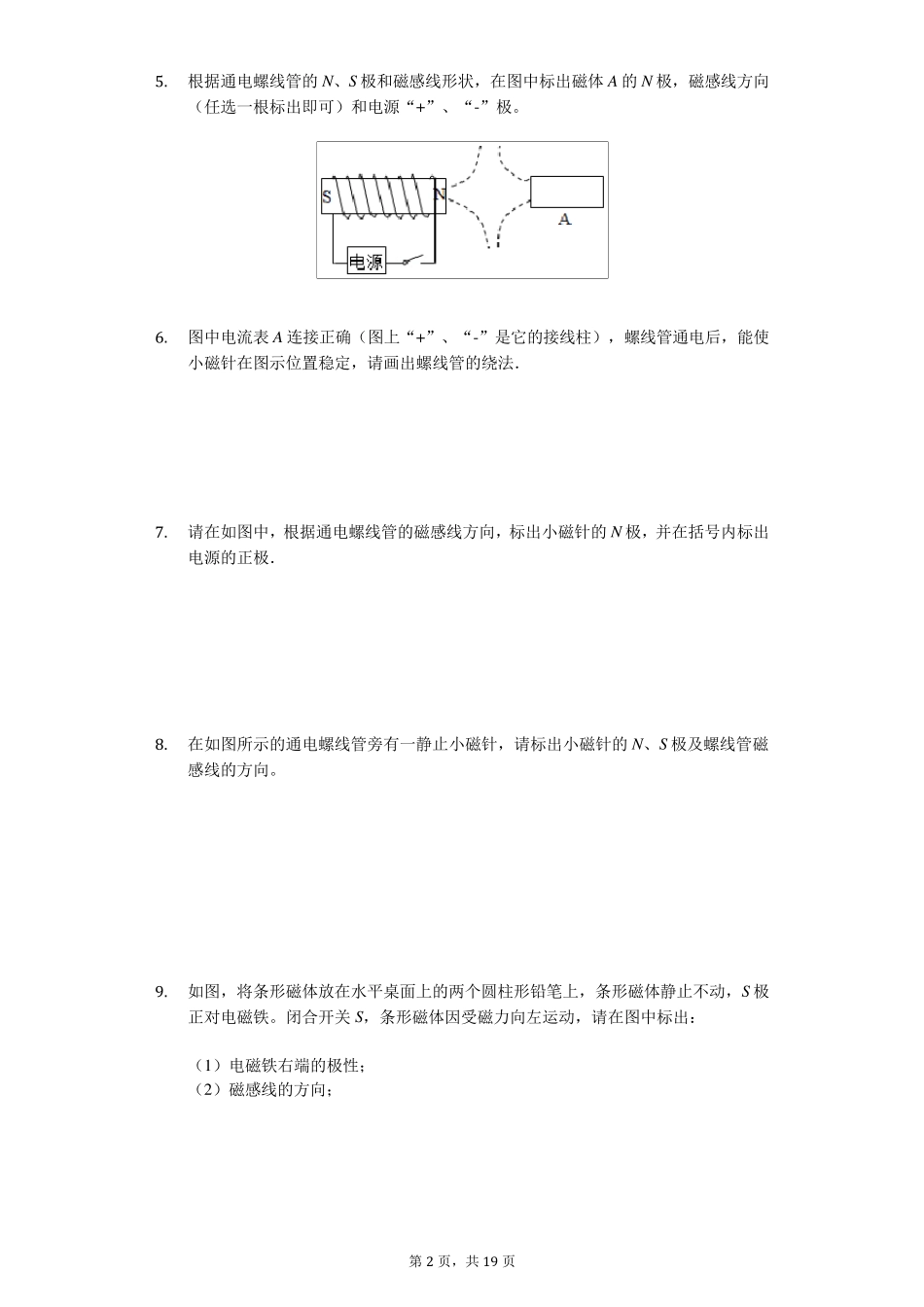

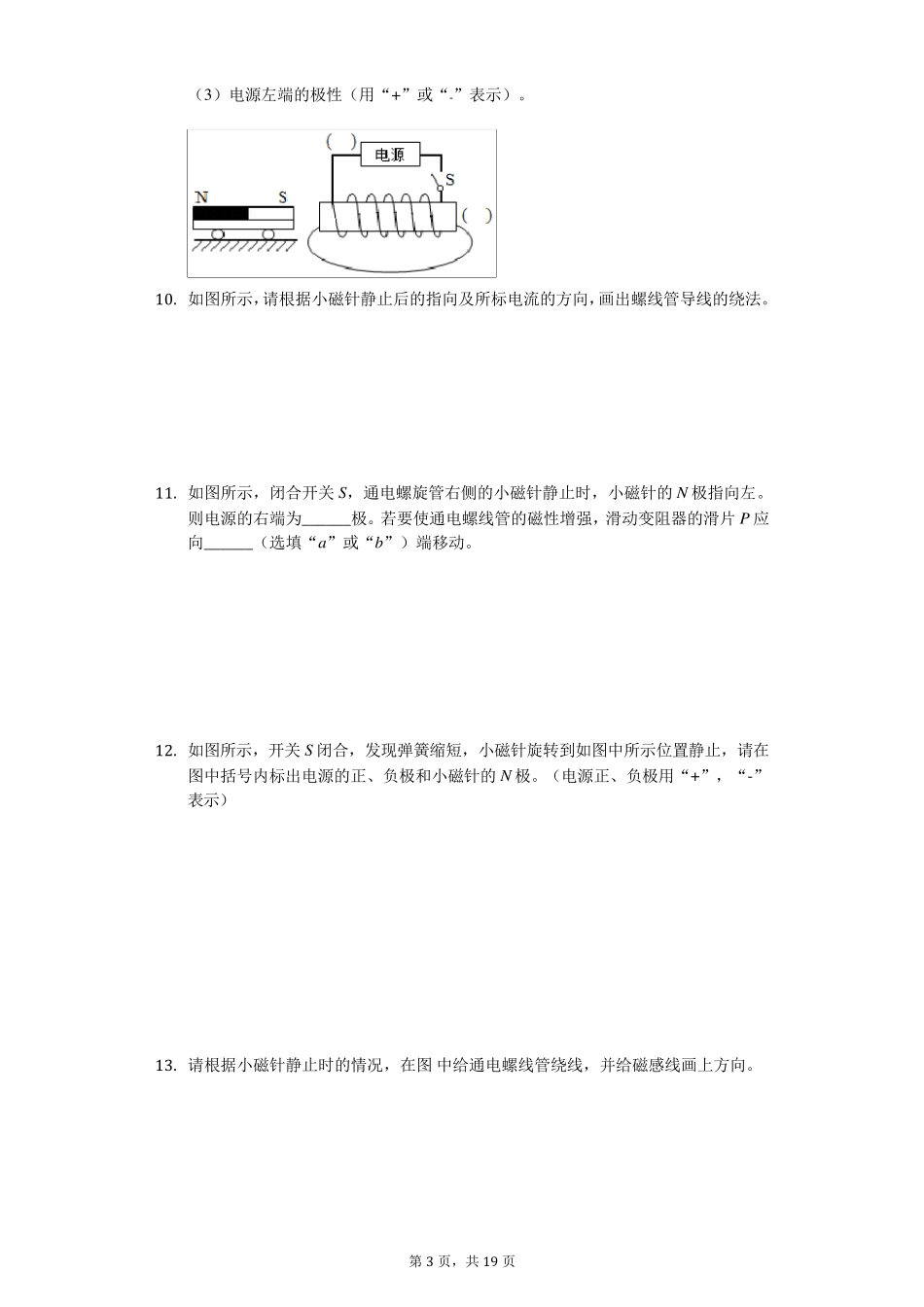

第1 页，共19 页 《通电螺线管磁场作图》 一、作图题 1. 如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N 极．（电源正极用“+”，负极用“-”表示） 2. 请在图中标出磁感线的方向和电源的正极。 3. 如图所示，开关闭合后，位于螺线管附近的小磁针N 极指向下，请在螺线管上画出导线的绕向。 4. 请根据图中磁感线方向，标出通电螺线管、小磁针的N、S极。 第2 页，共19 页 5. 根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A 的N 极，磁感线方向（任选一根标出即可）和电源“+”、“-”极。 6. 图中电流表 A 连接正确（图上“+”、“-”是它的接线柱），螺线管通电后，能使小磁针在图示位置稳定，请画出螺线管的绕法． 7. 请在如图中，根据通电螺线管的磁感线方向，标出小磁针的N 极，并在括号内标出电源的正极． 8. 在如图所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向。 9. 如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，S极正对电磁铁。闭合开关 S，条形磁体因受磁力向左运动，请在图中标出： （1 ）电磁铁右端的极性； （2 ）磁感线的方向； 第3 页，共19 页 （3 ）电源左端的极性（用“+”或“﹣”表示）。 10. 如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。 11. 如图所示，闭合开关 S，通电螺旋管右侧的小磁针静止时，小磁针的N 极指向左。则电源的右端为_ _ _ _ _ _ 极。若要使通电螺线管的磁性增强，滑动变阻器的滑片 P 应向_ _ _ _ _ _ （选填“a”或“b”）端移动。 12. 如图所示，开关 S闭合，发现弹簧缩短，小磁针旋转到如图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N 极。（电源正、负极用“+”，“-”表示） 13. 请根据小磁针静止时的情况，在图 中给通电螺线管绕线，并给磁感线画上方向。 第4 页，共19 页 14. 将图中的电磁铁连入你设计的电路中，电路画在虚线框内．要求： （1 ）电路能改变电磁铁磁性的强弱； （2 ）小磁针静止时如图所示． 15. 如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N 极、螺线管内小磁针的N 极和磁感线上A 点的磁场方向。 16. 在图中，标出通电螺线管的N 极和A 点的磁感线方向。 17. 如...
