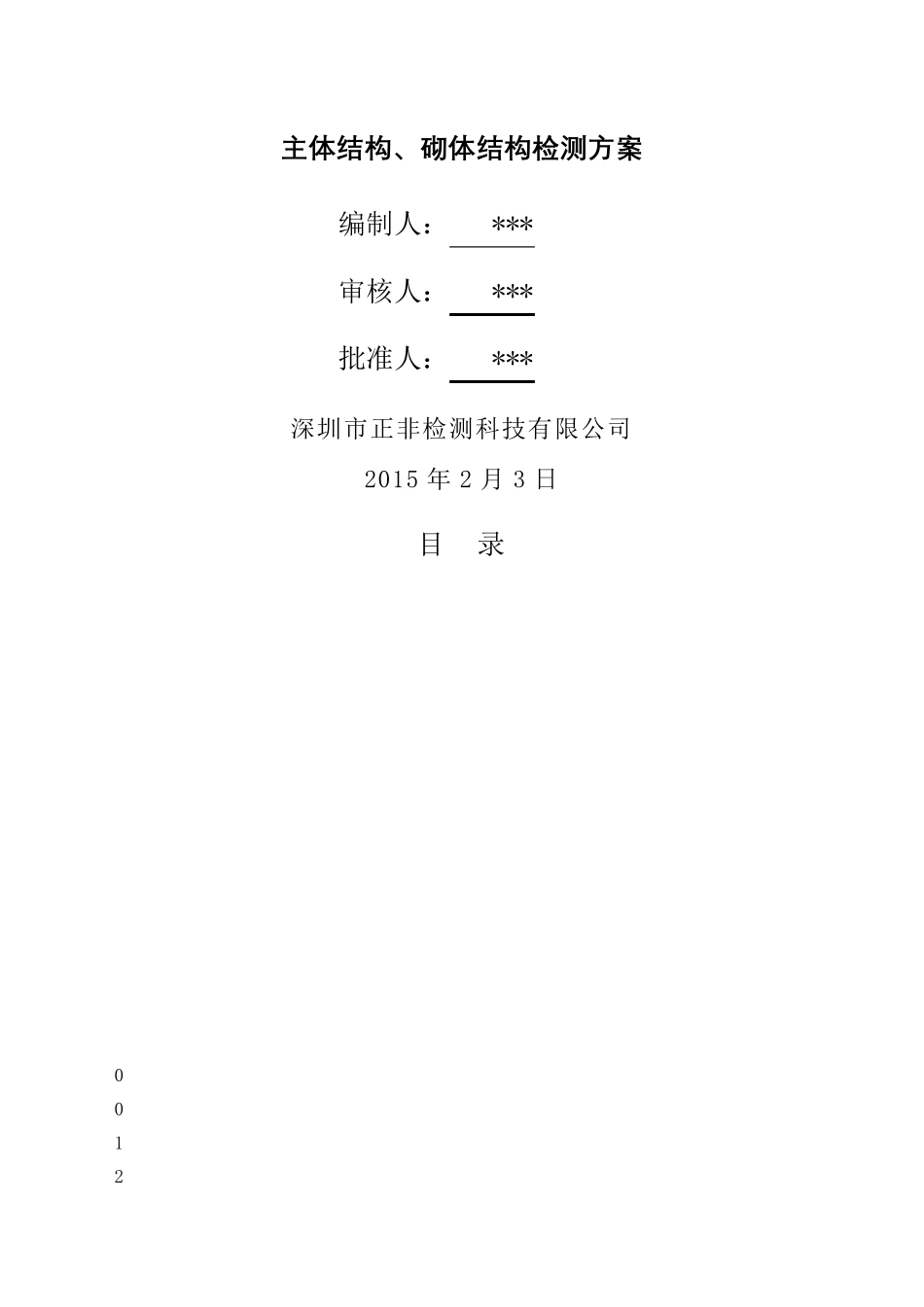

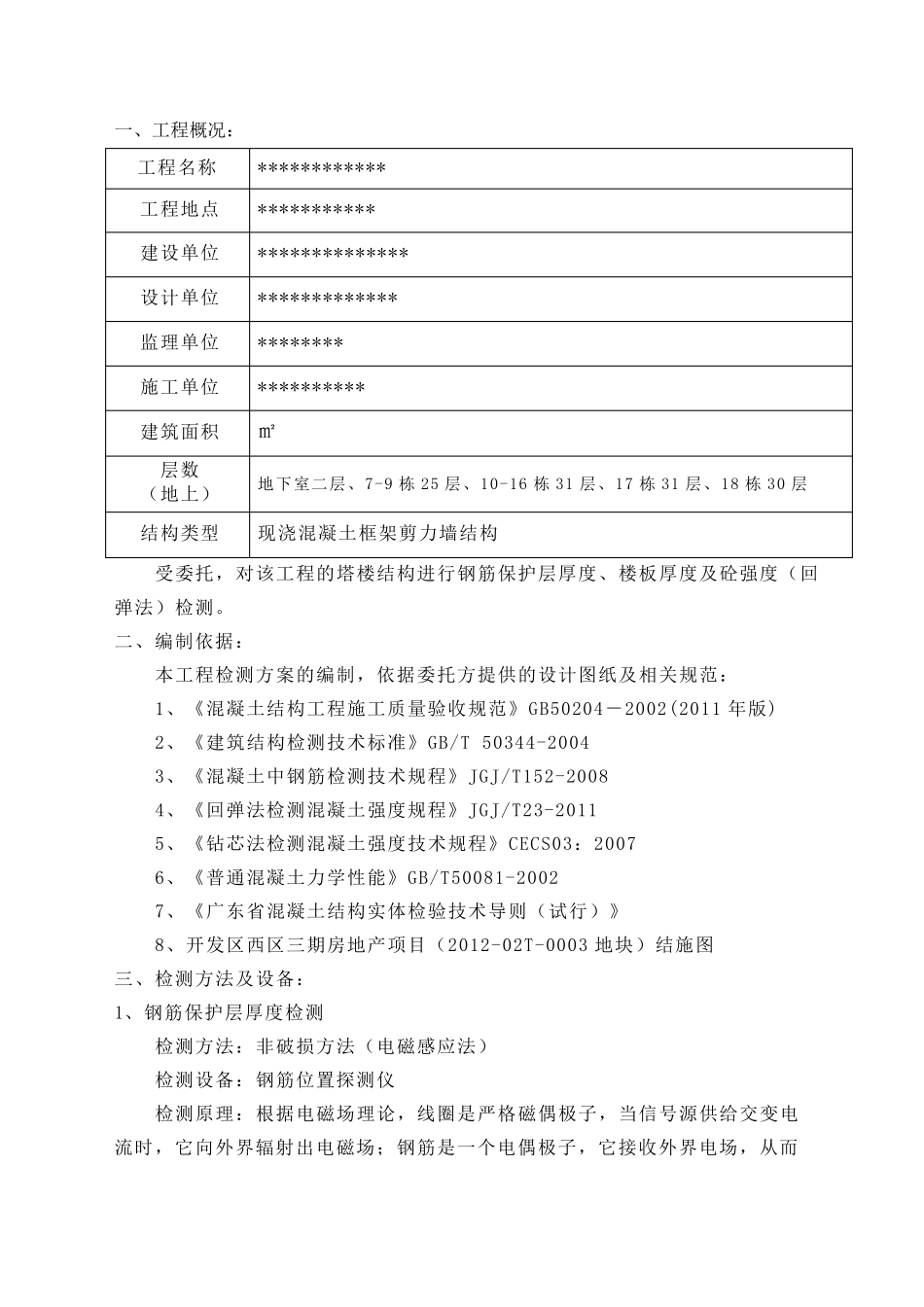

主体结构实体检测方案 HEN sy stem office room 【HEN16H-HENS2AHENS8Q8-HENH1688】 主 体 结 构 、砌体 结 构 检测方案 编制人： *** 审核人： *** 批准人： *** 深圳市正非检测科技有限公司 2015 年 2 月 3 日 目 录 0 0 1 2 一、工程概况： 工程名称 ************ 工程地点 *********** 建设单位 ************** 设计单位 ************* 监理单位 ******** 施工单位 ********** 建筑面积 ㎡ 层数 （地上） 地下室二层、7-9 栋 25 层、10-16 栋 31 层、17 栋 31 层、18 栋 30 层 结构类型 现浇混凝土框架剪力墙结构 受委托，对该工程的塔楼结构进行钢筋保护层厚度、楼板厚度及砼强度（回弹法）检测。 二、编制依据： 本工程检测方案的编制，依据委托方提供的设计图纸及相关规范： 1、《混凝土结构工程施工质量验收规范》GB50204－2002(2011 年版) 2、《建筑结构检测技术标准》GB/T 50344-2004 3、《混凝土中钢筋检测技术规程》JGJ/T152-2008 4、《回弹法检测混凝土强度规程》JGJ/T23-2011 5、《钻芯法检测混凝土强度技术规程》CECS03：2007 6、《普通混凝土力学性能》GB/T50081-2002 7、《广东省混凝土结构实体检验技术导则（试行）》 8、开发区西区三期房地产项目（2012-02T-0003 地块）结施图 三、检测方法及设备： 1、钢筋保护层厚度检测 检测方法：非破损方法（电磁感应法） 检测设备：钢筋位置探测仪 检测原理：根据电磁场理论，线圈是严格磁偶极子，当信号源供给交变电流时，它 向 外 界 辐 射 出 电磁场； 钢筋是一个 电偶极子，它 接 收外 界 电场，从 而产生大小沿钢筋分布的感应电流。钢筋的感应电流重新向外界辐射出电磁场（即二次场），使原激励线圈产生感生电动势，从而使线圈的输出电压产生变化，钢筋位置测定仪正是根据这一变化的来确定钢筋所在的位置及其保护层厚度。而且在钢筋的正上方时，线圈的输出电压受钢筋所产生的二次磁场的应响最大。 2、楼板厚度检测 检测方法：非破损方法（电磁感应法） 检测设备：楼板厚度测定仪 检测原理：楼板测厚仪主要由信号发射、接收、信号处理和信号现显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射探头到接受探头的距离，该距离即为测试板的厚度，并完成厚度值得显示、存储和传输。测试方法：发射探头与接收探头分...
