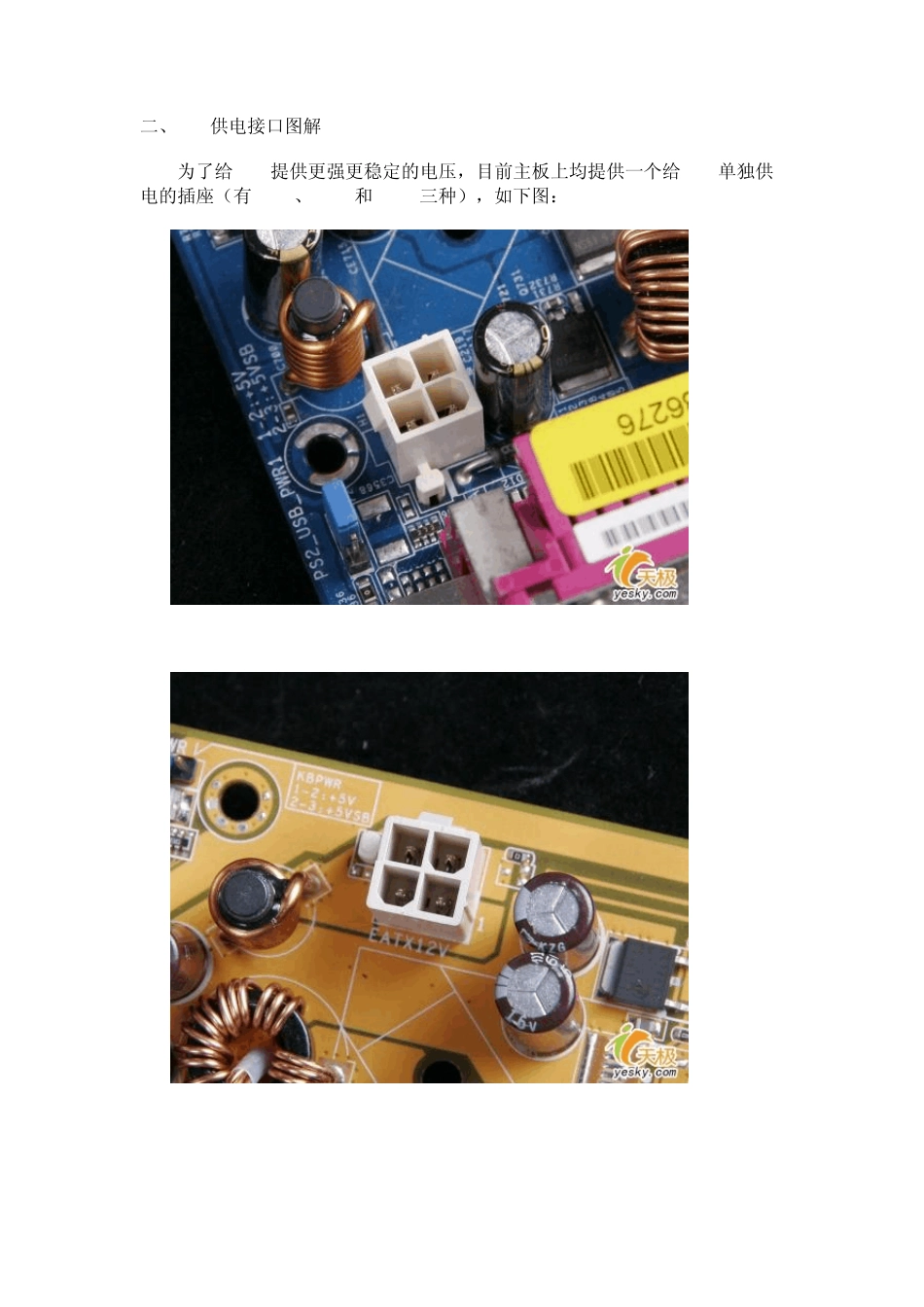

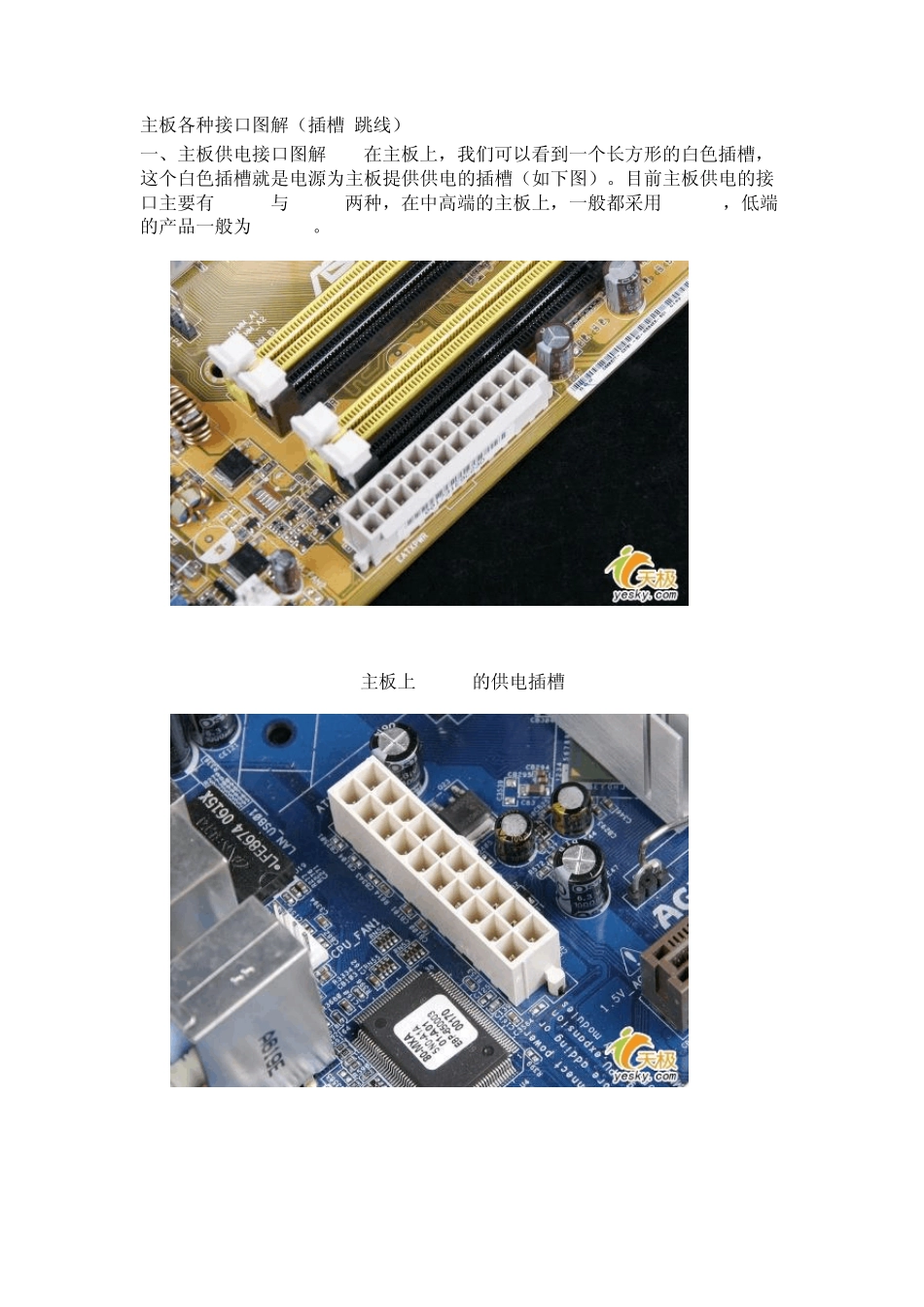

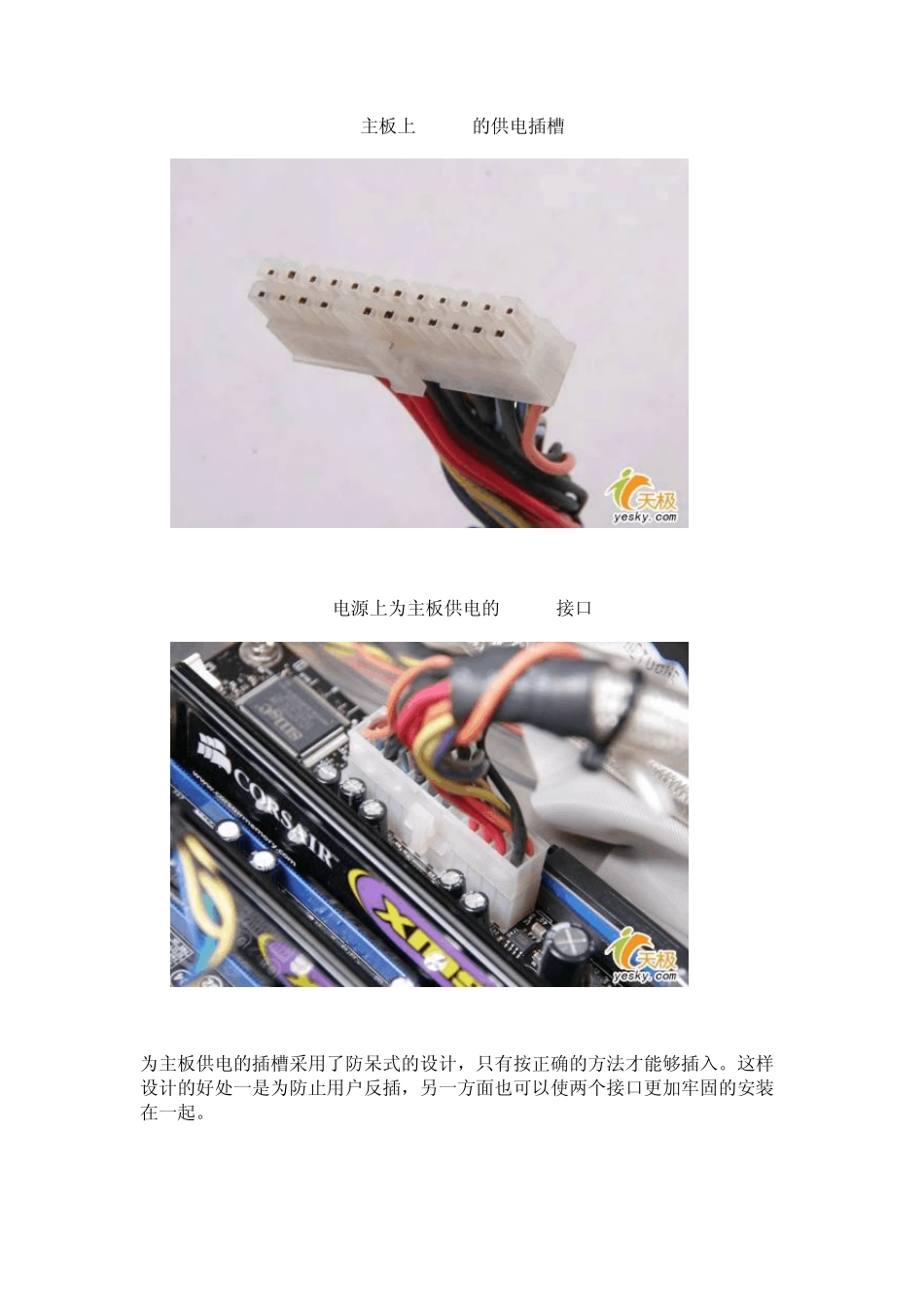

主板各种接口图解（插槽 跳线） 一、主板供电接口图解 在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有 24Pin与 20Pin两种，在中高端的主板上，一般都采用 24 Pin，低端的产品一般为 20 Pin。 主板上 24Pin的供电插槽 主板上20Pin的供电插槽 电源上为主板供电的24Pin接口 为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、CPU供电接口图解 为了给 CPU提供更强更稳定的电压，目前主板上均提供一个给 CPU单独供电的插座（有 4Pin、6Pin和 8Pin三种），如下图： 主板上提供给CPU单独供电的12V四pin供电插座 电源上提供给CPU供电的4Pin、6Pin与 8Pin的接口 与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。 三、SATA串口设备的安装图解 SATA串口由于具备更高的传输速度渐渐替代 PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。主板上的 SATA接口如下图： 以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。如下图： 另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。 SATA硬盘供电接口 普通四针梯形供电接口 四、PATA（IDE）并口设备的安装图解 PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持 PATA并口，这是因为目前的大部分光驱依旧采用 PATA接口。见下图： 主板上的两条PATA接口 同样是防呆式的设计，主板上PATA接口外侧中部的一个缺口，而在PATA数据线上一侧的中部有一个凸出来的部分，这两部分正确结合后才能顺利插入，方向反了也无法安装。 在一些早期主板上还会看到一个上图中那样的插槽，样子与并口PATA插槽相似，但略短，这便是软驱插槽，虽然目前软驱已很少有人使用了，但在一些主板上依旧能够见到。 五、主板上的扩展前置 USB接口图解 目前，USB成为日常使用范围最多的接口，大部分主板提供了高达 ...
