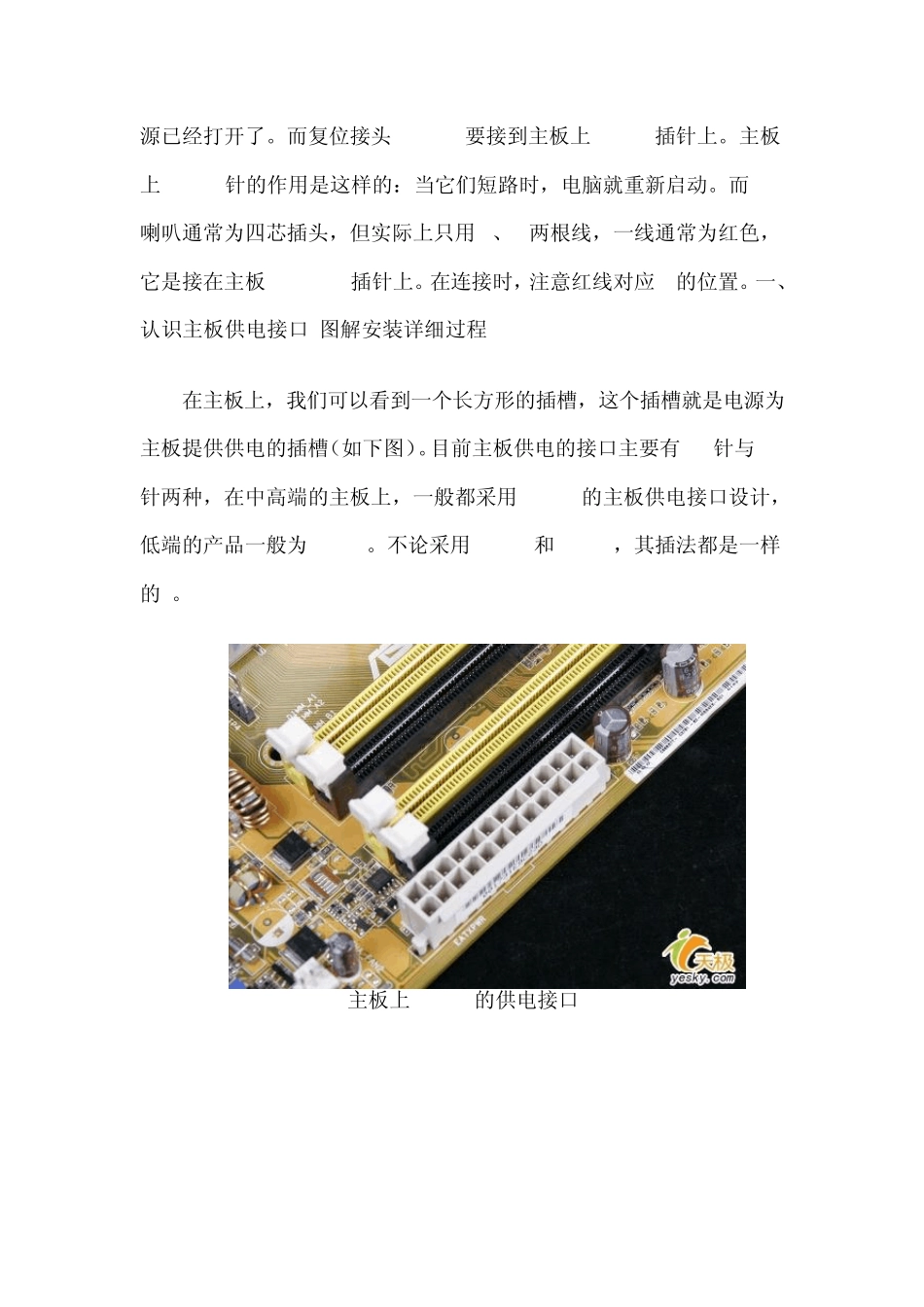

主板接线图示 机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和 Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。 而硬盘指示灯的两芯接(陈设世家---陈志鑫)头，一线为红色。在主板上，这样的插针通常标着 IDE LED或 HD LED的字样，连接时要红线对一。这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。 此主题相关图片如下： 在主板上，插针通常标记为 Power LED，连接时注意绿色线对应于第一针(+)。当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。而复位接头(Reset)要接到主板上Reset插针上。主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。而PC喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。在连接时，注意红线对应 1的位置。一、认识主板供电接口 图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有 24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和 20PIN，其插法都是一样的 。 主板上24PIN的供电接口 主板上 20PIN的供电接口 电源上为主板供电的 24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起。 二、认识 CPU供电接口 图解安装详细过程 为了给 CPU提供更强更稳定的电压，目前主板上均提供一个给 CPU单独供电的接口（有4针、6针和 8针三种），如下图： 主板上提供给 CPU单独供电的 12V四针供电接口 电源上提供给CPU供电的4针、6针与 8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识 SATA串口 图解 SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代 PATA并口成为当前的主流，目前大部分的硬...
